Vídeo en proceso
Imagen: Vanstron.

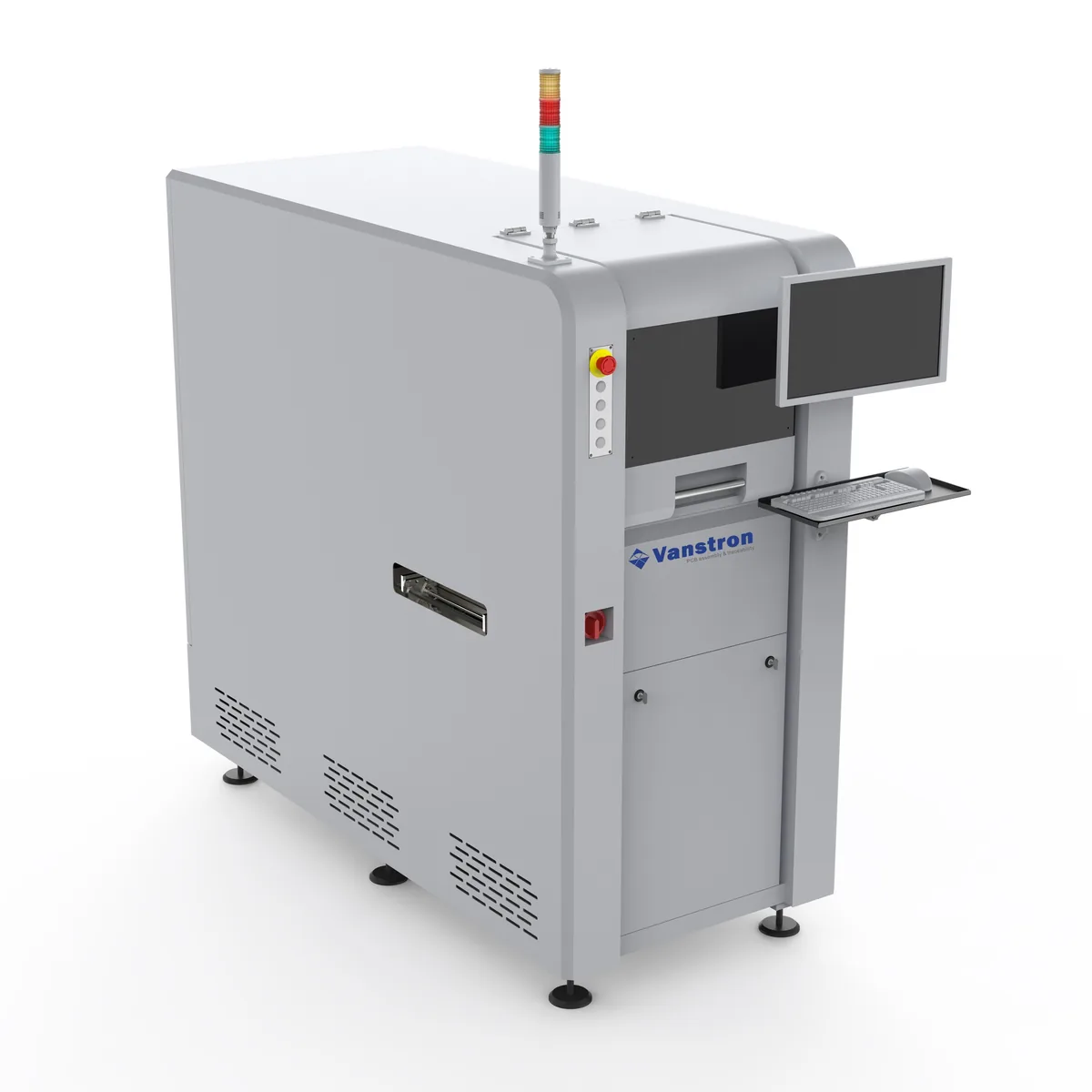

Lo esencial.
-
En proceso

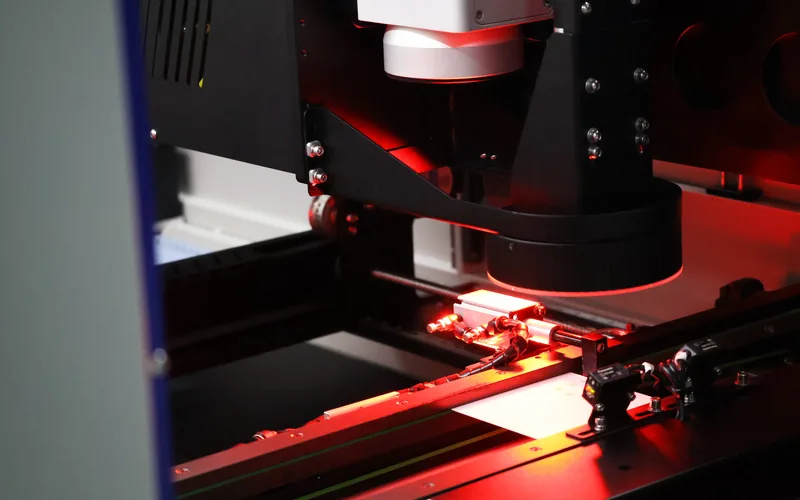

Cámara de alineación. Busca las marcas de la placa y corrige la posición al momento.5
-
En proceso

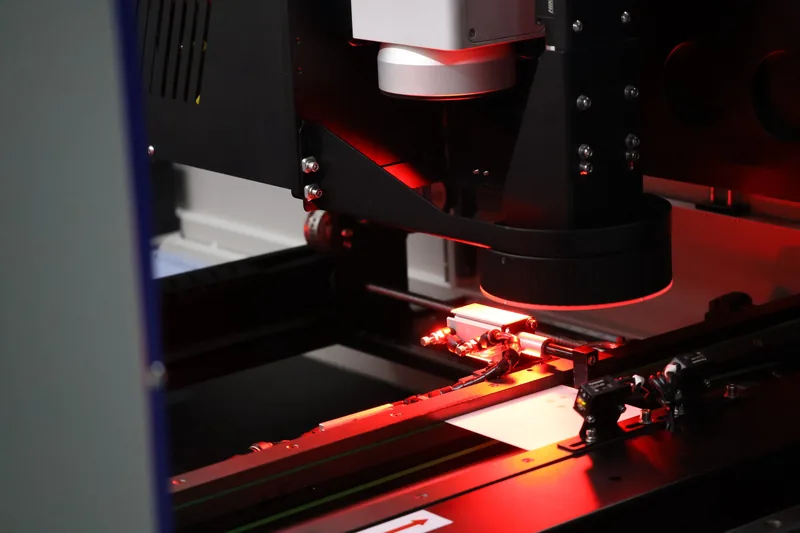

Galvanómetros alemanes. Mueven el haz deprisa y sin perder precisión.2
-
En proceso

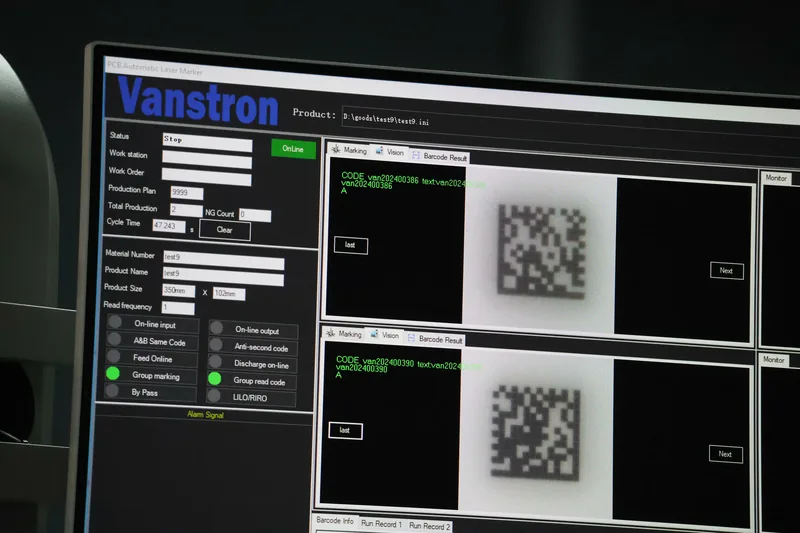

Comprueba lo que marca. Compara la placa antes y después, y lee el código marcado.6
-
En proceso
Programa sencillo. Marca por grupos en paneles de varias placas, con niveles de acceso.7
Tres claves
Ejemplos de aplicación.
Lo que Vanstron destaca de su marcado láser en línea.
Trazabilidad placa a placa. DataMatrix, QR o código de barras en cada placa, enlazado con tu MES.8
Paneles de varias placas. Marca por grupos, con el mismo foco en toda la superficie.9 - En proceso
Flexibles, chips y cerámica. Y también metal, plástico y la pintura de la placa.10
Placas de cualquier color. Con luz RGBW, el código se lee bien también en placas rojas.11
Ejemplos del folleto Vanstron S-460, p. 1 a 7. Vanstron no nombra sectores. Fotos: Vanstron.
Por qué con Bwit.
Te asesora un técnico.
Te ayudamos a elegir la fuente láser para tu placa.
Instalación.
La ponemos en marcha en tu línea.
Formación.
Para operarios y programadores.
Servicio técnico.
Cerca de ti.
Recambios.
Filtros y consumibles.
Especificaciones técnicas.
Datos del folleto de Vanstron12
Placa4 datos
- Grosor de placa
- 0,6 – 6 mm
- Holgura de línea
- Arriba: 30 mm · abajo: 16 mm
- Altura de transporte
- 900 ± 50 mm (compatible SMEMA)
- Sentido de paso
- De izquierda a derecha o de derecha a izquierda (opcional)
Rendimiento y precisión2 datos
- Precisión de marcado
- ±0,05 mm
- Repetibilidad
- ±0,015 mm
Proceso9 datos
- Cara que marca
- Por arriba (S-460) / Por arriba, con volteador (S-460-FL) / Por arriba y por abajo (S-460-TB)
- Tipo de láser
- CO2 / UV / fibra / MOPA · 5, 10, 20 o 30 W (a medida)
- Longitud de onda
- CO210,6 µmUV355 nmFibra1064 nm · MOPA: 1064 nm
- Tamaño máximo de marcado
- Hasta 500 × 460 mm · carácter mínimo de 1,2 × 1,2 mm
- Velocidad de marcado
- Hasta 7 000 mm/s
- Códigos que marca
- Códigos de barras 1D (Code39, Code128, ITF, 2of5, NW7, JAN) · 2D (QR, Micro QR, DataMatrix ECC200 y GS1) · DataBar (GS1 DataBar Truncated, Stacked y Limited)
- Gráficos
- Logotipos (del cliente, datos CAD, BMP/JPEG/PNG/TIF)
- Ajuste del ancho de la cinta
- Automático
- Refrigeración
- Por aire o por agua (según el láser y la potencia)
Óptica e inspección1 dato
- Iluminación
- Luz RGBW
Software y control4 datos
- Verificación del marcado
- Lector de códigos 2D / inspección por visión
- Ordenador
- PC industrial con Windows 11
- Software compatible
- iTAC, Hermes, preparado para MES (opcional)
- Comunicaciones
- SMEMA, TCP/IP, RS232, Ethernet, USB
Máquina5 datos
- Modelo
- S-460 / S-460-FL / S-460-TB
- Medidas (largo × ancho × alto)
- 1050 × 2180 × 1770 mm
- Peso (serie S)
- Aprox. 400–650 kg
- Seguridad
- Cerramiento láser de clase 1, enclavamiento, paro de emergencia, CE
- Normas
- IPC-9851, ANSI/ESD S20.20, CE, RoHS
Datos generales1 dato
- Posicionamiento
- Cámara CCD + marcas de referencia
Instalación2 datos
- Extracción de humos
- Filtro HEPA
- Alimentación eléctrica
- AC 220 V / 50 Hz, 1,5–3,0 kW según el modelo
Fuente: ficha del fabricante (Vanstron).
Descargar brochure (PDF, 5,5 MB)
Folleto oficial de VANSTRON · en inglés · 8 páginas.
Notas
- «Precision Marking & Reliable Traceability»: folleto Vanstron S-460, p. 1.
- Velocidad de marcado de hasta 7.000 mm/s: folleto Vanstron S-460, p. 7. Galvanómetros de marca alemana, para marcar deprisa y con precisión: p. 6.
- Precisión de marcado ±0,05 mm y repetibilidad ±0,015 mm: folleto Vanstron S-460, p. 7 (en la p. 3, «±0,015 mm» de posicionamiento).
- S-460, por arriba; S-460-FL, por arriba con volteador; S-460-TB, por arriba y por abajo: folleto Vanstron S-460, p. 7.
- Cámara industrial que reconoce las marcas de referencia y corrige la posición en tiempo real: folleto Vanstron S-460, p. 4 (③) y p. 7 («CCD + Mark positioning»).
- La cámara toma la imagen antes y después de marcar y compara el contraste; el lector 2D lee el código y lo valida con su norma de calidad: folleto Vanstron S-460, p. 5 y p. 7. En la p. 4, la verificación en línea sale como módulo opcional.
- Marcado por grupos en paneles múltiples, seguimiento en tiempo real, niveles de acceso (usuario, operario, ingeniero), datos en XML y enlace con MES como opción: folleto Vanstron S-460, p. 6.
- Códigos 1D, QR, DataMatrix (ECC200, GS1) y DataBar: folleto Vanstron S-460, p. 7. Conexión con PLC, MES y ERP: p. 3. Con el MES, menos errores de entrada manual y trazabilidad de principio a fin: p. 2.
- «Group marking for multi-panel boards» y «Array marking position mode»: folleto Vanstron S-460, p. 6. Energía uniforme en toda el área de marcado, para placas grandes o paneles de varias tiras: p. 4 (②).
- «Special for PCB / FPC / IC Chips / ceramic»: folleto Vanstron S-460, p. 1. Marca metal, plástico, cerámica y la pintura de la placa: p. 3.
- Luz RGBW para mejorar la lectura; en placa roja, la luz roja de los lectores pierde contraste y la blanca la mejora: folleto Vanstron S-460, p. 5 y p. 7.
- Tabla del folleto Vanstron S-460, p. 7 (columna S-460). Medidas 1.050 × 2.180 × 1.770 mm según el folleto; la web de Vanstron da 1.050 × 1.960 × 1.700 mm y 920 kg: manda el folleto. El peso del folleto (400-650 kg) es el de toda la serie (S-330 y S-460).
