Inteligencia Artificial
IA, con lupa.
La IA gana terreno en la fabricación electrónica.
Antes de ofrecértela, miramos qué hace cada una.
La IA ya está en la inspección, en la programación y en los presupuestos. Pero que algo lleve IA no quiere decir que haga lo que necesitas. En lo técnico vamos por delante: antes de ofrecértela, miramos qué ve, qué decide y qué te ahorra. Y te lo enseñamos con el folleto delante.
Lo que miramos
Cuatro preguntas antes de ofrecértela.
Se las hacemos a cada solución con IA. Las respuestas están en esta página.
-
¿Qué mira?
De dónde saca los datos: fotos de la placa, el plano Gerber o tu lista de materiales.
-
¿Qué decide?
Qué hace sola. Y dónde te deja a ti la última palabra.
-
¿Qué te ahorra?
Falsas alarmas, horas de programación o copiar y pegar línea a línea.
-
¿Dónde lo pone?
Cada dato lleva su folleto y su página. Si no hay papel, no hay cifra.
Maker Ray · SPI y AOI
Cerebro de serie.
No llega en blanco. La IA de Maker Ray viene entrenada de fábrica.1
Maker Ray la entrena con una gran cantidad de datos antes de que llegue a tu línea.1 Las piezas para las que viene entrenada las reconoce desde el primer día: las busca sola, les dibuja sus ventanas y les pone algoritmo y parámetros.2

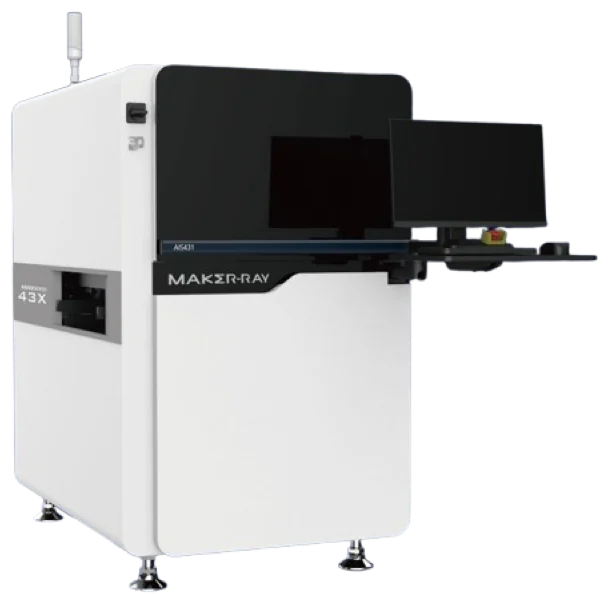

Y dentro lleva un ordenador potente. La AOI 3D AIS 43X, por ejemplo, monta un Intel i7, una NVIDIA RTX 3060 de 12 GB y 128 GB de memoria.3
El ordenador que lleva cada una
| Máquina | Procesador | Tarjeta gráfica | Memoria |
|---|---|---|---|
| SPI 3D AIS 63X | Intel i7 | NVIDIA RTX 3050 | 64 GB |
| AOI 3D AIS 43X | Intel i7 | NVIDIA RTX 3060 de 12 GB | 128 GB |
| AOI antes de la ola AIS20X | Intel i5 o i7, según modelo | NVIDIA GTX 1050 Ti | 16 GB |
| AOI doble cara AIS50X | Intel i7 | NVIDIA RTX 3060 | 64 GB |
Ordenador industrial de cada máquina, según su folleto.3
Compara
Qué hace la IA en cada máquina.
Lo que mira, lo que decide, lo que te ahorra y dónde lo pone.
Qué mira
La pasta de cada pad: altura, área y volumen.
La placa montada, con una cámara arriba y cuatro de lado.
Cada pieza insertada a mano. Busca sola casi 50 tipos de pieza.6
Las soldaduras, por arriba y por abajo.
Qué decide
Qué es pasta y qué es reflejo. Y dónde va cada ventana, con Gerber o sin él.
Si cada pieza y cada soldadura están bien: más de 10 algoritmos de IA cubren el 90 % de los defectos.4
Si falta, sobra, es otra, está al revés o torcida. Y elige sola el algoritmo y sus parámetros.
Si cada soldadura está bien, aunque cambie de forma o de color.
Qué te ahorra
Falsas alarmas por puentes e hilillos de pasta. Y programar cada placa a mano.
Dibujar ventanas, sacar colores y ajustar parámetros a mano. Se programa en 15 min, según Maker Ray.5
Que un fallo de inserción llegue soldado al final de la línea. Y tiempo: programa más de un 70 % más rápido.6
Dibujar ventanas y ajustar parámetros a mano: la IA lo hace sola.
Dónde lo pone
Folleto AIS 63X-HW, págs. 1 y 2.
Folleto AIS 43X-HW, págs. 1 y 2. El tiempo, en la presentación de Maker Ray.
Folleto AIS20X-HW, págs. 1 y 2.
Folleto AIS50X-HW, págs. 1 y 2.7

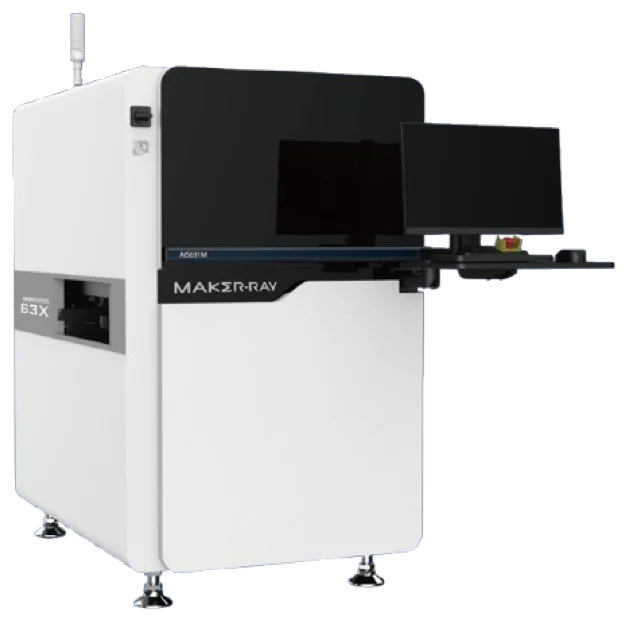

Después de la serigrafía · SPI 3D AIS 63X
Mira la pasta antes de colocar nada.
La IA separa el ruido de la imagen de la forma real de la pasta. Así la mide mejor y da menos falsas alarmas.8

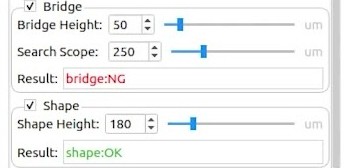

Puente entre depósitosNGFormaOK

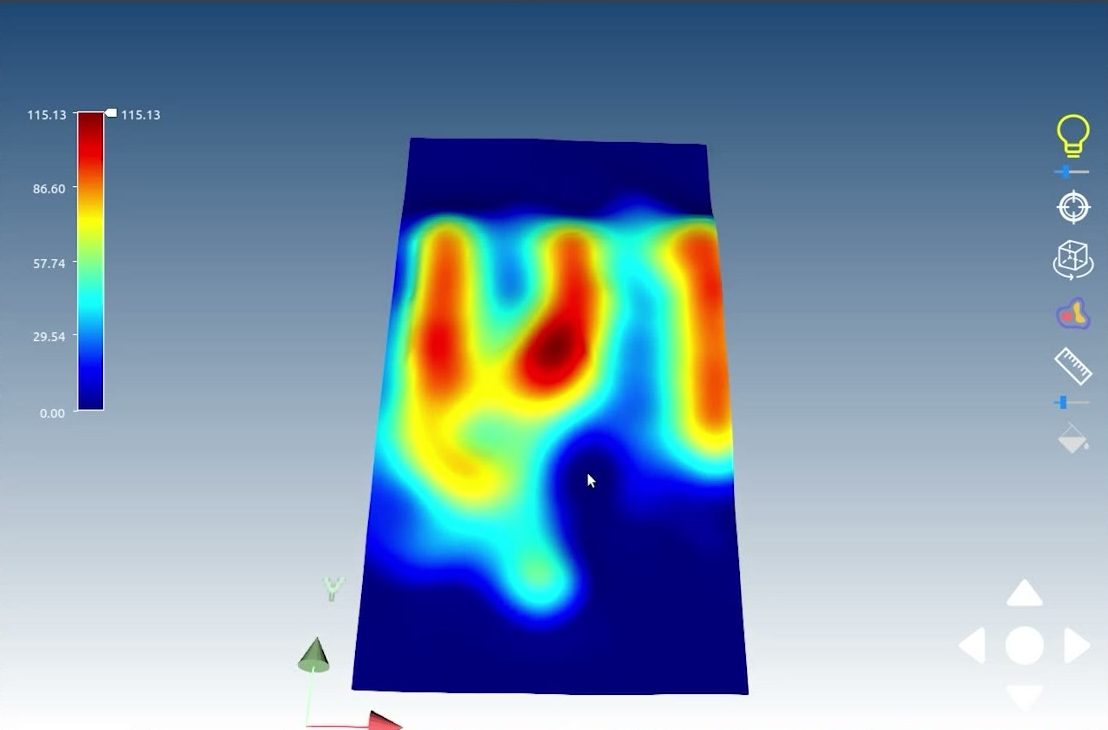

La forma de cada depósito de pasta, en 3D: altura, área y volumen.9
Pasta bien o mal, antes de colocar. Con menos falsas alarmas de puentes y de hilillos.10
Programa con IA. Sin Gerber, encuentra la pasta y saca la imagen de toda la placa con un clic. Con Gerber, dibuja sola las ventanas y pone los parámetros.11
Programas más parejos. No dependen de la experiencia de quien programa.11
Busca la causa. Cruza sus datos con los de la AOI de antes y de después del horno.12
Después del horno · AOI 3D AIS 43X
Revisa cada pieza y cada soldadura.

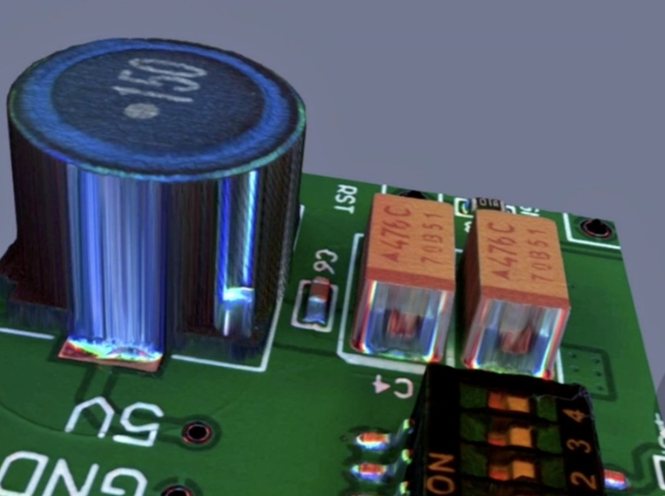

Una cámara arriba, cuatro a los lados y un proyector rehacen la placa en 3D.13
La placa en 3D, vista desde arriba y desde los cuatro lados.13
Cada pieza y cada soldadura: bien o mal.4

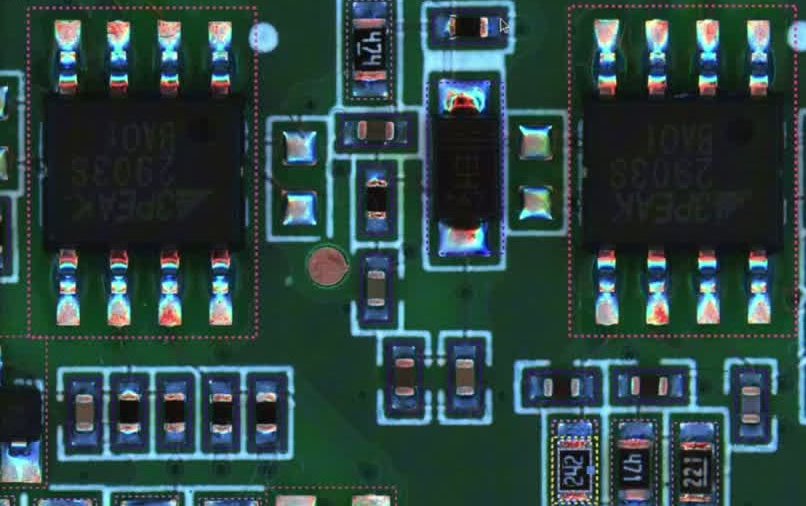

Busca sola las piezas para las que viene entrenada y les dibuja las ventanas: cuerpo, serigrafía, patas y soldaduras.2

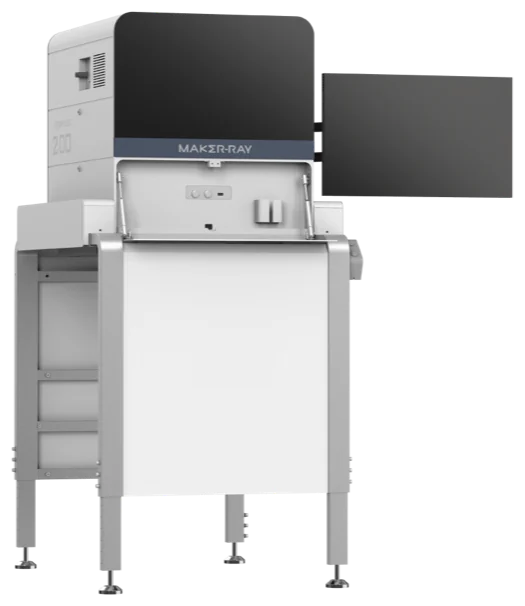

Antes de la ola · AOI AIS20X
Encuentra el fallo antes de soldarlo.
Reconoce cada pieza insertada a mano. Y avisa si falta, si sobra, si es otra, si está al revés o si está torcida.14

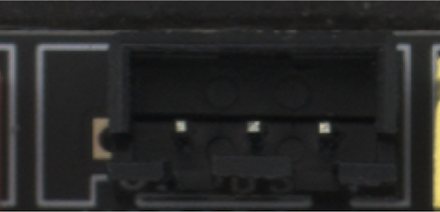

Pieza equivocada
NG

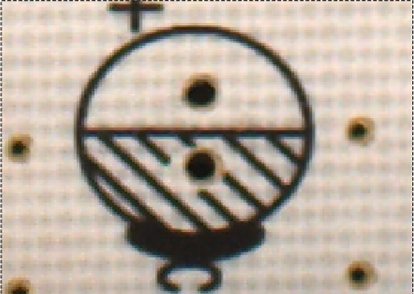

OKFalta
NG

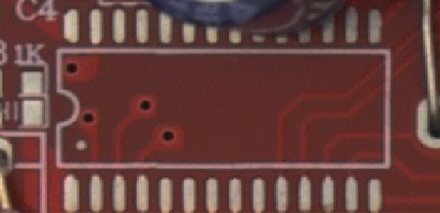

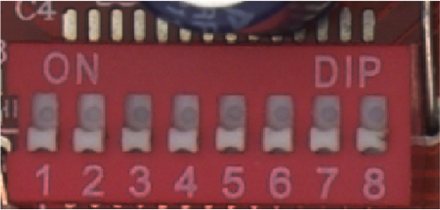

OKSobra
NG

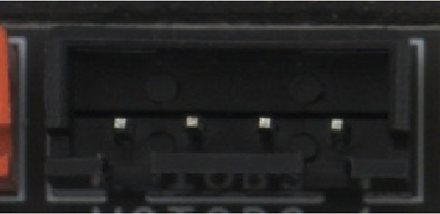

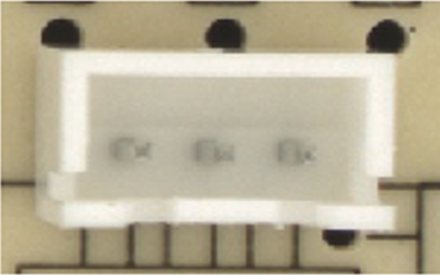

OKConector al revés
NG

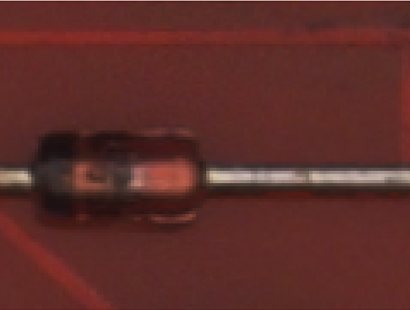

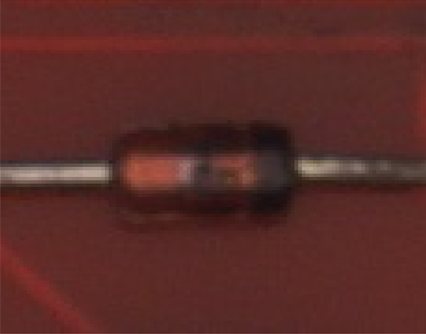

OKDiodo al revés
NG

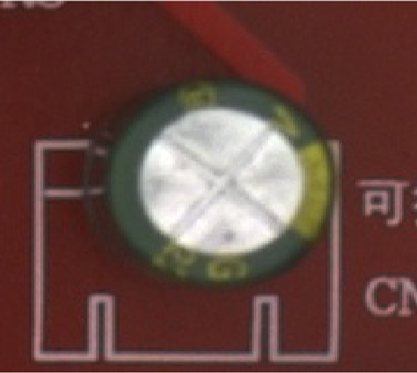

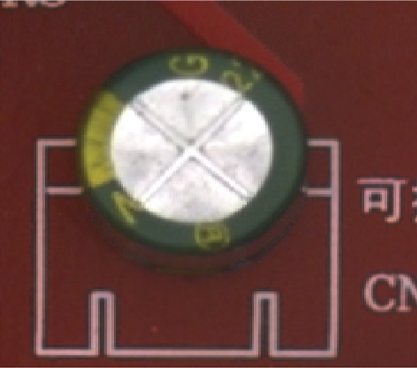

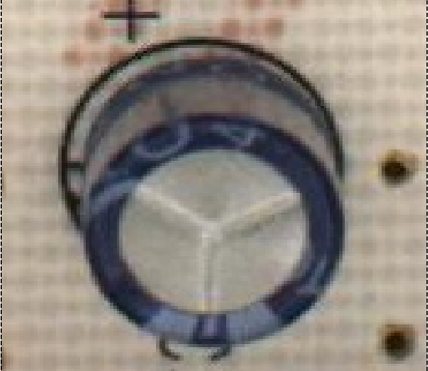

OKCondensador al revés
NG
OK
Cada pieza insertada, una a una, antes de la ola.14
Bien o mal. Antes de que la ola lo suelde todo.14
Ve lo que el color no dice. Distingue un optoacoplador del mismo color que su cuerpo y una resistencia con los anillos cambiados.15
Se programa con un clic. Dibuja sola las ventanas de las piezas para las que viene entrenada y elige el algoritmo.16
¿Una pieza que no ha visto nunca? Se le enseña con su herramienta de entrenamiento.17
Datos de Maker Ray de enero de 2024, con la misma placa programada de varias maneras. El resultado depende de la placa.6

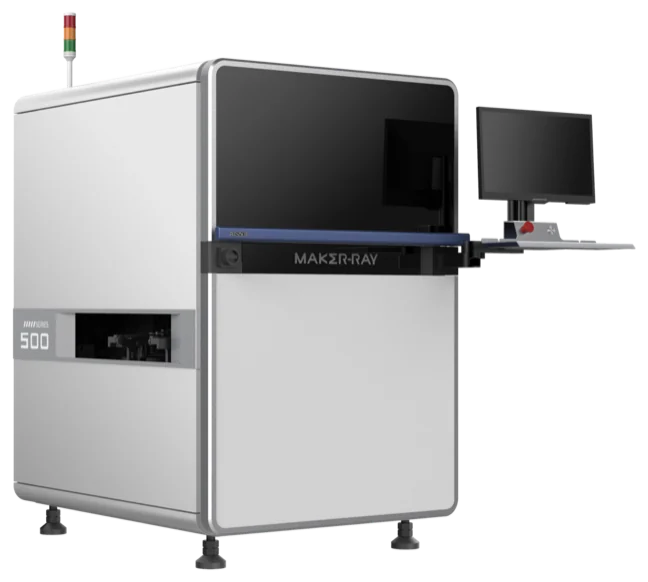

Después de la ola · AOI de doble cara AIS50X
Mira las dos caras de la placa.
Una cámara arriba y otra abajo.18 Su modelo, entrenado con muchos datos, aguanta lo que cambia de una placa a otra.19

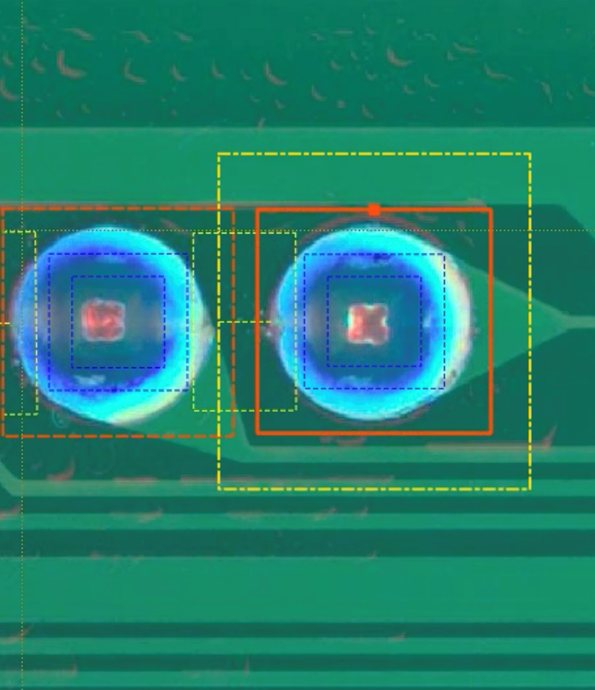

Arriba y abajo, soldadura a soldadura.18

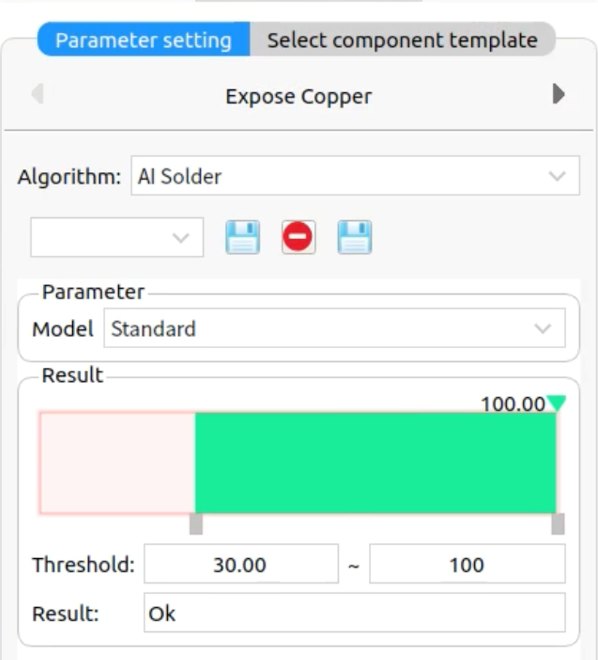

Cada pieza y cada soldadura: bien o mal. También justo antes de embalar.21
Aguanta lo que cambia. Piezas desplazadas, condensadores torcidos, soldaduras que cambian de forma, colores parecidos y piezas mal alineadas.19

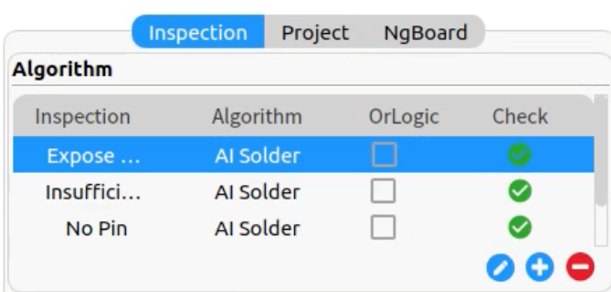

Programa con IA. Busca sola las piezas para las que viene entrenada y les dibuja las ventanas.2
Sin costuras. Une las fotos de la placa sin que se note el corte.22
Shinnex · BomX y NeXa
De la lista de materiales a la placa.
BomX prepara el presupuesto con IA y se lo pasa a NeXa. NeXa fabrica y guarda la historia de cada placa.23
- 1
Lista de materiales
En Excel, en PDF o en foto.
- 2
BomX
Su agente de IA casa cada línea con tu catálogo y busca precio en los distribuidores.
- 3
Tú apruebas
Se para donde tú le digas, con límites de gasto.
- 4
NeXa
Fabrica por órdenes y fases.
- 5
Cada placa, con su historia
Trazabilidad por número de serie.
Antes de fabricar · BomX, de Shinnex
Tu placa empieza siendo una lista.
Un agente de IA la convierte en presupuesto: la importa, la casa con tu catálogo y busca precio. Se para a pedirte permiso donde tú le digas.24

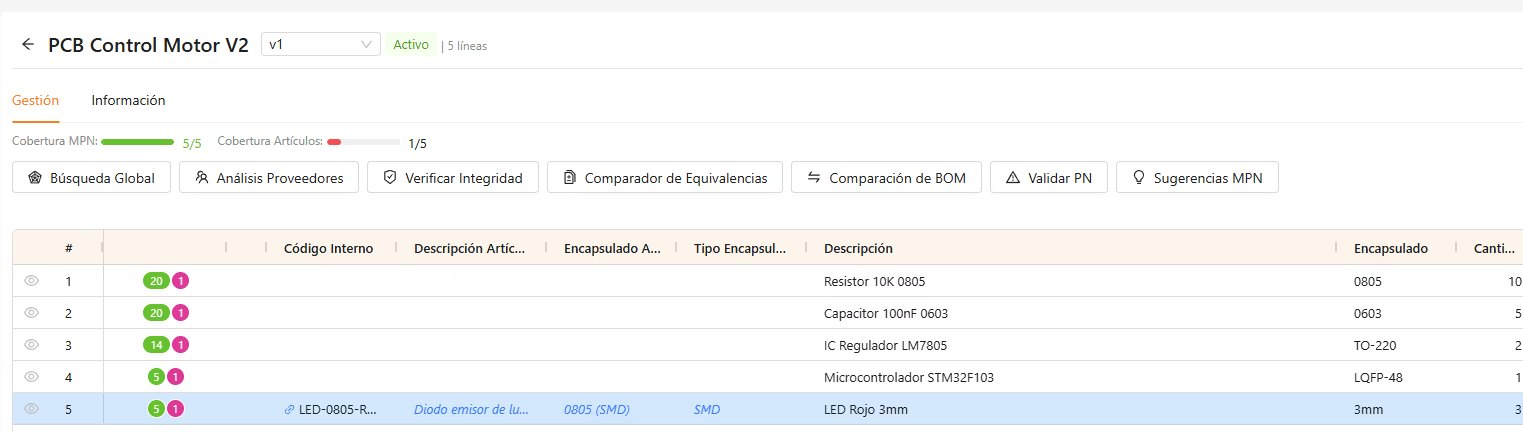

Tu lista de materiales, en Excel, PDF o foto. Aunque llegue sucia.25
El presupuesto. La IA hace lo repetitivo; decides tú.26
Lee listas sucias. Saca las referencias del fabricante, las cantidades y los designadores.25
Busca por ti. Con lenguaje normal o con referencias aproximadas, en Farnell, Mouser, DigiKey, Arrow, LCSC, TI y más.27
No se inventa precios. Los trae de fuentes reales.26 Y el presupuesto pasa a NeXa por API.28
Siempre · NeXa, de Shinnex
Cada placa, con su historia.
NeXa apunta cada fase por la que pasa la placa, con su operario y su hora. Y la guarda 10 años.29
- Montaje SMDTerminal SMD-1 · 12:32Correcta
- Inspección AOITerminal AOI-1 · 12:32Correcta
- Montaje THTTerminal THT-2 · 12:32Correcta
- Test funcionalTerminal TEST-1 · 12:33Correcta
- EmbalajeTerminal EXP-1 · 12:33Correcta
Y debajo, cada carrete que lleva, leído en planta.
Cada fase y cada carrete que se lee en planta.29
Si un fabricante avisa de un lote: qué placas lo llevan y a qué cliente fueron, al momento.30
¿Qué quieres resolver con IA?
Cuéntanoslo. Te decimos qué solución encaja. Y cuál no.
