Cinco cámaras a la vez. Las laterales ven lo que desde arriba no se distingue.
21MPen la cámara principal, y 4 cámaras lateralesFuente: Maker Ray · folleto AOI 3D AIS431B / 431-D
Recreación 3DCargando la AIS 43X en 3D…
Recreación 3D. La pantalla es ilustrativa.
Lo esencial de la AIS 43X.
Mide alturas, no solo mira. Proyector 3D y luz RGBW.
25mmde altura de una vez; hasta 40 mm ajustando el eje ZFuente: Maker Ray · folleto AOI 3D AIS431B / 431-D
Recreación 3DIA entrenada de fábrica. Más de 10 algoritmos para encontrar los defectos.
90%de los defectos, con más de 10 algoritmos de IAFuente: Maker Ray · folleto AOI 3D AIS431B / 431-D
Recreación 3DSe programa casi sola. Busca los componentes y dibuja sus ventanas de inspección.
4ventanaspor componente: cuerpo, serigrafía, pines y soldaduraFuente: Maker Ray · folleto AOI 3D AIS431B / 431-D
Recreación 3DUna cámara de 21 MP, cuatro laterales y un proyector 3D, con inteligencia artificial entrenada para encontrar los defectos y programarse casi sola.
En cifras
21MPCámara principal + 4 cámaras laterales
13 / 10µmDos resoluciones a elegir
0,5sPor campo de visión, lo más rápido
+10Algoritmos de IA que cubren el 90 % de los defectos
Datos de la ficha del fabricante
Cargando la AIS 43X en 3D…

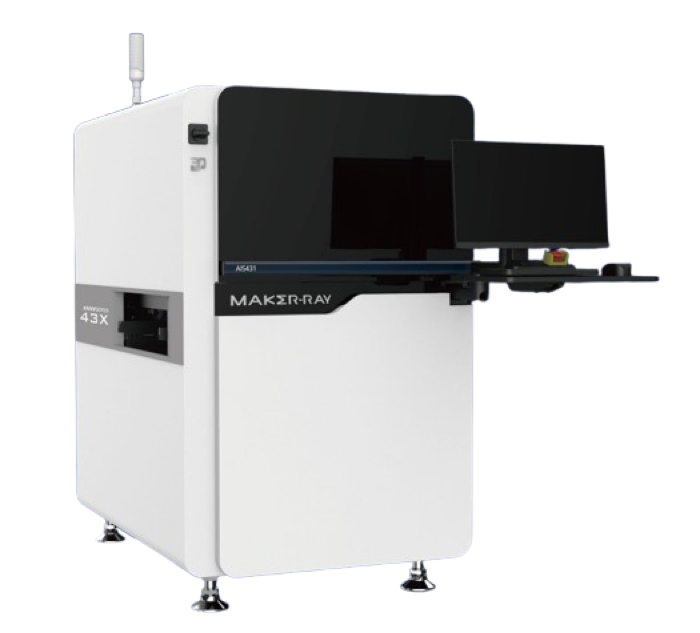

AIS 43X
Inspección óptica 3D con inteligencia artificial
0,5spor campo de visión, lo más rápido
Fuente: Maker Ray · folleto AOI 3D AIS431B / 431-D
Desliza para recorrerla
Cinco cámaras a la vez
Las laterales ven los lados de la soldadura: patas levantadas o soldadura fría que desde arriba no se distinguen.
21MPen la cámara principal, y 4 cámaras laterales
Fuente: Maker Ray · folleto AOI 3D AIS431B / 431-D
Mide alturas, no solo mira
Con el proyector 3D y la luz RGBW reconstruye la placa en 3D y mide la altura de patas y soldadura.
25mmde altura de una vez; hasta 40 mm ajustando el eje Z
Fuente: Maker Ray · folleto AOI 3D AIS431B / 431-D
Inteligencia artificial entrenada de fábrica
Torcidos, ausentes, puentes, pines sin soldar… con una IA que llega entrenada de fábrica.
90%de los defectos, con más de 10 algoritmos de IA
Fuente: Maker Ray · folleto AOI 3D AIS431B / 431-D
Se programa casi sola
Importas el CAD o una imagen de la placa, y la IA busca los componentes y dibuja sus ventanas de inspección.
4ventanaspor componente: cuerpo, serigrafía, pines y soldadura
Fuente: Maker Ray · folleto AOI 3D AIS431B / 431-D
Cabe donde no cabe otra
Ocupa muy poco en la línea para el tamaño de placa que inspecciona.
1.015mmde ancho, para placas de hasta 510 mm
Fuente: Maker Ray · folleto AOI 3D AIS431B / 431-D
Lo que encuentra.
Cada tarjeta, un defecto de los que inspecciona: así está bien (OK) y así lo marca como defecto (NG).
-
OK NG Pieza levantada
Un extremo de la pieza no apoya en su pad.
-
OK NG Pata levantada
Una pata del circuito queda en el aire, sin tocar el estaño.
-
OK NG Golpe lateral
La pieza tiene un lado roto o desconchado.
-
OK NG Pieza equivocada
En su sitio hay otra pieza, con otra marca.
-
OK NG Pieza que falta
Los pads tienen estaño, pero no hay pieza.
-
OK NG Desplazada
La pieza está movida respecto a sus pads.
-
OK NG Cobre al aire
Parte del pad queda sin estaño.
-
OK NG Poca soldadura
El menisco de estaño se queda corto.
-
OK NG Soldadura fría
El estaño no ha fluido: queda rugoso y sin brillo.
-
OK NG Puente
El estaño une dos patas que tienen que ir separadas.
Defectos: Folleto Maker Ray AIS 43X-HW, pág. 2 («Inspectable defects»). Dibujos de Bwit, no capturas del programa.
Dinos lo mínimo.
Te proponemos cómo equiparla.
Con unos pocos datos te sugerimos los accesorios y por qué. Después, un técnico de Bwit lo ajusta contigo.
Tus mínimos. Cómo es tu placa y cómo trabajas.
Te proponemos. Puedes cambiar lo que quieras.
Si además te interesa. Opcional.
Especificaciones técnicas.
Datos de la ficha del fabricante
Descargar brochure (PDF, 1,9 MB)
Folleto oficial de MAKER RAY · en inglés · 2 páginas.
Hasta0,5s / FOVVelocidad de inspección
510 × 610mmTamaño de placa (máx.)
21MPCámara
13µmResolución y campo de visión
35mmAltura máxima de componente
0,5 – 6mmGrosor de placa
Placa6 datos
- Tamaño de placa
- Una vía50 × 50 – 510 × 610 mm (Modo placa grande: hasta 710 × 610 mm)Doble vía50 × 50 – 510 × 330 mm (Modo placa grande: hasta 710 × 330 mm)
- Grosor de placa
- 0,5 – 6 mm
- Altura de transporte
- 900 mm
- Peso de placa
- ≤ 3 kg
- Margen de borde
- 3 mm
- Ajuste de ancho
- Ajuste manual / automático, rodillo de una etapa
Componentes1 dato
- Altura máxima de componente
- Arriba35 mmAbajo50 mm
Rendimiento y precisión1 dato
- Velocidad de inspección
- Hasta 0,5 s / FOV
Óptica e inspección6 datos
- Cámara
- 1 cámara principal industrial de alta velocidad 21 MP + 4 cámaras laterales
- Iluminación
- RGBW + proyector
- Resolución y campo de visión
- 13 µm: 66 × 53 mm 10 µm: 51 × 40 mm
- Defectos SMD que detecta
- Faltante, incorrecto, polaridad inversa, desplazamiento XY, desviación angular, dañado, inclinado, flotante, tombstone, patilla levantada, pin doblado, etc.
- Algoritmos principales
- Algoritmos AI de skew, missing, solder, solder hole, bridging, no pin Algoritmo OCR Algoritmo de altura de pin y altura de soldadura 3D
- Inspección en varios escenarios
- Auto cambio de programa, multi-panel, componentes mixtos, spot inspection e inspección aleatoria
Software y control9 datos
- Programación
- Soporte de importación CAD Programación rápida con auto-búsqueda y auto-dibujo de ventanas de inspección para cuerpo, pines, serigrafía y soldaduras
- Programación sin parar la línea
- Permite programación y ajuste de parámetros sin detener la producción
- Biblioteca de componentes
- Biblioteca de componentes con parámetros estándar reutilizables para reducir el tiempo de programación
- Sistema operativo
- Ubuntu 22.04 LTS 64 bit
- Análisis estadístico
- SPC avanzado con gráficos y exportación a Excel / CSV
- Lectura de códigos
- 1D / 2D y códigos QR (≥ 5 × 5 mm)
- Ordenador industrial
- CPUIntel i7GPUNVIDIA RTX3060 12 GBRAM128 GBDisco256 GB SSD + 6 TB HDDRed1000M Ethernet
- Pantalla
- 23,8”
- Comunicación
- Interfaz estándar SMEMA
Máquina3 datos
- Modelo
- AIS431‑D‑HW
- Estructura de movimiento
- Husillo de alta precisión + servomotor
- Medidas y peso 1015 × 1670 × 1445 mm – 830 kg
- 1015 × 1670 × 1695 mm – 970 kg
Instalación3 datos
- Alimentación eléctrica
- AC 220 V, potencia nominal 470 W
- Aire comprimido
- 0,4 – 0,6 MPa
- Entorno de trabajo
- Temperatura10 – 45 ℃Humedad30 – 85 %RH
Fuente: ficha del fabricante (Maker Ray).
