Usa la plantilla que ya tienes. Lámina suelta, marco tensor o tus marcos de aluminio.
3formasde montar la plantillaFuente: FRITSCH · catálogo general 2024
Recreación 3DCargando la printALL005 en 3D…
Recreación 3D.
Lo esencial de la printALL005.
Tú pasas la rasqueta. Con la guía opcional, la pasta se reparte igual.
3anchosde rasqueta: 110, 205 y 255 mmFuente: FRITSCH · catálogo general 2024
Recreación 3DSe separa limpia. El marco se levanta recto y la pasta se queda en su sitio.
2mmde separación paralela, como máximoFuente: FRITSCH · especificaciones printALL (2020)
Recreación 3DAlineas a mano, con precisión. Tornillos moleteados en X, Y y giro.
±7,5mmde ajuste en X e Y, y ±3° de giroFuente: FRITSCH · especificaciones printALL (2020)
Recreación 3DUna base de acero estable, un marco que se separa en paralelo y la rasqueta en tu mano. Impresión limpia y repetible para prototipos y series cortas, sin corriente ni aire comprimido.
En cifras
0,5mmEstructuras finas impresas a mano
390 × 290mmPlaca máxima (con carril para marcos fijos)
±7,5mmAjuste X/Y con tornillos moleteados · giro ±3°
2mmSeparación paralela de la plantilla
15kgAprox., sin opciones. Sin corriente ni aire
Datos de la ficha del fabricante
Cargando la printALL005 en 3D…

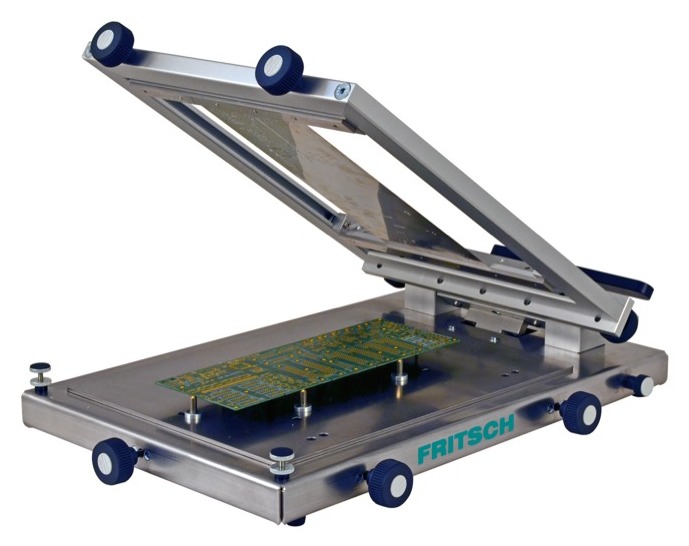

printALL005
Serigrafía manual de sobremesa
0,5mmestructuras finas impresas a mano
Fuente: FRITSCH · catálogo general 2024
Desliza para recorrerla
Estable de verdad
La impresión empieza por una base de acero que no se mueve. La pones en la mesa y a imprimir.
545 × 360mmde base de acero, sin corriente ni aire comprimido
Fuente: FRITSCH · especificaciones printALL (2020)
Alineas a mano, con precisión
Con los tornillos moleteados mueves la plantilla sobre la placa hasta que los pads coinciden.
±7,5mmde ajuste en X e Y, y ±3° de giro
Fuente: FRITSCH · especificaciones printALL (2020)
Usa la plantilla que ya tienes
Lámina suelta sin tensar, marco tensor que no la agujerea, o tus marcos de aluminio de siempre.
3formasde montar la plantilla
Fuente: FRITSCH · catálogo general 2024
Tú pasas la rasqueta
Eliges el ancho según tu placa. Con la guía de rasqueta opcional, la pasta se reparte igual en cada pasada.
3anchosde rasqueta: 110, 205 y 255 mm
Fuente: FRITSCH · catálogo general 2024
Se separa limpia
Antes de abrirse, el marco se levanta recto: la plantilla se despega sin arrastrar la pasta.
2mmde separación paralela, como máximo
Fuente: FRITSCH · especificaciones printALL (2020)
Dinos lo mínimo.
Te proponemos cómo equiparla.
Con unos pocos datos te sugerimos los accesorios y por qué. Después, un técnico de Bwit lo ajusta contigo.
Tus mínimos. Cómo es tu placa y cómo trabajas.
Te proponemos. Puedes cambiar lo que quieras.
Si además te interesa. Opcional.
Especificaciones técnicas.
Datos de la ficha del fabricante
Descargar brochure (PDF, 6,1 MB)
Folleto oficial de FRITSCH · en inglés · 116 páginas. Es el catálogo de toda la gama: este equipo está en la página 92.
Hasta0,5mmEstructuras finas
390 × 290mmPlaca máx. con carril 903.205
±7,5mmAjuste X / Y
±3°Ajuste de giro (θ)
Máx.2mmSeparación paralela
Placa5 datos
- Marco máximo (carril 903.205)
- 460 × 30 × 350 mm
- Plantilla / placa máx. con marco universal 903.203
- 420 × 320 mm / 380 × 280 mm
- Plantilla / placa máx. con marco tensor 903.204
- 360 × 280 mm / 330 × 270 mm
- Placa máx. con carril 903.205
- 390 × 290 mm
- Hueco bajo la placa (doble cara, juego magnético)
- Máx. 18 mm
Rendimiento y precisión1 dato
- Estructuras finas
- Hasta 0,5 mm
Proceso4 datos
- Ajuste X / Y
- ±7,5 mm
- Ajuste de giro (θ)
- ±3°
- Separación paralela
- Máx. 2 mm
- Velocidad y presión de la rasqueta
- Manuales
Máquina4 datos
- Tipo
- Serigrafía manual de sobremesa
- Medidas cerrada (L × B × H)
- 640 × 400 × 150 mm
- Huella de la base
- 545 × 360 mm
- Peso
- Aprox. 15 kg, sin opciones
Instalación3 datos
- Espacio de trabajo
- 1500 × 750 mm
- Conexión eléctrica / aire comprimido
- No necesita
- Entorno
- 15–30 °C · 50–75 % HR
Fuente: ficha del fabricante (FRITSCH).
