Velocidad de inspección.
0,28s/FOVFuente: ficha del fabricante (MAKER RAY)
Inspección Coating · MAKER RAY

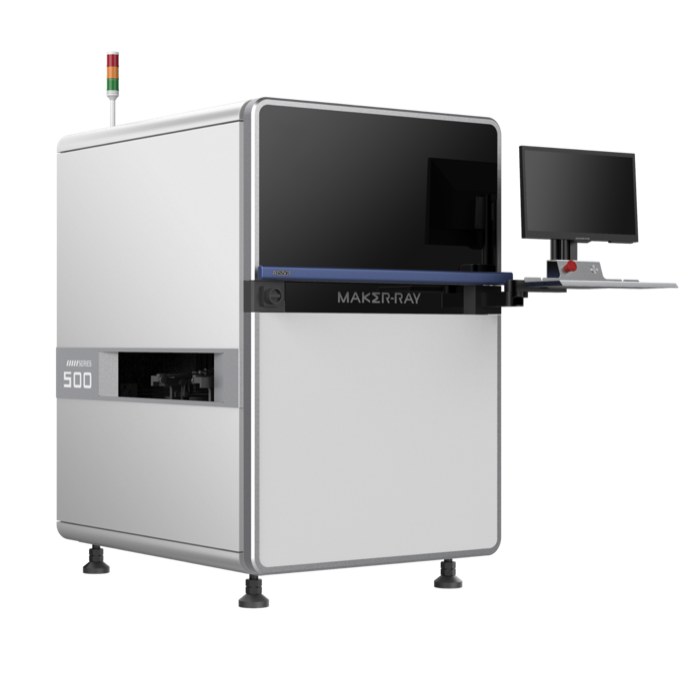

MAKER RAY AIS50X-C-HW
Inspección de recubrimiento en línea para PCBA a doble cara
Ver en tu naveEn proceso
Lo esencial de la AIS50X-C-HW.
Tamaño de placa medible (máx.). 50 × 50 – 510 × 460 mm
510 × 460mmFuente: ficha del fabricante (MAKER RAY)
Cámara. 12 MP color high speed camera.
12MPFuente: ficha del fabricante (MAKER RAY)
Resolución.
15µmFuente: ficha del fabricante (MAKER RAY)
Con un algoritmo de poligonización basado en aprendizaje profundo, permite programación automática y programación de la placa completa, fija de forma inteligente el límite del recubrimiento e identifica automáticamente la zona recubierta, con mayor velocidad de programación.
Algoritmos inteligentes especializados identifican automáticamente defectos como burbujas, puntos dispersos o materiales extraños en la zona a inspeccionar, sin necesidad de ajuste manual, con una capacidad de detección elevada.
Especificaciones técnicas.
Placa1 dato
- Tamaño de placa medible
- 50 × 50 – 510 × 460 mm
Rendimiento y precisión1 dato
- Velocidad de inspección
- 0,28 s/FOV
Óptica e inspección4 datos
- Cámara
- 12 MP color high speed camera.
- Iluminación
- UV+W
- Campo de visión
- 60 × 45 mm
- Resolución
- 15 µm
Software y control3 datos
- Ordenador industrial
- CPU：Intel i7 Graphics：Nvidia GTX1050Ti Memory：64G DDR4 Storage：256G SSD + 2T HDD Network：1000M network card
- Pantalla
- 23,8 inch
- Sistema operativo
- Ubuntu 18.04 LTS 64bit
Máquina1 dato
- Medidas y peso
- (L*H*W)1080 × 1629 × 1336 mm(750 mm Height), 1000 kg (L*H*W)1080 × 1684 × 1336 mm(900 mm Height), 1200 kg
Instalación2 datos
- Alimentación y potencia
- AC 220 V. Rated power 500 W
- Entorno de trabajo
- Temperature: 10 – 45 ℃. Humidity: 30 – 85%RH
Fuente: ficha del fabricante (MAKER RAY).
Te puede interesar.
Inspección de coating
Preguntas frecuentes.
¿Para qué quiero una máquina si ya lo miramos con lámpara UV?
Porque la inspección a ojo depende de quién mire y cansa la vista. La OY-400C nació justo para eso: sustituir la revisión manual, con resultados constantes y sin forzar los ojos de nadie (folleto OY-400C, p. 1).
Fuente: folleto OY-400C, p. 1
¿Qué defectos detecta?
Exceso y falta de barniz, salpicaduras, burbujas y cuerpos extraños; las Maker-Ray añaden anchura de cordón y, como opción, espesor (AIS40X-C-HW, p. 1; AIS50X-C-HW, p. 1). La AIS50X-C-HW habla de burbujas blancas de 100 µm o menos (p. 2). En la OY-400C, las burbujas solo con material fluorescente (p. 2).
Fuente: AIS40X-C-HW, p. 1; AIS50X-C-HW, p. 1; p. 2
¿Funciona con cualquier barniz?
Trabajan con luz UV, así que lo ideal es un barniz fluorescente. Las Maker-Ray llevan una UV de alta intensidad de tres canales pensada para barnices de distinta fluorescencia y espesor (AIS40X-C-HW, p. 2). Si tu material es raro, tráenos una placa y lo probamos.
Fuente: AIS40X-C-HW, p. 2
¿Puedo medir el espesor de la capa?
Sí, en las Maker-Ray como opción: medida puntual sin contacto en 1-2 s, rango 50-300 µm y precisión mejor que 10 µm (AIS40X-C-HW, p. 1-2). La AIS50X-C-HW también permite ver el espesor de toda la placa (p. 1).
Fuente: AIS40X-C-HW, p. 1-2; p. 1
¿Cuánto cuesta programar una placa nueva?
Poco. Con un clic la máquina encuentra la zona barnizada y crea la ventana de inspección, aunque tenga forma irregular (AIS40X-C-HW, p. 2). Y puedes retocar el programa en línea sin parar la producción (AIS50X-C-HW, p. 1; OY-400C, p. 1).
Fuente: AIS40X-C-HW, p. 2; AIS50X-C-HW, p. 1; OY-400C, p. 1
¿Va a frenar mi línea?
No debería: 0,28 s por campo de visión en las Maker-Ray (AIS40X-C-HW, p. 1; AIS50X-C-HW, p. 1) y 0,23 s en la OY-400C (p. 2). Se conectan por SMEMA y pasan la señal OK/NG a la siguiente máquina.
Fuente: AIS40X-C-HW, p. 1; AIS50X-C-HW, p. 1; p. 2
¿Dónde la pongo, antes o después del horno de curado?
Donde te encaje: el fabricante la propone antes o después del horno (AIS40X-C-HW, p. 2; AIS50X-C-HW, p. 2).
Fuente: AIS40X-C-HW, p. 2; AIS50X-C-HW, p. 2
Barnizo por las dos caras, ¿qué modelo me sirve?
La AIS50X-C-HW, que inspecciona las dos caras (p. 1). La AIS40X-C-HW es de una cara de serie y tiene la doble cara como opción (p. 1).
Fuente: p. 1
¿Qué tamaño de placa admite?
De 50×50 a 510×460 mm en las tres (OY-400C, p. 2; AIS40X-C-HW, p. 1; AIS50X-C-HW, p. 1), con modo de placa grande opcional en las Maker-Ray: hasta 710×460 mm en la AIS40X-C-HW y 730×460 mm en la AIS50X-C-HW.
Fuente: OY-400C, p. 2; AIS40X-C-HW, p. 1; AIS50X-C-HW, p. 1
¿Me sirve también para revisar componentes y soldadura?
Con la luz opcional UV+RGBW, las Maker-Ray también miran lo que no va barnizado: componentes que faltan, del revés o desplazados, y soldadura (puentes, falta o exceso de estaño) (AIS40X-C-HW, p. 1; AIS50X-C-HW, p. 1).
Fuente: AIS40X-C-HW, p. 1; AIS50X-C-HW, p. 1
¿Guarda datos para trazabilidad?
Sí: leen códigos 1D/2D y QR y exportan estadísticas a Excel o CSV (AIS40X-C-HW, p. 1). La OY-400C viene preparada para MES y para Industria 4.0 (p. 1-2).
Fuente: AIS40X-C-HW, p. 1; p. 1-2
Equipos: Maker-Ray OY-400C / OY-400C+, Maker-Ray AIS40X-C-HW (AIS403MB-C-HW, una cara) y Maker-Ray AIS50X-C-HW (AIS501-C-HW, doble cara).
¿Hablamos de tu AIS50X-C-HW?
Pide oferta y un técnico de Bwit la revisa contigo.
