ISM Ultra Flex 3600
Almacén Automático

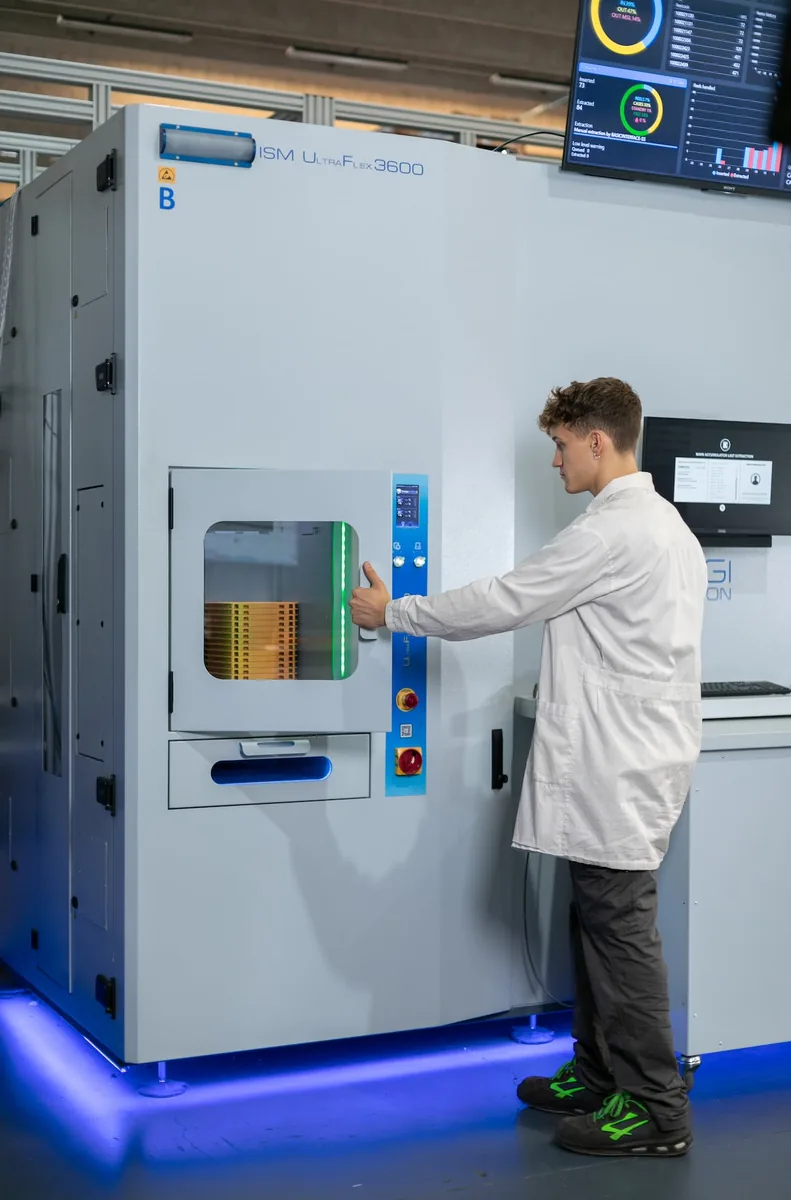

Almacén automático de bobinas SMT ISM UltraFlex 3600 de JUKI: guarda de forma flexible hasta 3644 bobinas, las controla de forma inteligente y gestiona solo la entrada y la salida de los componentes.
Mete y saca hasta 54 bobinas a la vez sin que nadie tenga que intervenir, y saca de una vez todos los componentes de una orden de producción. Las bobinas van en estuches, siempre limpias y con protección ESD, y el almacenaje dinámico aprovecha al máximo el espacio. Se integra en la línea SMT y su capacidad se puede más que duplicar con el módulo de ampliación ISM UltraFlex 3900.
Especificaciones técnicas.
Software y control1 dato
- Sistema operativo
- Win 10
Máquina2 datos
- Medidas (ancho × fondo × alto)
- 2 520 × 1 450 × 2 400 mm
- Peso
- 1 000 kg (empty) – 1 500 kg
Instalación2 datos
- Alimentación eléctrica
- 110 V / 230 V;50/60 Hz monofásica
- Consumo eléctrico
- 1,5kWh (without dehumidifiers)
Fuente: ficha del fabricante.
Te puede interesar.
Almacén automático e inteligente
Preguntas frecuentes.
¿Qué diferencia hay entre una torre automática y un armario estático?

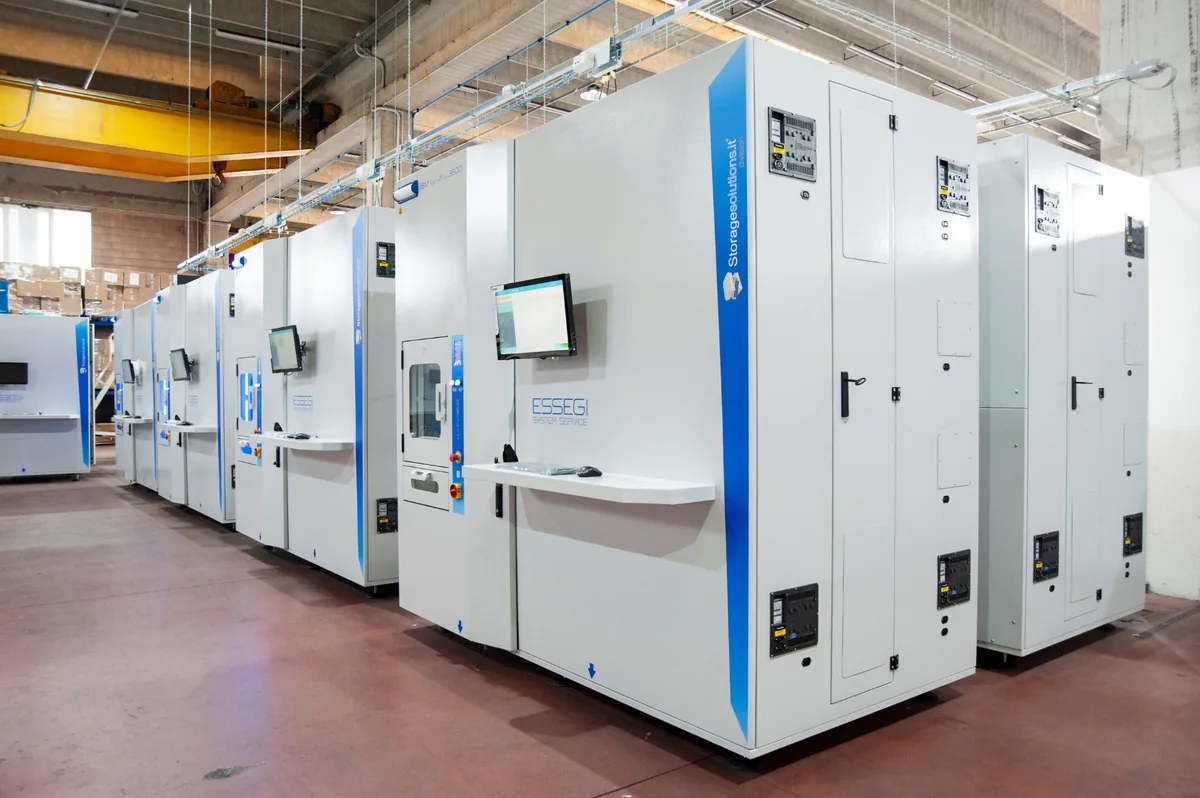

En la torre (ISM UltraFlex 3600 y su módulo 3900) la máquina mete y saca las bobinas sola; en el armario (ISM 500) lo hace una persona, guiada por luces LED y un lector PDA. La torre es para mucha referencia y mucho movimiento; el armario, para ordenar el material con ayuda de luces y lector.
Fuente: Storage Solution, pág. 4 y 7
¿Cuántas bobinas caben?
La ISM UltraFlex 3600 guarda hasta 3.644 bobinas de 7" y 8 mm (folleto UltraFlex 3600, pág. 1); en la tabla del folleto general aparecen 3.622 ubicaciones (Storage Solution, pág. 8), así que la cifra exacta depende de la configuración. Añadiendo el módulo ISM UltraFlex 3900 se supera el doble de capacidad: hasta 7.500 bobinas en total (Storage Solution, pág. 7). El armario ISM 500 llega a 640 posiciones configurables (folleto ISM 500, pág. 2).
Fuente: folleto UltraFlex 3600, pág. 1; Storage Solution, pág. 8; Storage Solution, pág. 7; folleto ISM 500, pág. 2
¿Cuánto sitio ocupa en planta?
La ISM UltraFlex 3600 ocupa 3,6 m² de superficie útil (folleto UltraFlex 3600, pág. 1) y mide 2.520 × 1.450 mm de planta y 2.400 mm de alto (pág. 2). El ISM 500 mide 1.754 × 800 × 2.220 mm (folleto ISM 500, pág. 2). Pesan mucho: 1.500 kg la torre 3600 (sin material) y de 350 a 850 kg el ISM 500 según configuración, así que conviene mirar el suelo antes de decidir dónde va.
Fuente: folleto UltraFlex 3600, pág. 1; pág. 2; folleto ISM 500, pág. 2
¿Cuánto tardo en meter o sacar material?

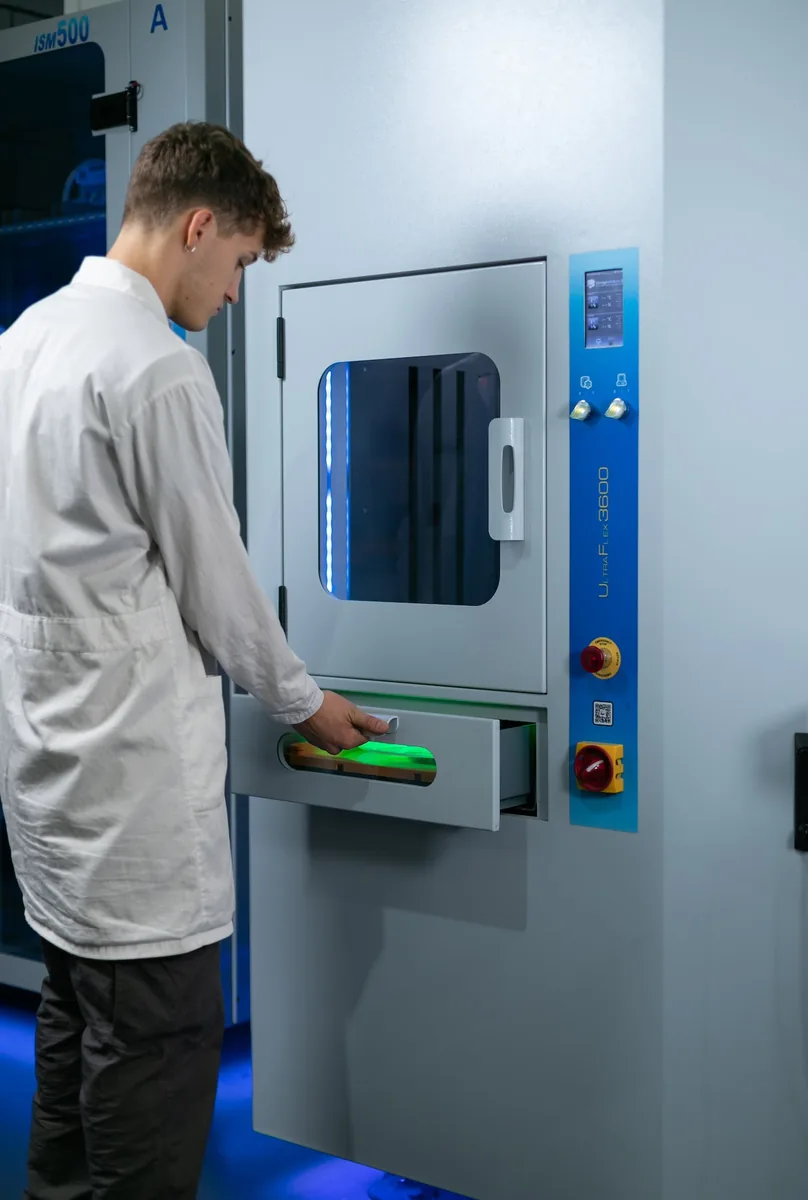

La torre trabaja con hasta 54 bobinas de 7" a la vez, tanto al guardar como al sacar, y puede sacar todos los componentes de una orden de producción de golpe (folleto UltraFlex 3600, pág. 1). Mientras tanto, el operario puede dedicarse a otra cosa (Storage Solution, pág. 6). En el ISM 500, la entrada y la salida son manuales, hasta tres operaciones a la vez gracias a los tres LED por posición (folleto ISM 500, pág. 2).
Fuente: folleto UltraFlex 3600, pág. 1; Storage Solution, pág. 6; folleto ISM 500, pág. 2
Mis componentes sensibles a la humedad (MSD), ¿están protegidos?
Sí, con el control de humedad opcional: mantiene el interior en un 5 % de humedad relativa o menos (UltraFlex 3600, pág. 1; ISM 500, pág. 2). El software registra la humedad durante todo el ciclo de almacenaje, calcula el tiempo de exposición de cada componente y bloquea para producción el material caducado (Storage Solution, pág. 5 y 7). En el ISM 500 también hay cerraduras electrónicas para que solo acceda quien esté autorizado (folleto ISM 500, pág. 1).
Fuente: UltraFlex 3600, pág. 1; ISM 500, pág. 2; Storage Solution, pág. 5 y 7; folleto ISM 500, pág. 1
¿Cómo evita errores y da trazabilidad?
Al guardar, el material se escanea y se fotografía, y esa imagen de cada bobina queda guardada para analizar errores en el futuro (Storage Solution, pág. 5 y 7). Al sacar, el PDA lee el código y avisa si la bobina no es la que toca (folleto ISM 500, pág. 1), y la extracción por PDA va por ruta optimizada (Storage Solution, pág. 5).
Fuente: Storage Solution, pág. 5 y 7; folleto ISM 500, pág. 1; Storage Solution, pág. 5
¿Se conecta con mi ERP o MES? ¿Hace falta tener una línea JUKI?
Se conecta con los ERP/MES conocidos, y las torres ISM pueden usarse con cualquier marca: no es obligatorio tener una línea JUKI (Storage Solution, pág. 5). El software AutoSMD va incluido en el suministro: controla el stock disponible y el reservado, y puede pedir material al ERP automáticamente al llegar al mínimo (Storage Solution, pág. 5).
Fuente: Storage Solution, pág. 5
Ya tengo estanterías u otro almacén. ¿Lo puedo aprovechar?
Sí. El sistema permite integrar un almacén que ya tengas, ya sea otro automático o uno de estanterías altas, dentro de la misma gestión (Storage Solution, pág. 5; también folleto UltraFlex 3600, pág. 1). Y el crecimiento es modular: se puede empezar con la torre 3600 y añadir después el módulo 3900 por detrás (Storage Solution, pág. 2 y 7).
Fuente: Storage Solution, pág. 5; también folleto UltraFlex 3600, pág. 1; Storage Solution, pág. 2 y 7
¿Solo sirve para bobinas?

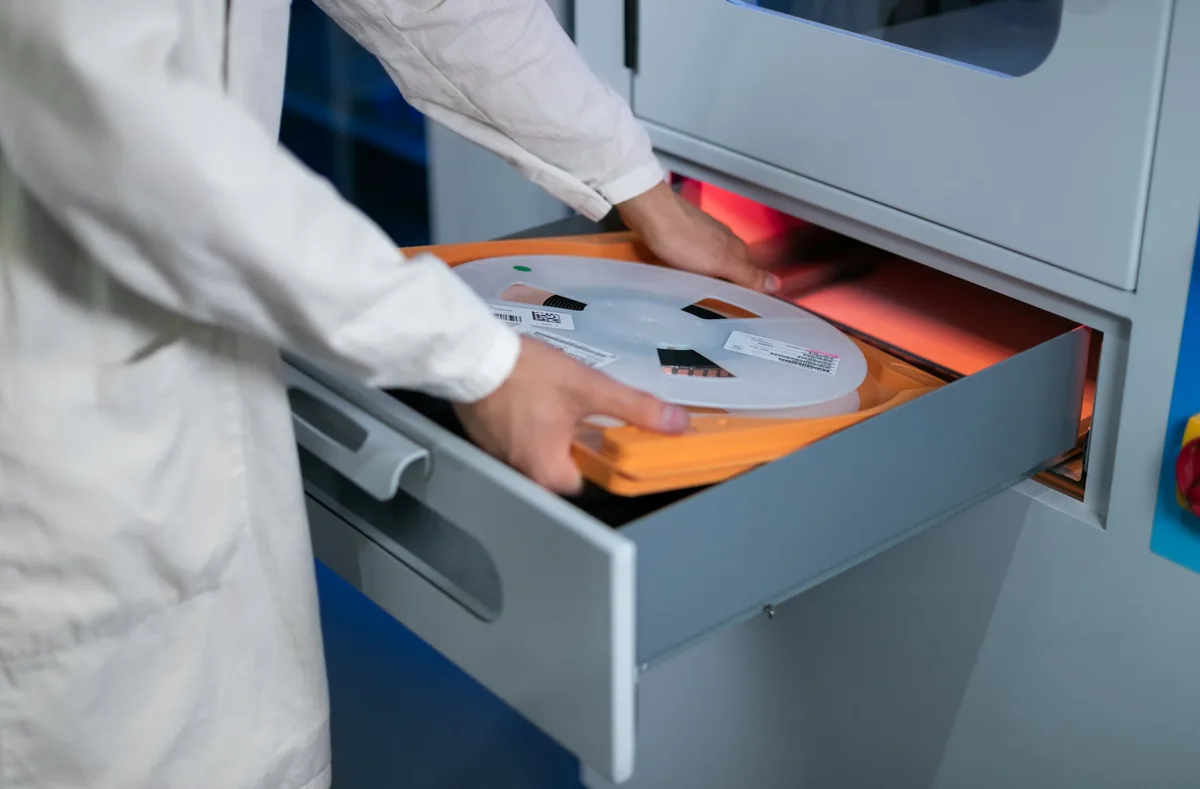

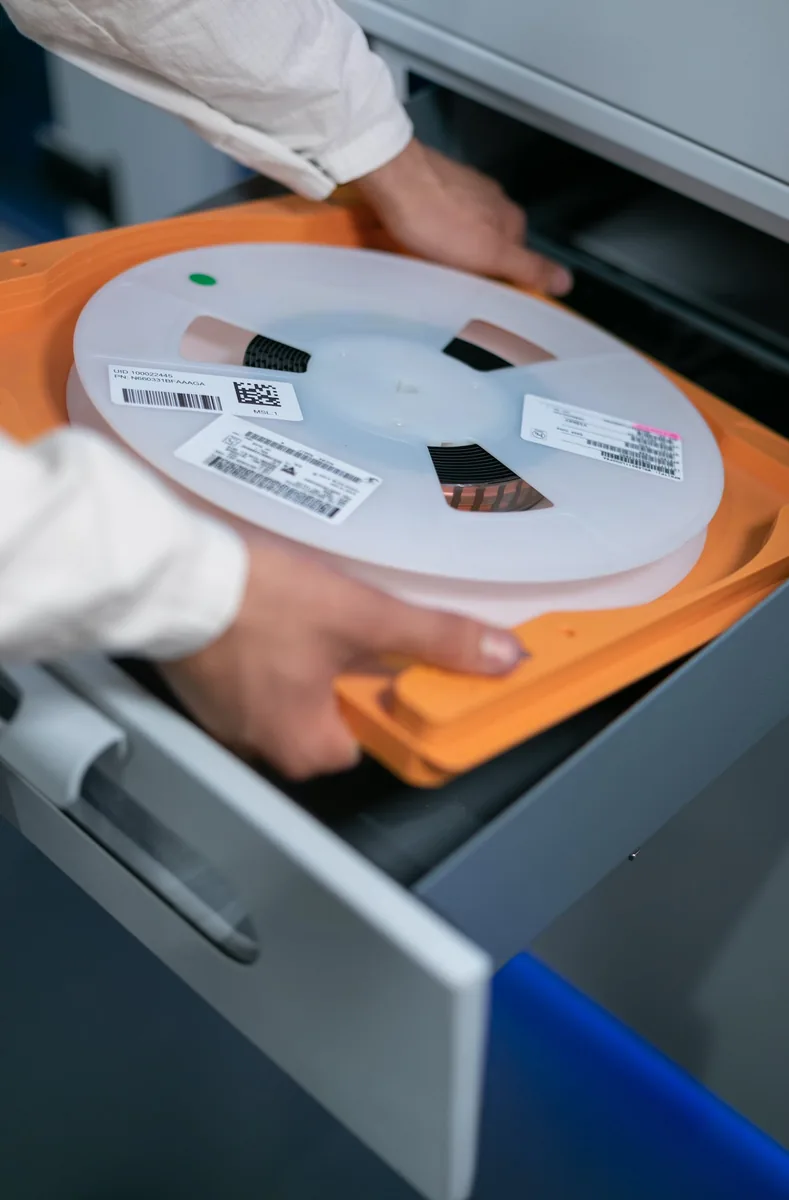

No. La torre acepta bobinas de 7" y 15", bandejas y otro material, en cajas de altura ajustable de 8 a 88 mm, que además sujetan bien las bobinas dañadas o algo deformadas (folleto UltraFlex 3600, pág. 1; Storage Solution, pág. 6). El ISM 500 guarda además tubos SMT y PTH, marcos y plantillas de serigrafía, placas y componentes PTH (folleto ISM 500, pág. 1).
Fuente: folleto UltraFlex 3600, pág. 1; Storage Solution, pág. 6; folleto ISM 500, pág. 1
¿Cómo registro el material cuando llega?
Con el puesto de recepción automática (Auto Incoming Desk): se coloca la bobina sobre el cristal, una cámara reconoce el material, imprime la etiqueta con su código único y lo da de alta en la base de datos, en un solo paso. Después puede guardarse directamente o quedar disponible para producción.
Fuente: Storage Solution, pág. 6 y 8
Fuente de todas las cifras: folletos oficiales de JUKI (ISM 500, ISM UltraFlex 3600 y «Storage Solution», el general de almacenes ISM), páginas indicadas.
