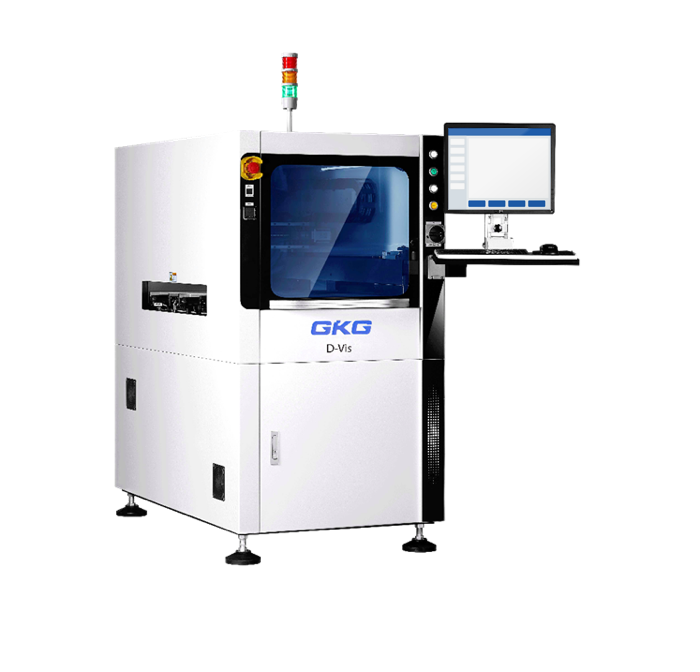

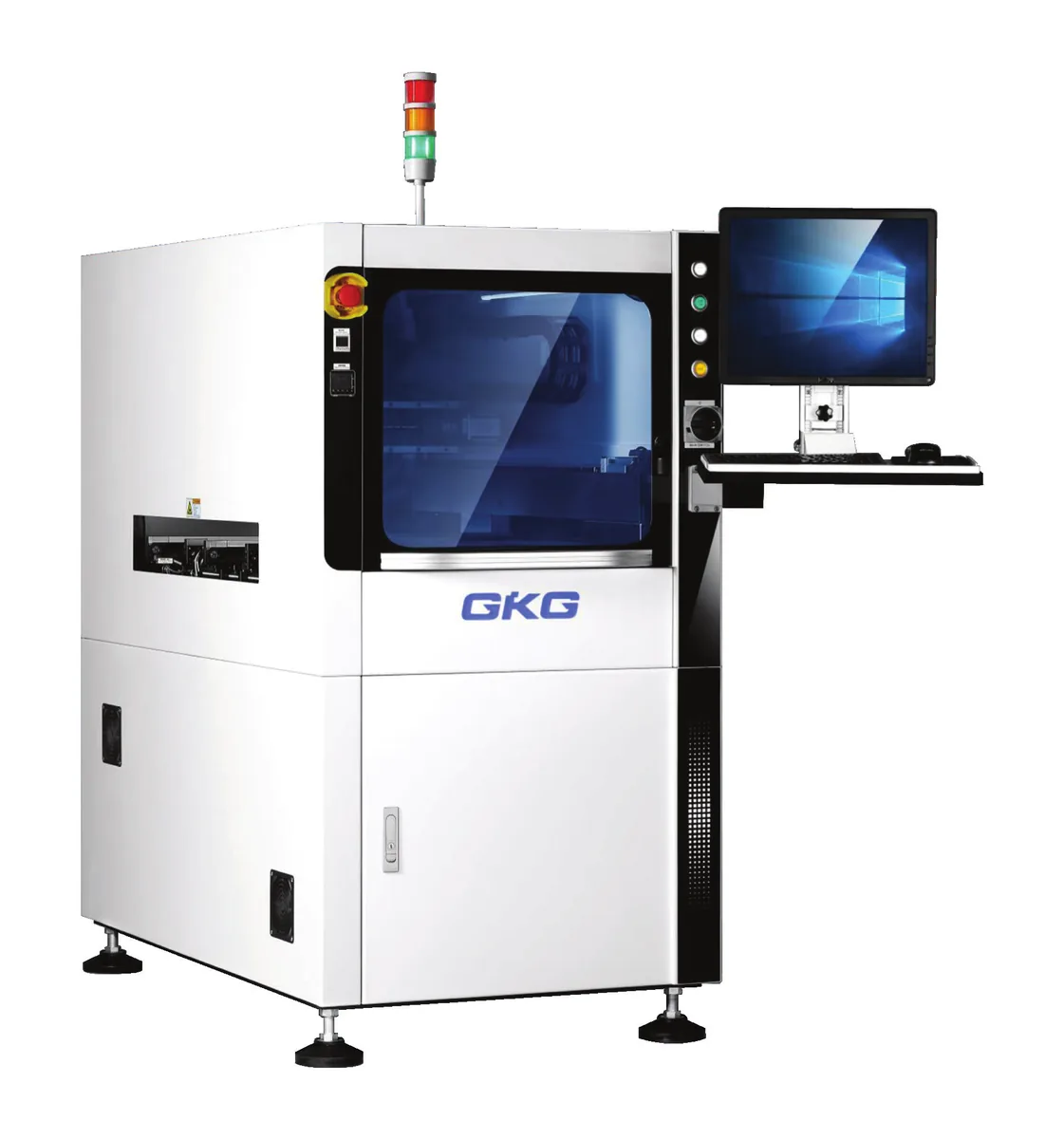

Máquina dosificadora de fluidos multifunción de GKG, compacta: ocupa solo 1 m² y está pensada para un área de dosificado moderada, como la de la industria del móvil.

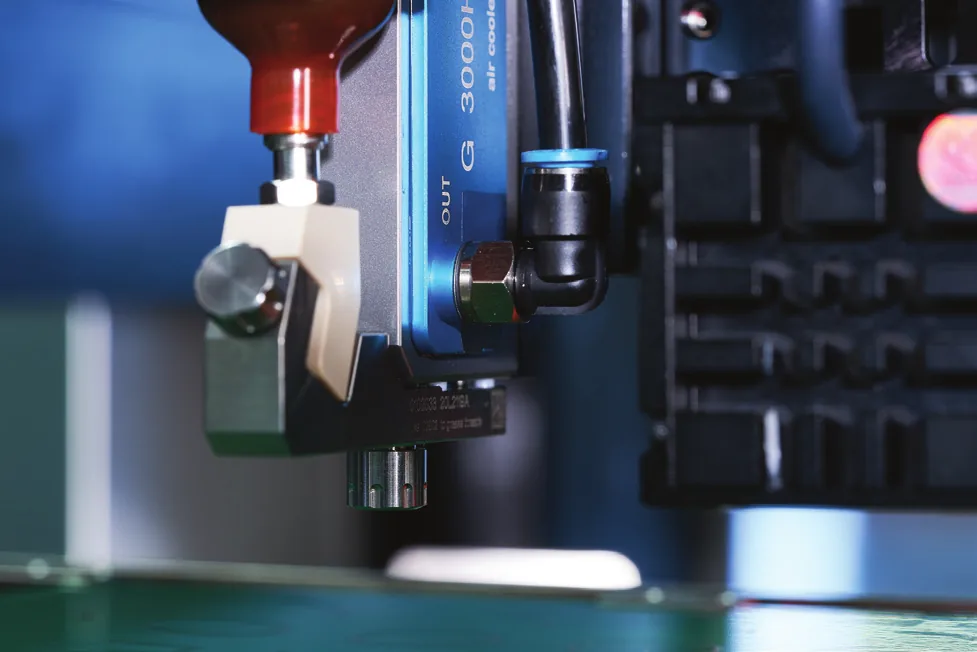

Es pequeña sin perder peso, lo que le da estabilidad y precisión, y su nuevo control de movimiento llega a un Cpk de 1,33 (4 sigma). De serie trae calibración X-Y y sensor láser de altura; como opción, reconocimiento por cámara, lectura de fiduciales al vuelo, reconocimiento de bordes, inspección 2D y doble válvula para dosificar a la vez o por turnos. Su software modular guía la programación paso a paso, está preparado para la Industria 4.0 con trazabilidad y admite una amplia gama de válvulas para cola roja, recubrimiento perimetral de pantallas LED, cola térmica, underfill, encapsulado y pegado de esquinas.
Especificaciones técnicas.
Placa1 dato
- Tamaño de placa (mínimo)
- 50 × 50 mm
Rendimiento y precisión2 datos
- Precisión de posicionamiento
- ±30 micron @ 4 sigma (CPK>1,33)
- Repetibilidad de posicionamiento
- ±15 micron @ 4 sigma (CPK>1,33)
Proceso1 dato
- Área de dispensado (máxima)
- 350 × 520 mm (single lane, single valve)
Software y control1 dato
- Control
- Industrial PC with Windows 10 OS
Máquina2 datos
- Medidas (largo × ancho × alto)
- 770 × 1 400 × 1 480 mm
- Peso de la máquina
- Aprox. 950 kg
Instalación2 datos
- Aire comprimido
- 4 – 6 Kgf/cm²
- Alimentación eléctrica
- AC:220 ± 10%, 50/60HZ, 2,5KW
Fuente: ficha del fabricante (JTU GKG).
