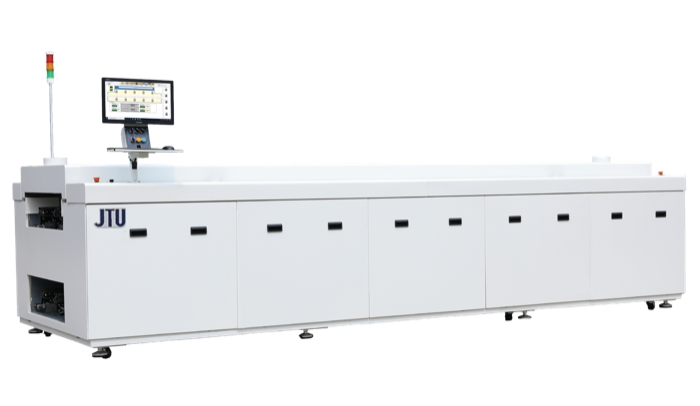

JTU jCURE+
Horno de curado por infrarrojos
Ver en tu naveEn proceso
Lo esencial de la jCURE+.
3 zonas de infrarrojos, 3 m de largo.
Zonas de calentamiento (arriba).
3Fuente: ficha del fabricante (JTU)
Tiempo de calentamiento (hasta estabilizar). Aprox. 25 – 30 minutes
Aprox.25 – 30Fuente: ficha del fabricante (JTU)
Rango de temperatura. Room temp. – 200 °C
200°CFuente: ficha del fabricante (JTU)
Desviación de temperatura en la placa.
±5°CFuente: ficha del fabricante (JTU)
Zonas de calentamiento (arriba).
4Fuente: ficha del fabricante (JTU)
Tiempo de calentamiento (hasta estabilizar). Aprox. 25 – 30 minutes
Aprox.25 – 30Fuente: ficha del fabricante (JTU)
Rango de temperatura. Room temp. – 200 °C
200°CFuente: ficha del fabricante (JTU)
Desviación de temperatura en la placa.
±5°CFuente: ficha del fabricante (JTU)
Zonas de calentamiento (arriba).
5Fuente: ficha del fabricante (JTU)
Tiempo de calentamiento (hasta estabilizar). Aprox. 25 – 30 minutes
Aprox.25 – 30Fuente: ficha del fabricante (JTU)
Rango de temperatura. Room temp. – 200 °C
200°CFuente: ficha del fabricante (JTU)
El jCURE+ es el horno de curado por infrarrojos de JTU, para curar el recubrimiento conformado en línea. Viene en tres largos: el jCURE-3+, el jCURE-4+ y el jCURE-5+, con 3, 4 o 5 zonas de infrarrojos arriba.

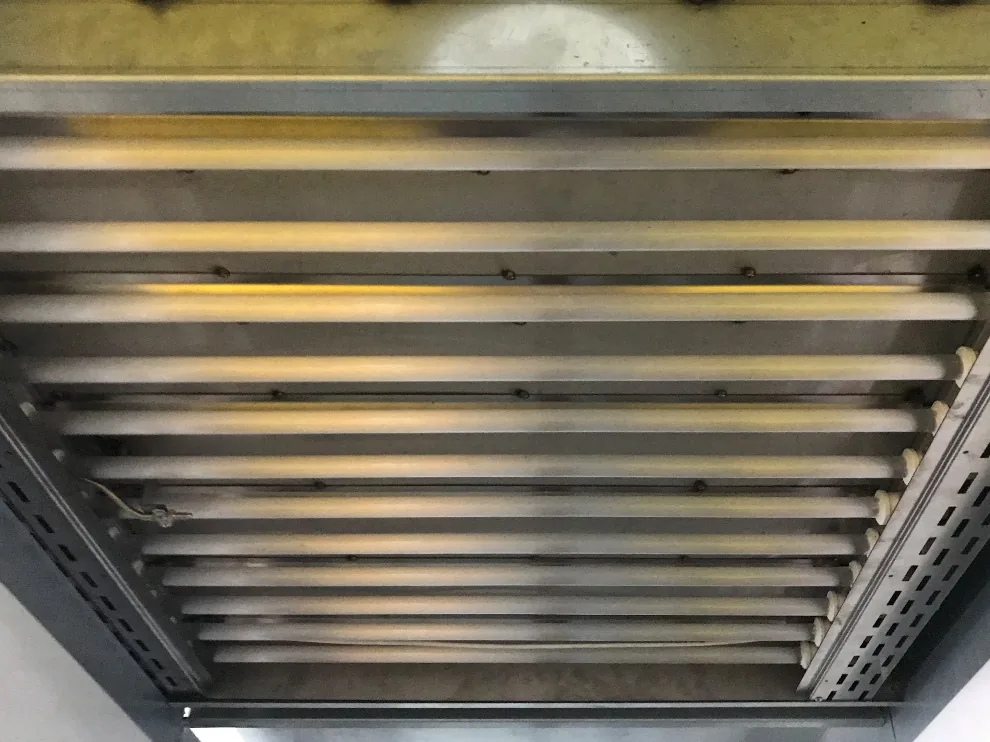

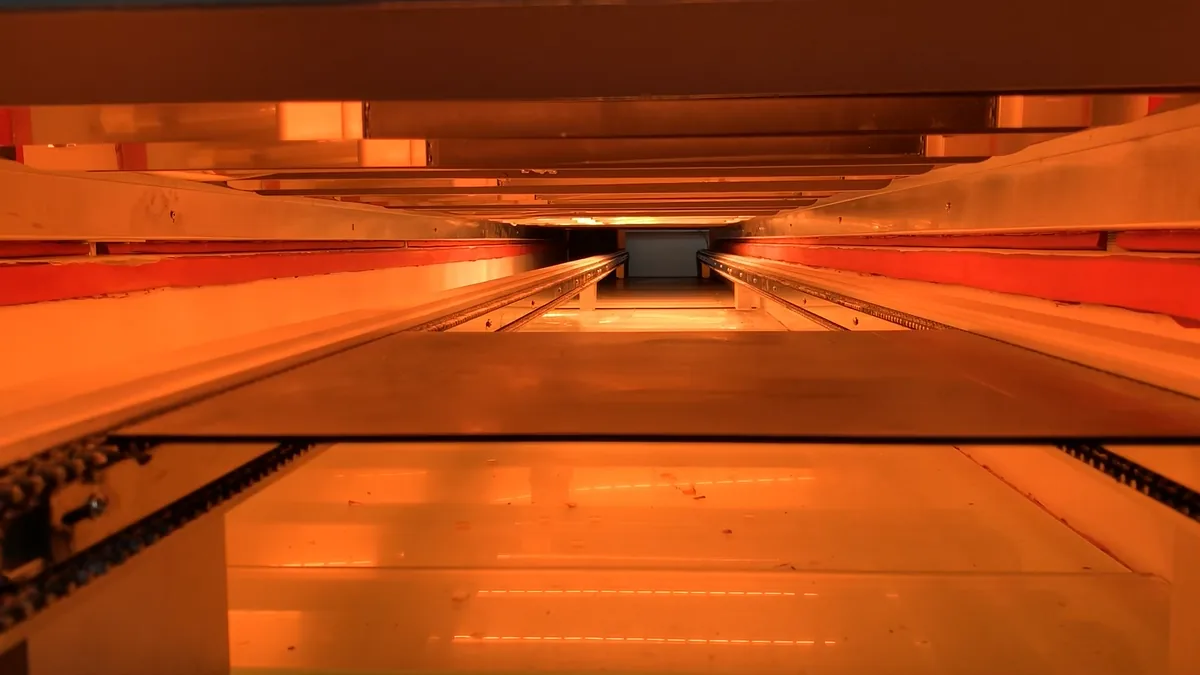

Según JTU, un jCURE+ da el largo de calentamiento de dos hornos. Sus calentadores IR de cerámica, con un aislamiento térmico propio, reparten bien el calor y llegan a temperatura alta con poca energía y pocas pérdidas. Tiene tapa superior que se abre en vertical con motor, altura libre ajustable y calentadores en cajón, fáciles de mantener.
Lo controlan un PLC y un PC con un software sencillo, y como opción lleva zonas de IR por abajo, para curar las dos caras de una pasada, y cinta de retorno de palés por debajo.
Especificaciones técnicas.
3 zonas de infrarrojos, 3 m de largo.
Placa7 datos
- Sistema de transporte
- Chain conveyor
- Altura de transporte
- 900 ± 20 mm
- Ancho de carril
- 50 – 460 mm (Auto adjustment)
- Holgura de placa
- Arriba100 mmAbajo100 mm
- Margen de borde
- 5 mm
- Velocidad de transporte
- 200 – 2 000 mm/min
- Sentido de paso
- Left to right (Option: Right to left)
Proceso5 datos
- Zonas de calentamiento (arriba)
- 3
- Potencia por zona de infrarrojos
- 12 pcs 0,4 kW = 4,8 kW/zone
- Tiempo de calentamiento (hasta estabilizar)
- Aprox. 25 – 30 minutes
- Rango de temperatura
- Room temp. – 200 °C
- Desviación de temperatura en la placa
- ±5 °C
Software y control1 dato
- Control
- PLC + PC (Windows 10 Pro OS)
Máquina4 datos
- Modelo
- jCURE-3+
- Medidas (largo × ancho × alto)
- 3 000 × 1 560 × 1 250 mm
- Peso
- 1 350 kg
- Normas que cumple
- SMEMA, CE
Instalación4 datos
- Tensión
- 380 VAC (3 Phase, 5 wire)
- Potencia total
- 14,6 kW
- Caudal de extracción
- 5 m³/min x 2 pcs
- Diámetro de la salida de extracción
- 150 mm × 2 pcs
Fuente: ficha del fabricante (JTU).
Placa7 datos
- Sistema de transporte
- Chain conveyor
- Altura de transporte
- 900 ± 20 mm
- Ancho de carril
- 50 – 460 mm (Auto adjustment)
- Holgura de placa
- Arriba100 mmAbajo100 mm
- Margen de borde
- 5 mm
- Velocidad de transporte
- 200 – 2 000 mm/min
- Sentido de paso
- Left to right (Option: Right to left)
Proceso5 datos
- Zonas de calentamiento (arriba)
- 4
- Potencia por zona de infrarrojos
- 12 pcs 0,4 kW = 4,8 kW/zone
- Tiempo de calentamiento (hasta estabilizar)
- Aprox. 25 – 30 minutes
- Rango de temperatura
- Room temp. – 200 °C
- Desviación de temperatura en la placa
- ±5 °C
Software y control1 dato
- Control
- PLC + PC (Windows 10 Pro OS)
Máquina4 datos
- Modelo
- jCURE-4+
- Medidas (largo × ancho × alto)
- 3 940 × 1 560 × 1 250 mm
- Peso
- 1 550 kg
- Normas que cumple
- SMEMA, CE
Instalación4 datos
- Tensión
- 380 VAC (3 Phase, 5 wire)
- Potencia total
- 19,4 kW
- Caudal de extracción
- 5 m³/min x 2 pcs
- Diámetro de la salida de extracción
- 150 mm × 2 pcs
Fuente: ficha del fabricante (JTU).
Placa7 datos
- Sistema de transporte
- Chain conveyor
- Altura de transporte
- 900 ± 20 mm
- Ancho de carril
- 50 – 460 mm (Auto adjustment)
- Holgura de placa
- Arriba100 mmAbajo100 mm
- Margen de borde
- 5 mm
- Velocidad de transporte
- 200 – 2 000 mm/min
- Sentido de paso
- Left to right (Option: Right to left)
Proceso5 datos
- Zonas de calentamiento (arriba)
- 5
- Potencia por zona de infrarrojos
- 12 pcs 0,4 kW = 4,8 kW/zone
- Tiempo de calentamiento (hasta estabilizar)
- Aprox. 25 – 30 minutes
- Rango de temperatura
- Room temp. – 200 °C
- Desviación de temperatura en la placa
- ±5 °C
Software y control1 dato
- Control
- PLC + PC (Windows 10 Pro OS)
Máquina4 datos
- Modelo
- jCURE-5+
- Medidas (largo × ancho × alto)
- 4 940 × 1 560 × 1 250 mm
- Peso
- 1 750 kg
- Normas que cumple
- SMEMA, CE
Instalación4 datos
- Tensión
- 380 VAC (3 Phase, 5 wire)
- Potencia total
- 24,2 kW
- Caudal de extracción
- 5 m³/min x 2 pcs
- Diámetro de la salida de extracción
- 150 mm × 2 pcs
Fuente: ficha del fabricante (JTU).
Te puede interesar.
Hornos de curado
Preguntas frecuentes.
¿Horno de curado IR o UV?

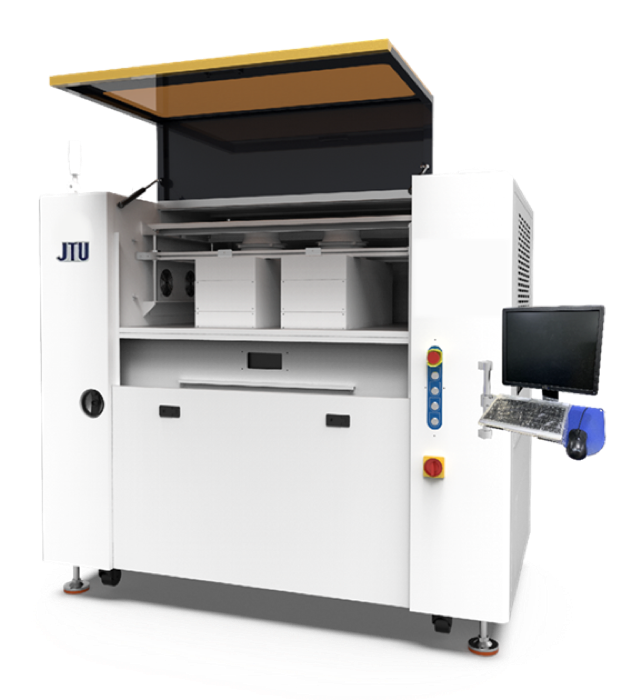

El jCURE IR cura con calor, con infrarrojos hasta 200 °C; el jCURE-2UV, con luz ultravioleta. Cuál te conviene depende de cómo cure tu producto.
¿Qué placas admiten?
En los dos, transportador de 50 a 460 mm de ancho con ajuste automático, y 100 mm libres por arriba y por abajo.
