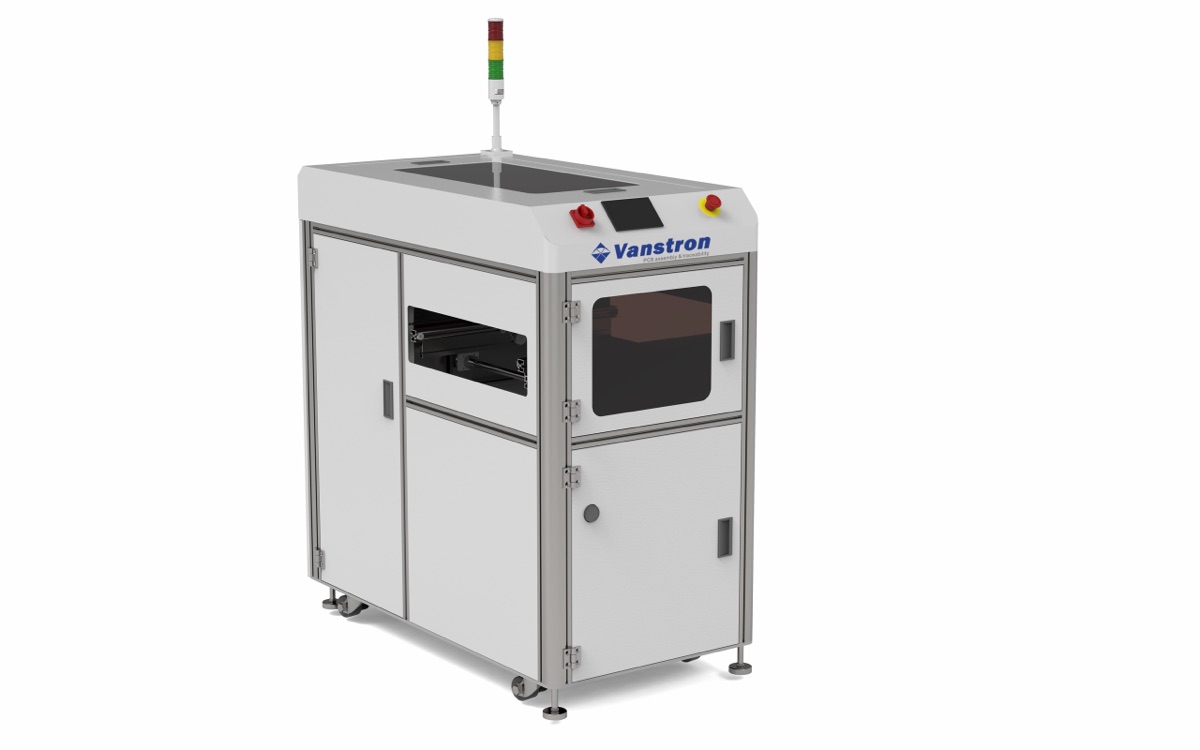

VANSTRON Cargador por vacío VK-460

El cargador de almacén (magazine loader) mete en línea placas que vienen en almacenes (racks), sean desnudas o ya montadas. El destacker coge placas desnudas apiladas una sobre otra y las va soltando de una en una: separa la de abajo con levas y la deja suave sobre las cintas ESD (Bare boards Loader-Destacker DL-350, p. 21). Si solo cargas placa desnuda, el destacker sale más a cuenta; si trabajas con almacenes, el cargador.

Fuente: Bare boards Loader-Destacker DL-350, p. 21

Depende de lo que te dure un almacén. El de un almacén está pensado para series cortas o para la cara de abajo (Single magazine loader SL-…LS-E, p. 5). El multialmacén lleva 4 almacenes (arriba 1, abajo 2 y 1 en medio) y es para volumen alto, así el operario no está pendiente todo el rato (Multi magazine loader SL-…L-E, p. 8).

Fuente: Single magazine loader SL-…LS-E, p. 5; Multi magazine loader SL-…L-E, p. 8

Desde 50 × 50 mm hasta 535 × 460 mm, según el modelo: hay cuatro tamaños, de 330 × 250 mm (SL-250) a 535 × 460 mm (SL-460) (Single y Multi magazine loader, p. 5 y 8). Los destackers llegan a 50-560 × 50-460 mm en el DL-350 (p. 21) y a 50-500 × 50-460 mm en el apilador DLS-350 (p. 22).

Fuente: Single y Multi magazine loader, p. 5 y 8; p. 21; p. 22

Sí. Todos llevan interfaz SMEMA, altura de transporte de 900 mm ± 50 mm y sentido izquierda a derecha de serie (todas las fichas del folleto, p. ej. p. 5). Es el estándar de cualquier línea SMT, así que se ponen delante de la serigrafía o detrás del horno sin complicaciones.

Fuente: todas las fichas del folleto, p. ej. p. 5

El cambio de almacén es de 30 s, con opción de 15 s (Single magazine unloader SUL-…LS-E, p. 9; Multi magazine unloader SUL-…L-E, p. 11). En el multialmacén, mientras uno trabaja el operario repone los otros por delante, así que la línea no tiene por qué parar.

Fuente: Single magazine unloader SUL-…LS-E, p. 9; Multi magazine unloader SUL-…L-E, p. 11

Sí: los modelos de 90° o en «L» ahorran largo de línea, y la parte por donde entran los almacenes se puede poner delante o detrás, como mejor te encaje (Multi magazine Loader space save type ASL-…, p. 12).

Fuente: Multi magazine Loader space save type ASL-…, p. 12

Sí, con el descargador NG/OK: un transportador lanzadera manda las buenas a un almacén y las malas a otro. También sirve como descargador de doble carril para volumen alto (Dual magazine / NG/OK magazine unloader DSUL-…-E, p. 17).

Fuente: Dual magazine / NG/OK magazine unloader DSUL-…-E, p. 17

La mayoría piden aire a 4-6 bar (el destacker DL-350, 0,4 MPa) y van a 220 V / 110 V monofásico, 50-60 Hz (p. 5, 21 y 23). Nada de trifásica: se enchufan como cualquier equipo de taller.

Fuente: p. 5, 21 y 23

En los de almacén, componentes de hasta 50 mm por arriba y 30 mm por abajo (p. 5). En los destackers, placa de 0,6 a 3,5 mm y una pila de 227 mm (DL-350, p. 21) o 240 mm (DLS-350, p. 22). El cargador por vacío acepta placas desde 0,6 mm, de hasta 1 kg, y unas 400 placas de 0,6 mm por carga (Vacuum loader VK-460, p. 23).

Fuente: p. 5; DL-350, p. 21; DLS-350, p. 22; Vacuum loader VK-460, p. 23

Todos llevan certificado CE, se controlan con PLC Mitsubishi y pantalla táctil, y tienen baliza luminosa para ver el estado de un vistazo (p. 5 y siguientes). Si quieres, te ayudamos a escoger el que encaje con tu línea y te lo dejamos funcionando.

Fuente: p. 5 y siguientes
