JUKI LX-8

Velocidad o versatilidad: tú eliges el cabezal.1

Descargar el brochurePedir oferta

Lo esencial.

  • En proceso · vídeo de JUKI

    Cabezal P20S. Veinte boquillas que recogen sin parar, desde el chip 0201, con el cabezal a la altura justa de cada pieza.4

  • En proceso · vídeo de JUKI

    Cabezal TAKUMI. El láser sube o baja con cada pieza y la reconoce a su altura, de la más pequeña a la más grande.5

  • En proceso · vídeo de JUKI

    Cambio de cabezal. Lo saca y lo vuelve a poner el propio usuario.6

  • En proceso · vídeo de JUKI

    Pantalla táctil. Se maneja como un móvil, con lo más usado arriba.7

En proceso. De momento, tramos de los vídeos oficiales de JUKI; el objetivo es hacer los nuestros.

Tres claves de la LX-8

Ejemplos de aplicación.

Lo que JUKI recomienda montar con la LX-8, según el cabezal.

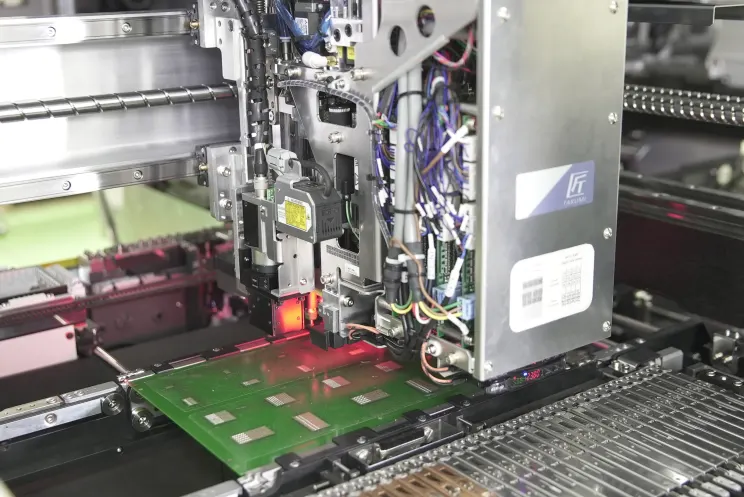

  • El cabezal TAKUMI de la LX-8 sobre una placa, con el láser encendido
    Muchas referencias, series cortas. Con dos TAKUMI y hasta 160 alimentadores, la línea cambia de producto rápido.9

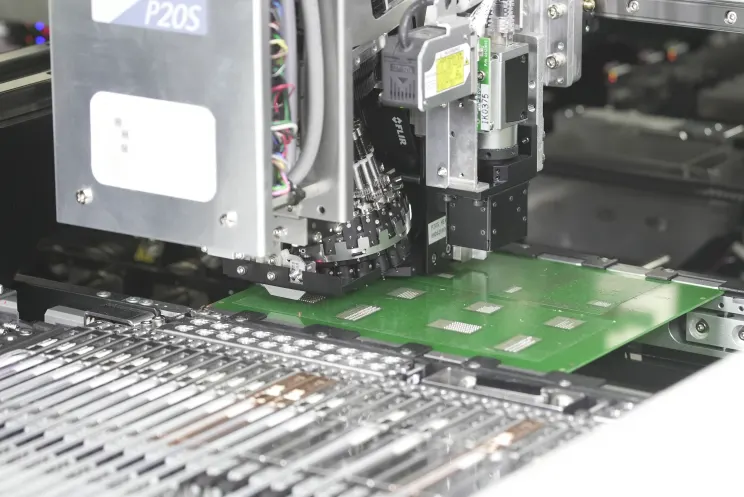

  • El cabezal P20S de la LX-8 sobre una placa
    Alta densidad de chips pequeños. Con dos P20S, desde el chip 0201 y a la máxima velocidad.10
  • En proceso
    Indicadores LED. El P20S reconoce cada LED de forma estable, aunque monte sin parar.11

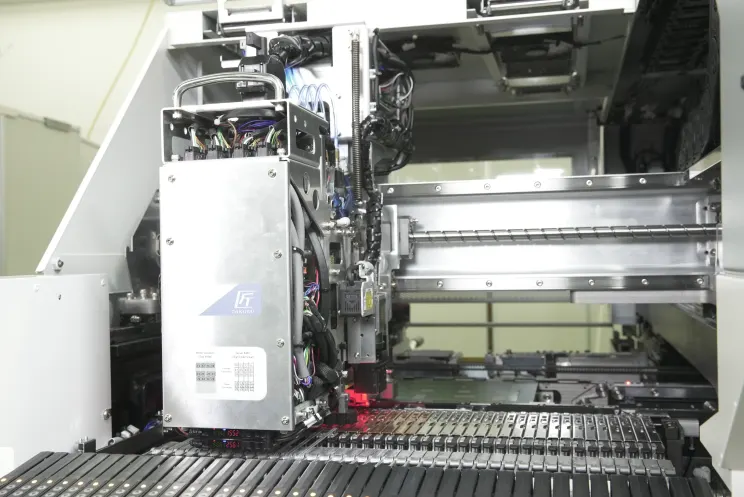

  • El cabezal TAKUMI de la LX-8 sobre el banco de alimentadores, con la luz roja del láser
    SOP, QFP y BGA. El láser las reconoce del 03015 a □50 mm, aunque cambie la forma de los terminales o el brillo.12

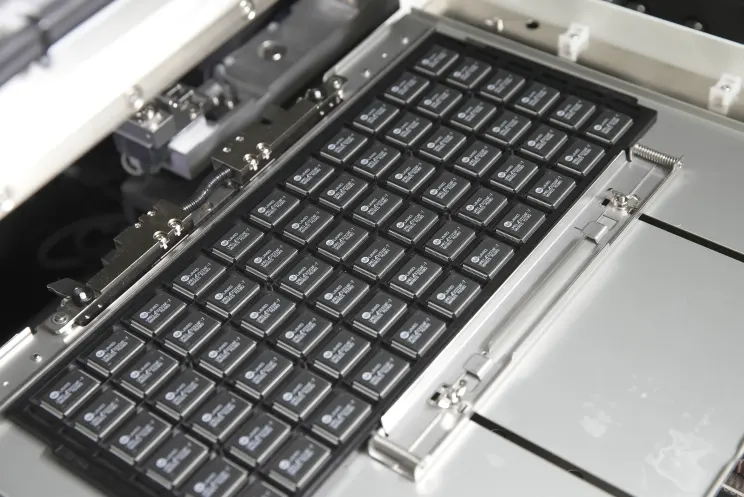

  • Bandeja de circuitos integrados en el servidor de bandejas TR8 de JUKI
    Conectores y piezas pesadas. Con el servidor de bandejas TR8SR, el cabezal las coge directamente de la bandeja.13
  • En proceso
    En línea con una RX-8. Juntas, JUKI las propone para una línea rápida y de uso general.14

Ejemplos del folleto JUKI LX-8, p. 3, 4, 5 y 6, y de su ficha técnica, p. 5. Fotos: JUKI.

Por qué con Bwit.

  • Te asesora un técnico.

    Configuramos la máquina para tu placa y tu volumen.

  • Instalación.

    La ponemos en marcha en tu planta.

  • Formación.

    Para operarios y programadores.

  • Servicio técnico.

    Cerca de ti.

  • Recambios.

    Boquillas, alimentadores y consumibles.

JUKI LX-8

Especificaciones técnicas.

Datos del folleto y de la ficha técnica de JUKI15

Placa2 datos

Tamaño de placa (mínimo)
50 × 50 mm
Tamaño de placa (máximo, sujeción simple)
410 × 400 mm

Componentes5 datos

Altura de componente
3 mm (P20S) / 22 mm (Takumi)TAKUMI: ficha técnica de JUKI (DOC00000395, p. 9 y 21). En la revisión J de la máquina, hasta 25 mm.
Tamaño de componente (mínimo)
0201 (P20S) / 03015 (Takumi)
Tamaño de componente (máximo)
□5 mm (P20S) / □65 mm, 10 × 90 mm, 50 × 75 mm (Takumi)
Capacidad de alimentadores (cinta)
Máx. 136 (P20S × 2) / Máx. 148 (P20S × Takumi) / Máx. 160 (Takumi × Takumi)
Capacidad de alimentadores (bandeja) TR8SR
— (P20S × 2) / Máx. 30 (P20S × Takumi) / Máx. 60 (Takumi × Takumi)

Rendimiento y precisión3 datos

Velocidad de colocación (óptima)
105 000 CPH (P20S × 2) / 99 500 CPH (P20S × Takumi) / 94 000 CPH (Takumi × Takumi)
Velocidad de colocación (IPC 9850)
65 000 CPH (P20S × 2) / 63 500 CPH (P20S × Takumi) / 62 000 CPH (Takumi × Takumi)
Precisión de colocación Cpk ≥ 1
±40 µm (P20S) / ±35 µm (Takumi)TAKUMI: en la ficha técnica de JUKI, ±50 µm (Cpk ≥ 1) en chip 1005, y ±35 µm en 03015 y 0402 (DOC00000395, p. 9 y 16). Nota 8.

Máquina3 datos

Cabezal
Dos por máquina, a elegir y combinables: P20S (planetario, 20 boquillas) o TAKUMI (con láser)
Medidas de la máquina (ancho × fondo × alto)
1 600 × 1 924 × 1 440 mm
Peso (aprox.)
2.400 kg o menos

Instalación4 datos

Alimentación eléctrica
Trifásica AC 200 V (estándar); de AC 200 V a AC 415 V con el transformador opcional
Potencia aparente
2,49 kVA
Presión de aire
0,5 ± 0,05 MPa
Consumo de aire (estándar)
50 L/min (ANR)

Fuente: ficha del fabricante (JUKI).

Descargar brochure (PDF, 1,6 MB)

Folleto oficial de JUKI · en español · 10 páginas.

Notas

  1. Dos cabezales a elegir: el P20S, de alta velocidad, y el TAKUMI, versátil; el «concepto de fusión» de la LX-8. Folleto JUKI LX-8, p. 3, 4, 5 y 8.
  2. 105.000 CPH en condiciones óptimas, con dos cabezales P20S, «los más altos de su clase»; 99.500 con P20S y TAKUMI; 94.000 con dos TAKUMI. Según IPC 9850: 65.000, 63.500 y 62.000 CPH. Folleto JUKI LX-8, p. 3 y 10; folleto JUKI LX-8 (inglés, rev. 4), p. 6; ficha técnica, p. 6 y 11.
  3. 160 alimentadores con dos TAKUMI (148 con P20S y TAKUMI; 136 con dos P20S), con alimentadores RF08AS de 8 mm; el siguiente se puede dejar preparado en el banco y el cambio se acorta. Folleto JUKI LX-8, p. 4 y 10; ficha técnica, p. 9.
  4. Cabezal planetario P20S: 20 boquillas que aspiran sin parar, con vacío estable incluso en piezas 0201, y el cabezal a 0,5, 2 o 3 mm de altura según la pieza. Piezas de hasta 3 mm de alto. Folleto JUKI LX-8, p. 3 y 10; ficha técnica, p. 6 y 9. Vídeo: JUKI, «LX-8 Productivity», 0:32-0:38.
  5. Cabezal TAKUMI con reconocimiento láser: el sensor se pone a la altura de la pieza (1, 3, 6, 12 o 20 mm, y 25 mm solo en la revisión J de la máquina) y reconoce del 03015 a □50 mm. Folleto JUKI LX-8, p. 3 y 6; ficha técnica, p. 9 y 21. Vídeo: JUKI, «LX-8 promotion», 1:04-1:10.
  6. Los cabezales se cambian fácilmente, también por el propio usuario, sin cambiar el diseño de la línea. Folleto JUKI LX-8, p. 4 y 5; ficha técnica, p. 5. Vídeo: JUKI, «LX-8 Flexibility, head replacement», 0:33-0:37.
  7. Panel de operación táctil, «similar a un teléfono inteligente», con las funciones más usadas en la pantalla de arriba. Folleto JUKI LX-8, p. 4. Vídeo: JUKI, «LX-8 Productivity», 1:40-1:44.
  8. Precisión. Folleto JUKI LX-8, p. 10: ±35 µm (Cpk ≥ 1) con el reconocimiento láser del TAKUMI y ±40 µm con el P20S. Ficha técnica, p. 9 y 16: con el láser del TAKUMI, ±50 µm (Cpk ≥ 1) en chip 1005, y ±35 µm en 03015 y 0402.
  9. Producción de muchas referencias en lotes pequeños con el cabezal TAKUMI: ficha técnica, p. 5. 160 alimentadores con dos TAKUMI y cambio más corto: folleto JUKI LX-8, p. 4 y 10.
  10. «Especificaciones de montaje de ultra alta velocidad y alta densidad» con P20S: folleto JUKI LX-8, p. 5. Desde el chip 0201 y 105.000 CPH con dos P20S: folleto, p. 3 y 10.
  11. «Óptimo para la colocación de LED»: con el P20S, reconocimiento estable incluso en montaje continuo, para indicadores LED. Folleto JUKI LX-8, p. 5. Boquillas para LED del P20S: ficha técnica, p. 12 y 13.
  12. «Se pueden reconocer varias formas de componentes, como SOP, QFP, BGA desde 03015 componente mínimo hasta □50 mm», sin verse afectado por la forma de los electrodos ni el brillo. Folleto JUKI LX-8, p. 6.
  13. «Partes grandes se suministran en bandejas»: con el servidor de bandejas TR8SR (opcional), el cabezal coge directamente piezas irregulares, como conectores y piezas pesadas. Hasta 60 bandejas con dos TAKUMI. Folleto JUKI LX-8, p. 5 y 10.
  14. «Línea de mezcla RX-8 + LX-8»: «línea de uso general de alta producción con capacidades mejoradas de uso general y de alta velocidad». Folleto JUKI LX-8, p. 5.
  15. Tabla del folleto JUKI LX-8, p. 10, con la placa de sujeción simple, salvo la altura de pieza del TAKUMI: la de la ficha técnica, 22 mm, y 25 mm solo en la revisión J de la máquina (p. 9 y 21); el folleto dice 25 mm. Velocidad IPC 9850: folleto JUKI LX-8 (inglés, rev. 4), p. 6, y ficha técnica, p. 11. Precisión: ver la nota 8.

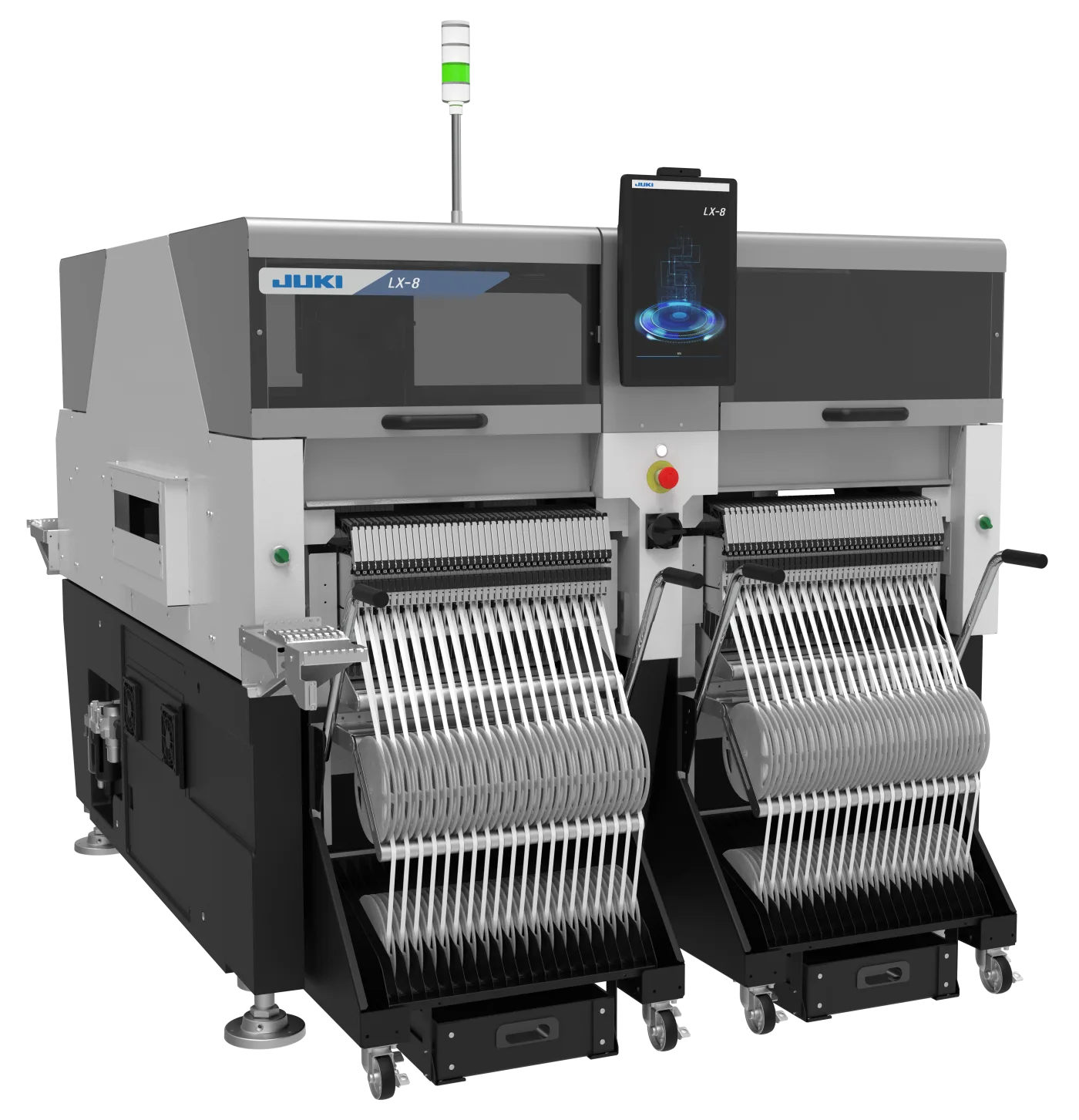

Fotos y vídeos: JUKI. La cabecera es una recreación con el modelo 3D de la web. Lo marcado «En proceso» aún no es la versión definitiva.
