JUKI RX-8

Hasta 100.000 CPH en menos de un metro de ancho.1

Descargar el brochurePedir oferta

Lo esencial.

  • En proceso · vídeo de JUKI

    Dos cabezales. Cada uno trabaja a su ritmo, sin esperar al otro.4

  • En proceso

    Cabezal P20. Veinte boquillas: más piezas en cada viaje a la placa.5

  • En proceso · vídeo de JUKI

    Cámara en el cabezal. Ve si falta la pieza o si está del revés, y corrige dónde recogerla.6

  • En proceso · vídeo de JUKI

    Eje de giro inclinado. Recoge y coloca con el recorrido más corto.7

En proceso. De momento, tramos de los vídeos oficiales de JUKI; el objetivo es hacer los nuestros.

Tres claves de la RX-8

Ejemplos de aplicación.

Lo que JUKI recomienda montar con la RX-8.

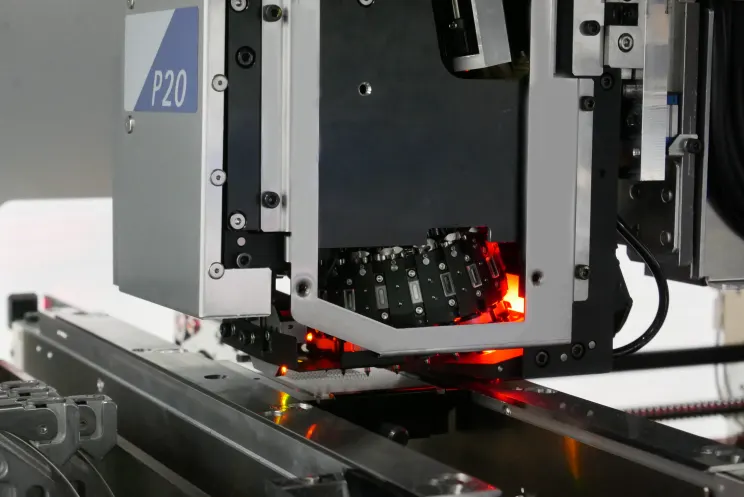

  • El cabezal P20 de la RX-8 sobre una placa, con la luz roja encendida
    Chips muy pequeños y CI pequeños. Para eso está pensado el P20: del 0402 a □5 mm y hasta 3 mm de alto.8
  • En proceso
    Luces de borde LED. JUKI la propone para colocarlas con alta densidad y precisión.9
  • En proceso
    Muchas piezas del mismo carrete. El P20 las recoge y las coloca a alta velocidad desde un solo carrete.10
  • En proceso
    En línea con una LX-8. Juntas, JUKI las propone para una línea rápida y de uso general.11

Ejemplos del folleto JUKI RX-8, p. 3, y del folleto JUKI LX-8, p. 5. Foto: JUKI.

Por qué con Bwit.

  • Te asesora un técnico.

    Configuramos la máquina para tu placa y tu volumen.

  • Instalación.

    La ponemos en marcha en tu planta.

  • Formación.

    Para operarios y programadores.

  • Servicio técnico.

    Cerca de ti.

  • Recambios.

    Boquillas, alimentadores y consumibles.

JUKI RX-8

Especificaciones técnicas.

Datos del folleto y de la ficha técnica de JUKI12

Placa2 datos

Tamaño de placa (mínimo)
50 × 50 mm
Tamaño de placa (máximo)
510 × 450 mmEn modo de placa larga. En modo normal, hasta 420 × 450 mm (DOC00000370, p. 18).

Componentes3 datos

Altura de componente
3 mm
Tamaño de componente
0402 – □5 mmTambién 0201 y 03015, con sus boquillas, que se piden aparte a JUKI (DOC00000370, p. 14 y 16).
Capacidad de alimentadores
Hasta 56 (RF08AS)

Rendimiento y precisión3 datos

Velocidad de colocación (óptima, chip)
100 000 CPH
Velocidad de colocación (IPC 9850)
55 000 CPH
Precisión de colocación Cpk ≥ 1
±40 µmEn la ficha técnica de JUKI: ±40 µm del chip 0402 al 1005, con Cpk ≥ 1 solo en el 0603; como referencia, ±80 µm en 1608 y ±100 µm en 2012 o mayores (DOC00000370, p. 17).

Máquina3 datos

Cabezal
Dos cabezales P20 (planetarios, de 20 boquillas)
Medidas de la máquina (ancho × fondo × alto)
998 × 1 895 × 1 530 mm
Peso (aprox.)
1.810 kg (con banco fijo) / 1.760 kg (con cambio de banco)

Instalación4 datos

Alimentación eléctrica
Trifásica AC 200 V, 220 V – 430 V (de 220 V a 430 V, con un transformador aparte)
Potencia aparente
2,1 kVA
Presión de aire
0,5 ± 0,05 MPa
Consumo de aire (estándar)
20 L/min ANR (durante la operación normal)

Fuente: ficha del fabricante (JUKI).

Descargar brochure (PDF, 551 KB)

Folleto oficial de JUKI · en español · 4 páginas.

Notas

  1. «La nueva cabeza de colocación P20 alcanza velocidades de hasta 100,000 CPH», en condiciones óptimas; «Con solo 998 mm de ancho». Folleto JUKI RX-8, p. 1, 2 y 4. Según IPC 9850: 55.000 CPH (ficha técnica, p. 13).
  2. «Mejor en su clase en colocación por metro cuadrado», según datos de encuesta de mercado de JUKI. Folleto JUKI RX-8, p. 2 (notas *1 y *2).
  3. Folleto JUKI RX-8, p. 4: ±0,04 mm (Cpk ≥ 1). Ficha técnica, p. 10 y 17: ±40 µm del chip 0402 al 1005, con Cpk ≥ 1 solo en el 0603; como referencia, ±80 µm en 1608 y ±100 µm en 2012 o mayores.
  4. Los cabezales izquierdo y derecho producen cada uno a su ritmo, y la espera entre ellos se acorta al mínimo. Ficha técnica, p. 6. Vídeo: JUKI, «RX8 2 heads working», 0:01-0:07.
  5. Cabezal P20 de 20 boquillas, para hacer menos viajes entre la recogida y la colocación. Ficha técnica, p. 6; folleto JUKI RX-8, p. 2 y 3.
  6. El sistema de visión «detecta presencia y ausencia, chips invertidos y la formación de tombstoning» y «corrige automáticamente la posición de recogida de cada pieza». Folleto JUKI RX-8, p. 3. Vídeo: JUKI, «RX-8» (2021), 1:03-1:08.
  7. «By tilting the head rotation axis, parts can be picked and placed with the shortest stroke». Vídeo: JUKI, «RX-8» (2021), 0:56-1:02.
  8. «El P20 está diseñado para la colocación de chips ultra-pequeños y pequeños CI's»: folleto JUKI RX-8, p. 3. Del 0402 a □5 mm y 3 mm de alto: ficha técnica, p. 10.
  9. «Es ideal para colocaciones de alta densidad y alta precisión de luces de borde LED». Folleto JUKI RX-8, p. 3.
  10. «La cabeza planetaria de alta precisión P20 es ideal para la recolección y colocación de alta velocidad desde un solo carrete». Folleto JUKI RX-8, p. 3.
  11. «Línea de mezcla RX-8 + LX-8»: «línea de uso general de alta producción con capacidades mejoradas de uso general y de alta velocidad». Folleto JUKI LX-8, p. 5.
  12. Tabla del folleto JUKI RX-8, p. 4, salvo el tamaño mínimo de pieza: el folleto dice 0201 y pide contactar con JUKI; la ficha técnica da del 0402 a □5 mm (p. 10), y las boquillas de 0201 y 03015 se piden aparte (p. 14 y 16). Velocidad IPC 9850: ficha técnica, p. 13. Placa: ficha técnica, p. 18.

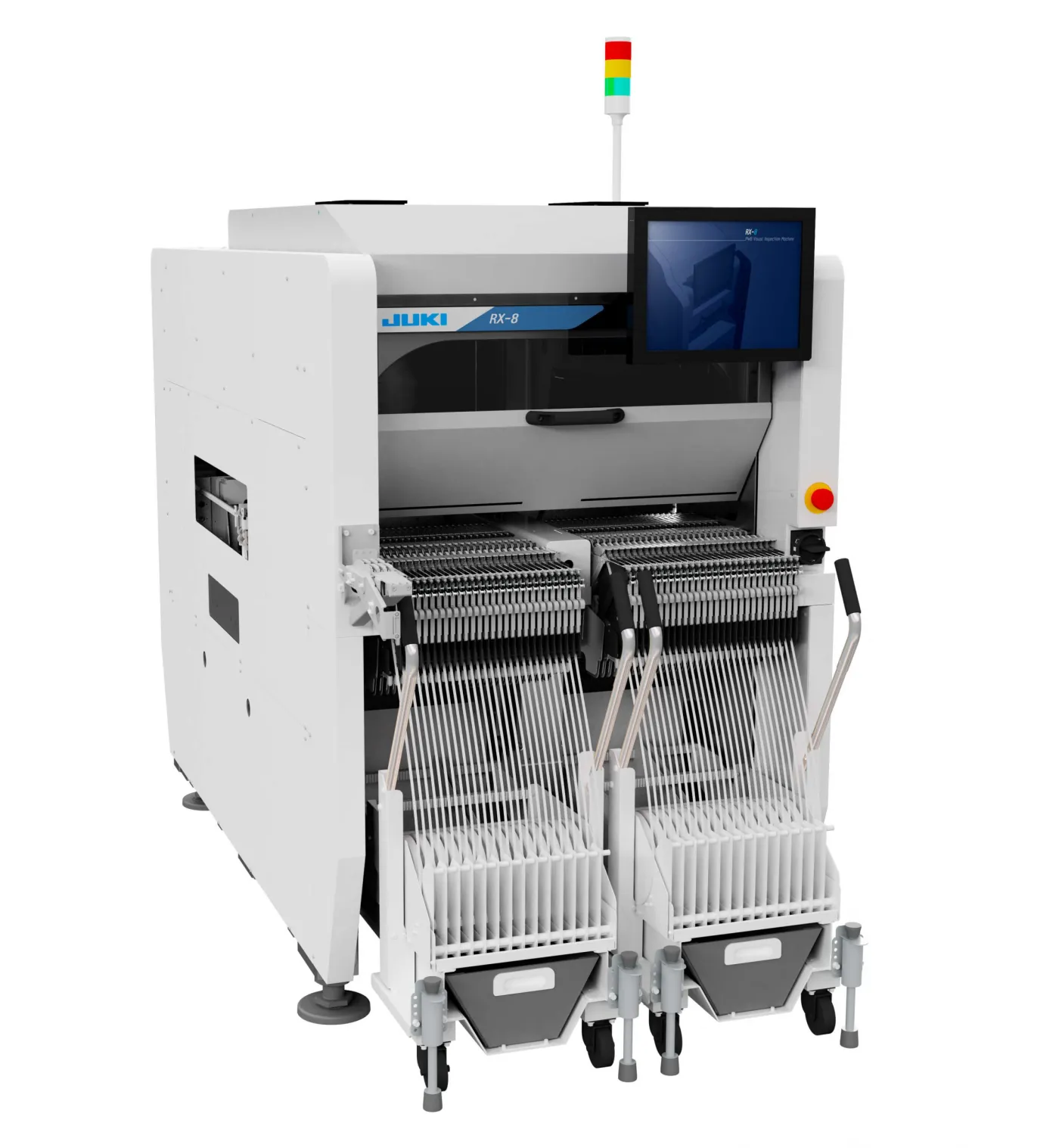

Fotos y vídeos: JUKI. La cabecera es una recreación con el modelo 3D de la web. Lo marcado «En proceso» aún no es la versión definitiva.
