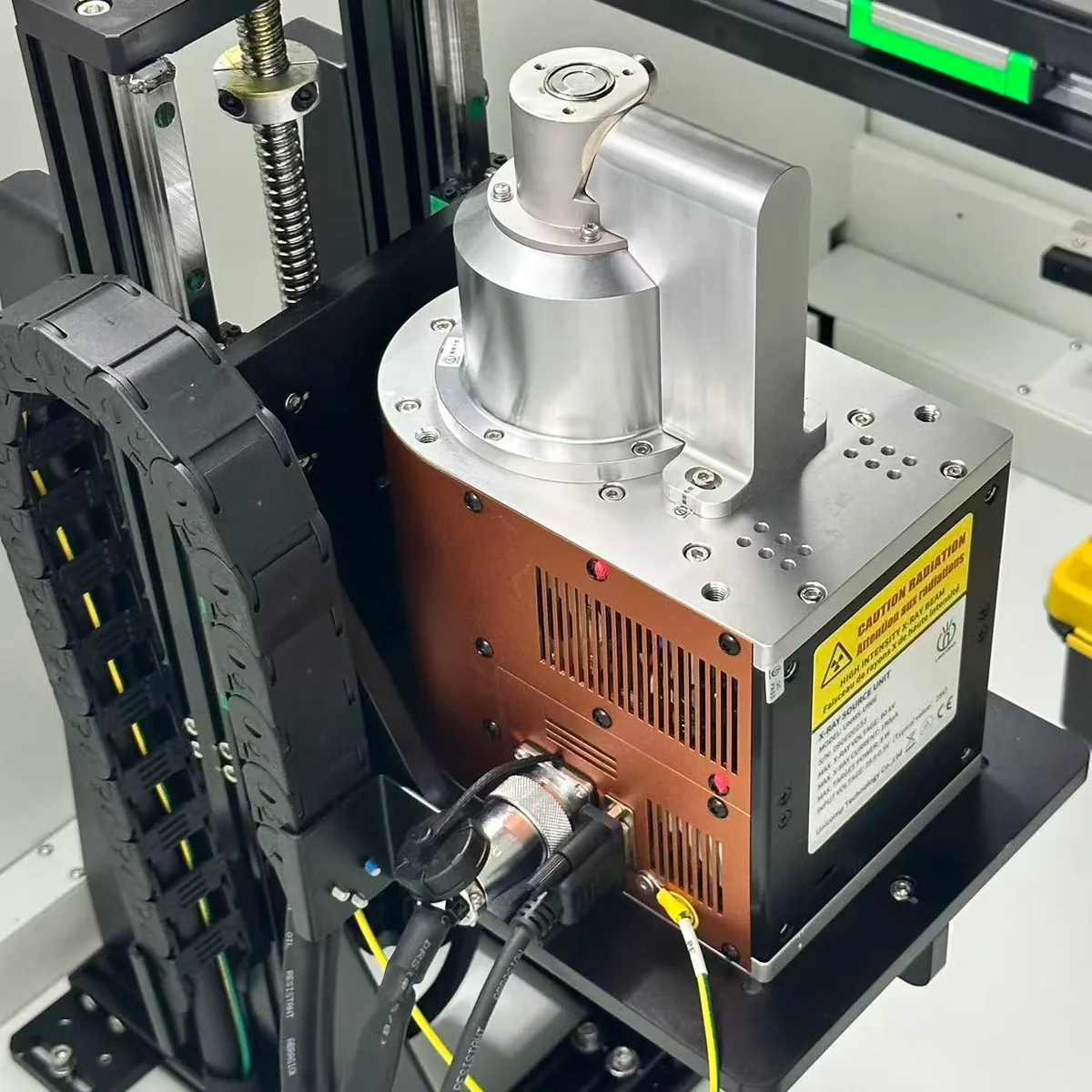

Tensión del tubo. Incorpora tubo de rayos X sellado (90 kV, 8 W) con punto focal de 5 μm para imágenes nítidas.
90kVFuente: ficha del fabricante (UNICOMP)

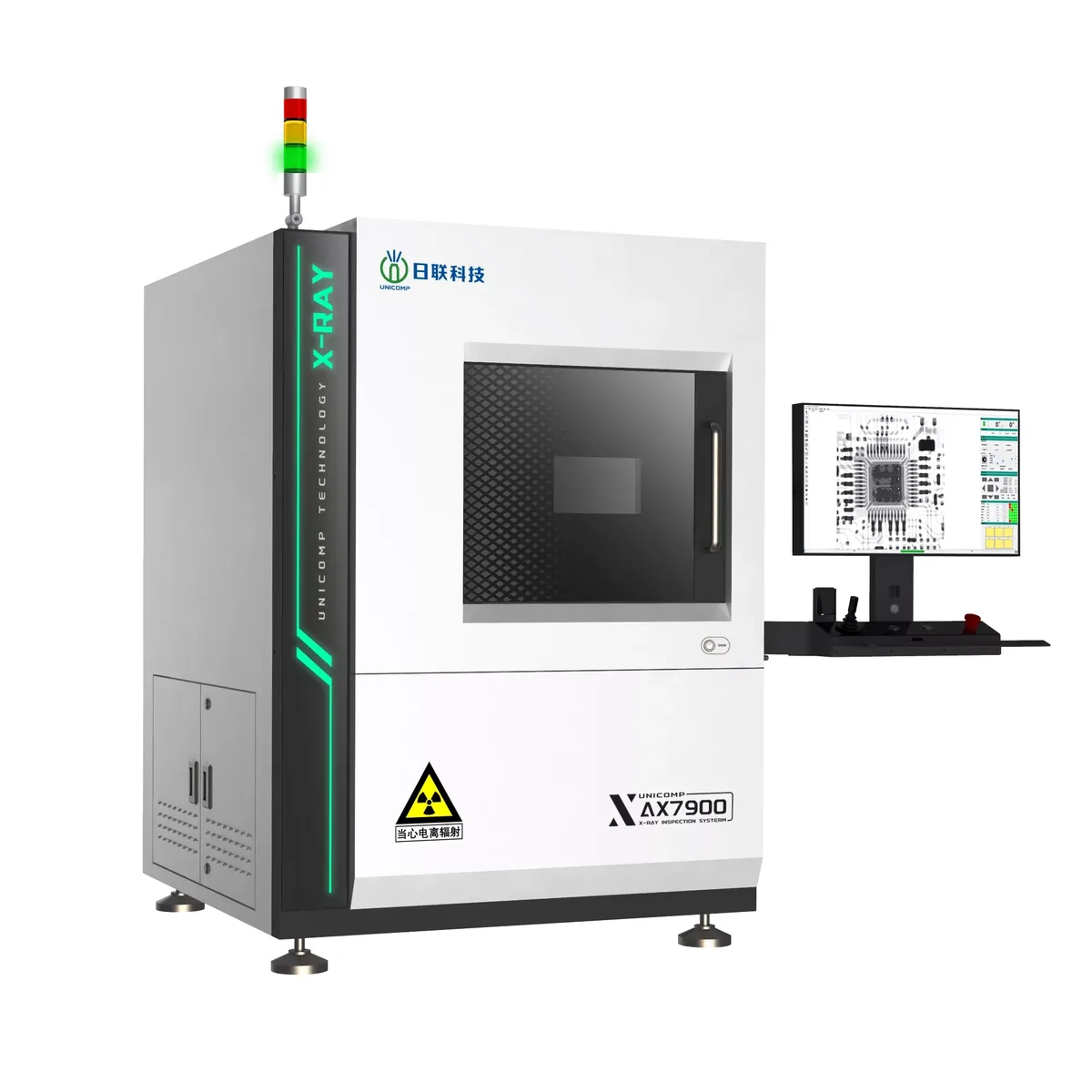

UNICOMP AX7900
X-Ray inspection equipment
Ver en tu naveEn proceso
Lo esencial de la AX7900.
Tamaño de foco. Incorpora tubo de rayos X sellado (90 kV, 8 W) con punto focal de 5 μm para imágenes nítidas.
5µmFuente: ficha del fabricante (UNICOMP)
Área máxima de inspección.
505 × 440mmFuente: ficha del fabricante (UNICOMP)
Potencia máxima del tubo. Incorpora tubo de rayos X sellado (90 kV, 8 W) con punto focal de 5 μm para imágenes nítidas.
8WFuente: ficha del fabricante (UNICOMP)

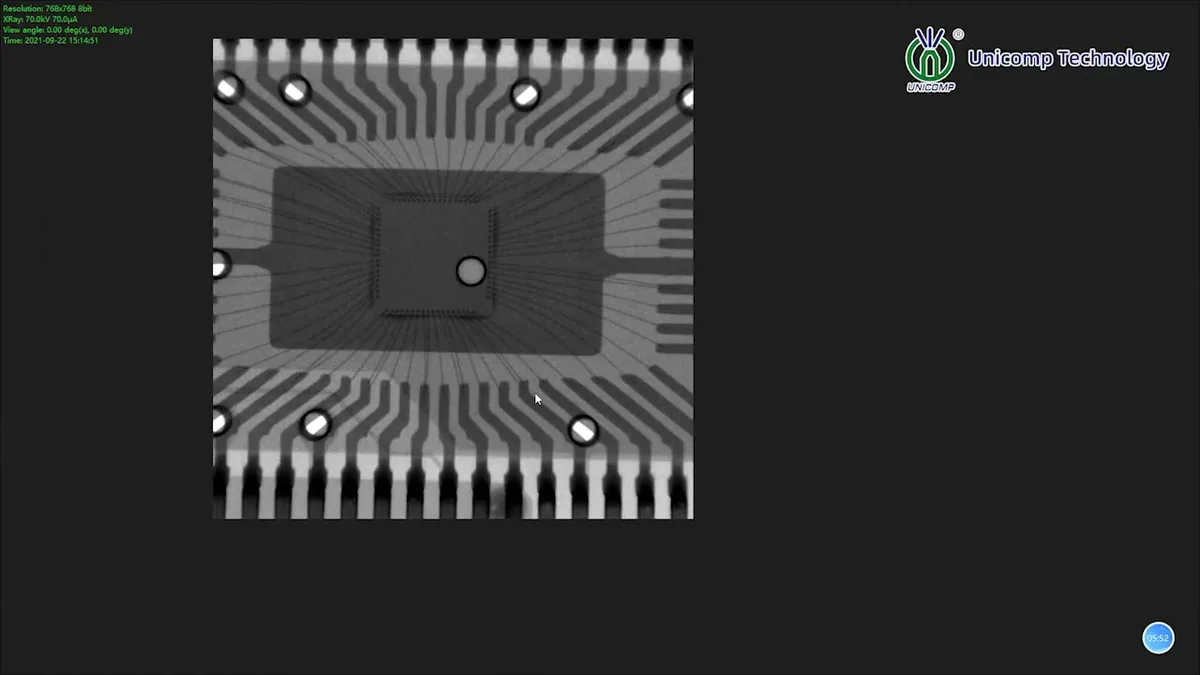

Equipo avanzado de inspección industrial por rayos X para semiconductores, SMT, DIP y componentes electrónicos.
Permite detectar con precisión IC, BGA, CSP, flip chip y múltiples empaquetados, además de baterías de litio, piezas automotrices, fundiciones de aluminio, plásticos moldeados, cerámicas y aplicaciones fotovoltaicas. Integra FPD de alta resolución (1536×1536 píxeles) con área de detección de 129×129 mm y magnificación de hasta 52X. Incorpora tubo de rayos X sellado (90 kV, 8 W) con punto focal de 5 μm para imágenes nítidas.
Incluye software inteligente con medición automática de burbujas en BGA/QFN, herramientas geométricas, CNC para inspección automática y generación de reportes. Compatible con control mediante mouse, teclado y joystick, y equipado con función de reconocimiento por huella y monitoreo de radiación en tiempo real. Ideal para inspección rápida y segura en entornos industriales, cumpliendo estándares FDA y CE.
Especificaciones técnicas.
Rendimiento y precisión2 datos
- Velocidad de fotogramas
- Hasta 30 fps
- Visualización en tiempo real
- Información del proceso de inspección al momento
Proceso6 datos
- Tensión del tubo
- 90 kV
- Tamaño de foco
- 5 µm
- Tipo de tubo
- Sellado
- Potencia máxima del tubo
- 8 W
- Recorrido de los ejes
- Eje Z del tubo: 145 mm · eje Z del detector: 350 mm

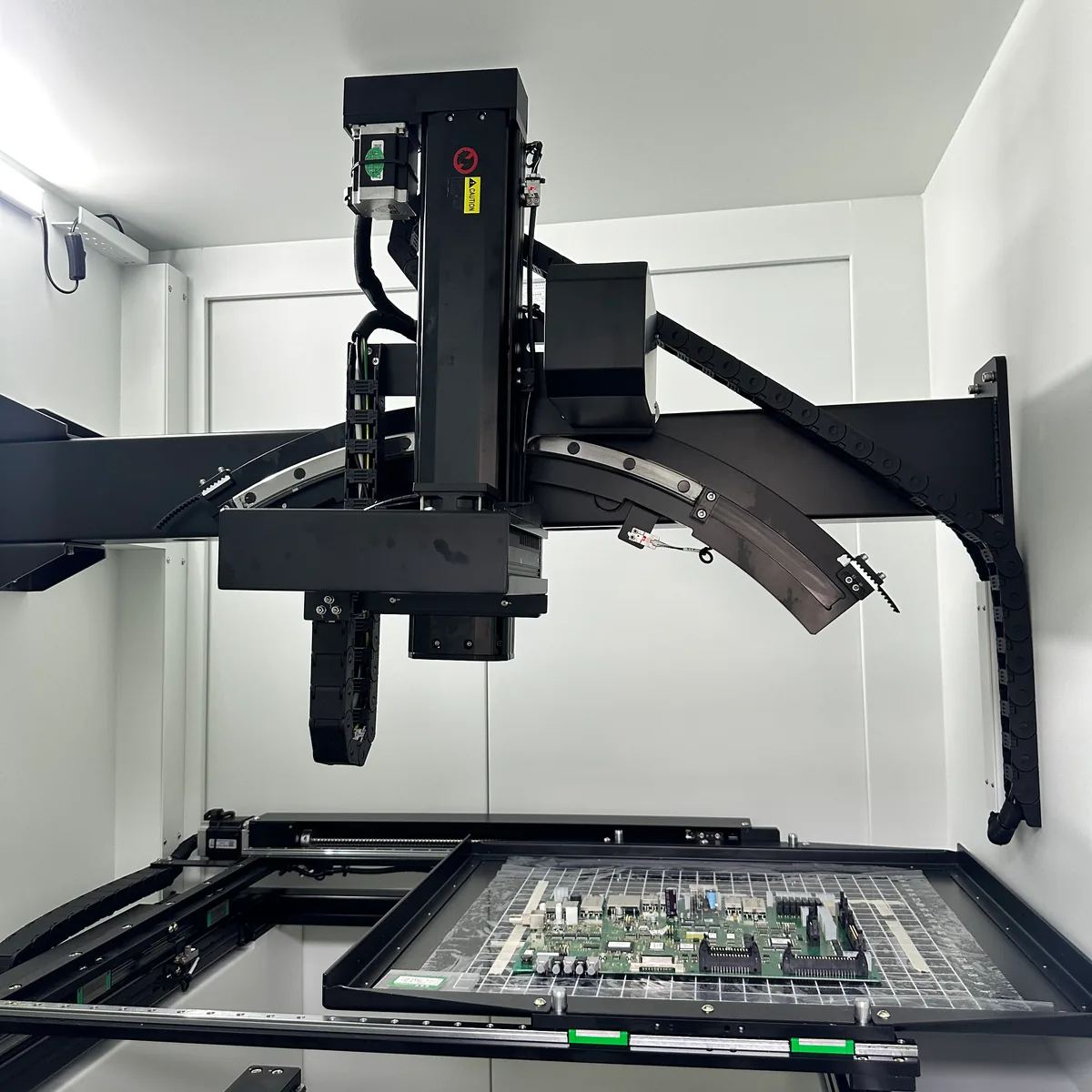

- Inclinación

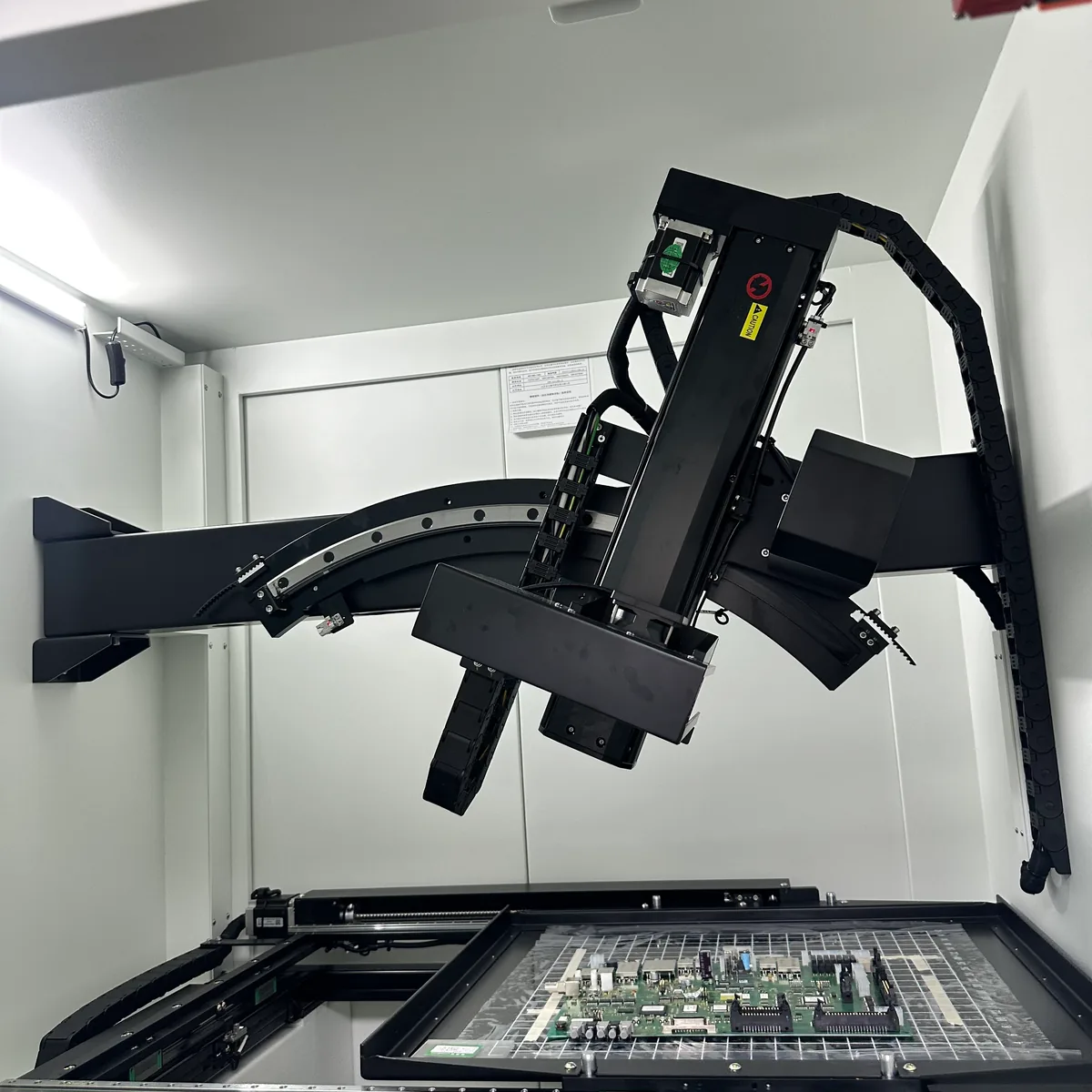

- Detector inclinable ±25°
Óptica e inspección9 datos
- Área máxima de inspección
- 505 × 440 mm
- Aumento geométrico
- 52X (en condiciones concretas)
- Detector
- Detector de panel plano (FPD)
- Tamaño de píxel
- 84 µm
- Área de detección
- 129 × 129 mm
- Matriz de píxeles
- 1536 × 1536
- Medición automática
- Huecos de BGA, QFN y otros encapsulados, con informe de resultados
- Inspección automática CNC
- Por puntos sueltos o en matriz; el programa se crea rápido y el resultado sale en gráfico
- Herramientas de medición múltiples
- Distancia, ángulo, diámetro, polígono y otras medidas geométricas
Software y control4 datos
- Control de movimiento
- Ratón, teclado y joystick
- Navegación
- Localiza rápido cada punto en la imagen real
- Monitor
- Pantalla HD de 24”
- Ordenador
- PC industrial con Intel i7 de 6.ª generación, 16 GB de RAM y disco duro de 1 TB; Windows 11 de 64 bits
Máquina3 datos
- Seguridad radiológica
- < 1 µSv/h
- Medidas (ancho × fondo × alto)
- Aprox. 1200 × 1285 × 1700 mm
- Peso de la máquina
- Aprox. 1235 kg
Datos generales5 datos
- Área máxima de carga
- 600 × 520 mm
- Puerta
- Manual
- Acceso
- Con huella dactilar o contraseña (doble canal)
- Vigilancia de la radiación
- Sistema que vigila la energía de los rayos y enseña su estado
- Aplicaciones
- Semiconductores, SMT, DIP y componentes electrónicos; encapsulados IC, BGA, CSP y flip chip; baterías de litio; piezas de automoción y fundición de aluminio; fotovoltaica, plásticos moldeados, cerámica y otras industrias
Instalación2 datos
- Alimentación
- 220 V ±10 %, 50/60 Hz, 4 A
- Consumo
- 800 W
Fuente: ficha del fabricante (UNICOMP).
