X-Ray inspection equipment
Tensión del tubo. Este sistema combina un tubo de rayos X sellado de alta potencia (130 kV, 65 W) con un detector FPD de alta resolución (1536×1536 píxeles), ofreciendo una magnificación geométrica de 41× y un área de detección de 129×129 mm.
Tamaño de foco.
Área máxima de inspección.
Potencia máxima del tubo. Este sistema combina un tubo de rayos X sellado de alta potencia (130 kV, 65 W) con un detector FPD de alta resolución (1536×1536 píxeles), ofreciendo una magnificación geométrica de 41× y un área de detección de 129×129 mm.

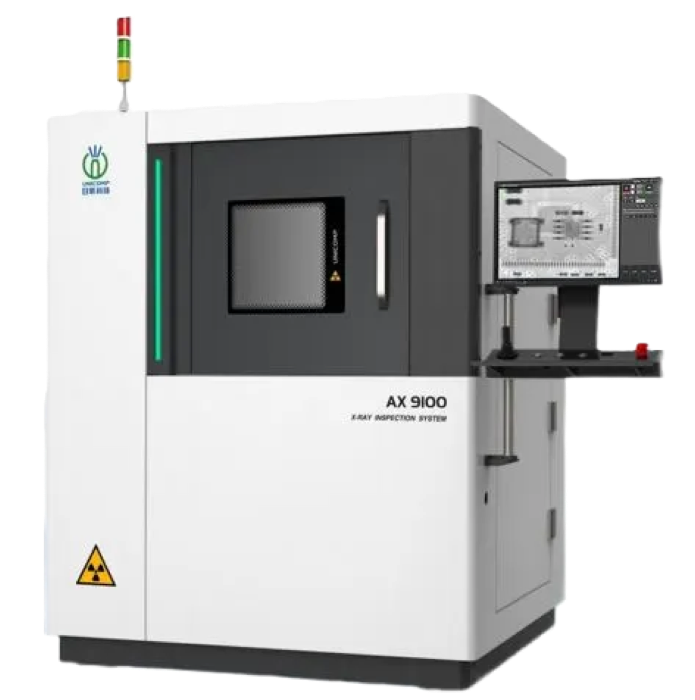

El AX9100 es un equipo avanzado de inspección industrial por rayos X, diseñado para aplicaciones en semiconductores, SMT, DIP y componentes electrónicos, incluyendo IC, BGA, CSP, flip chip y empaquetados múltiples.
También es ideal para inspección de baterías de litio, piezas automotrices, fundiciones de aluminio, plásticos moldeados, cerámicas y productos fotovoltaicos. Este sistema combina un tubo de rayos X sellado de alta potencia (130 kV, 65 W) con un detector FPD de alta resolución (1536×1536 píxeles), ofreciendo una magnificación geométrica de 41× y un área de detección de 129×129 mm. Incorpora funciones avanzadas como algoritmo Hyperdivision para mejorar la claridad, navegación rápida, medición automática de burbujas en BGA/QFN, y CNC para inspección automática.
Permite inclinar el detector hasta 60°. Cumple con estándares FDA y CE, garantizando seguridad radiológica.
Fuente: ficha del fabricante (UNICOMP).

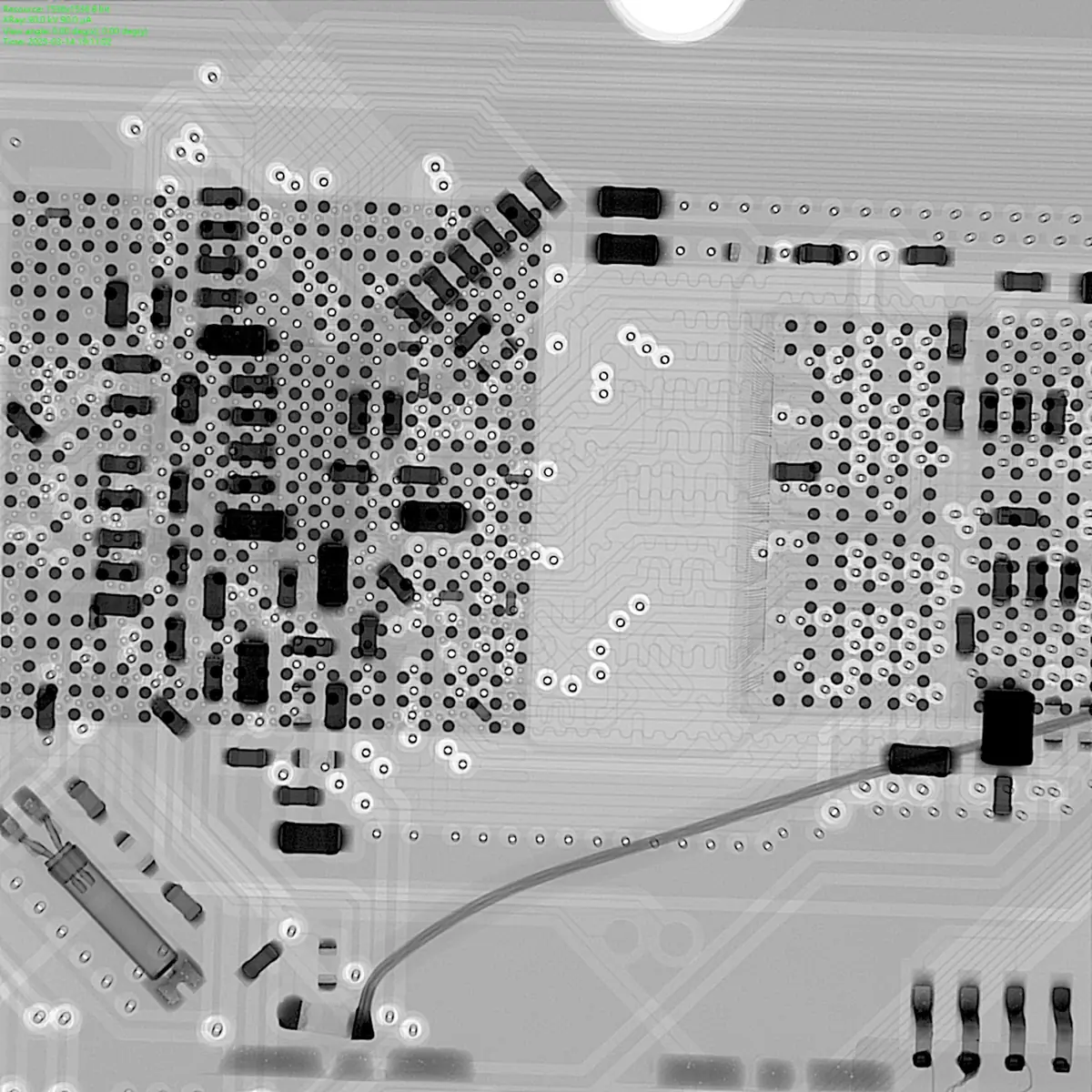

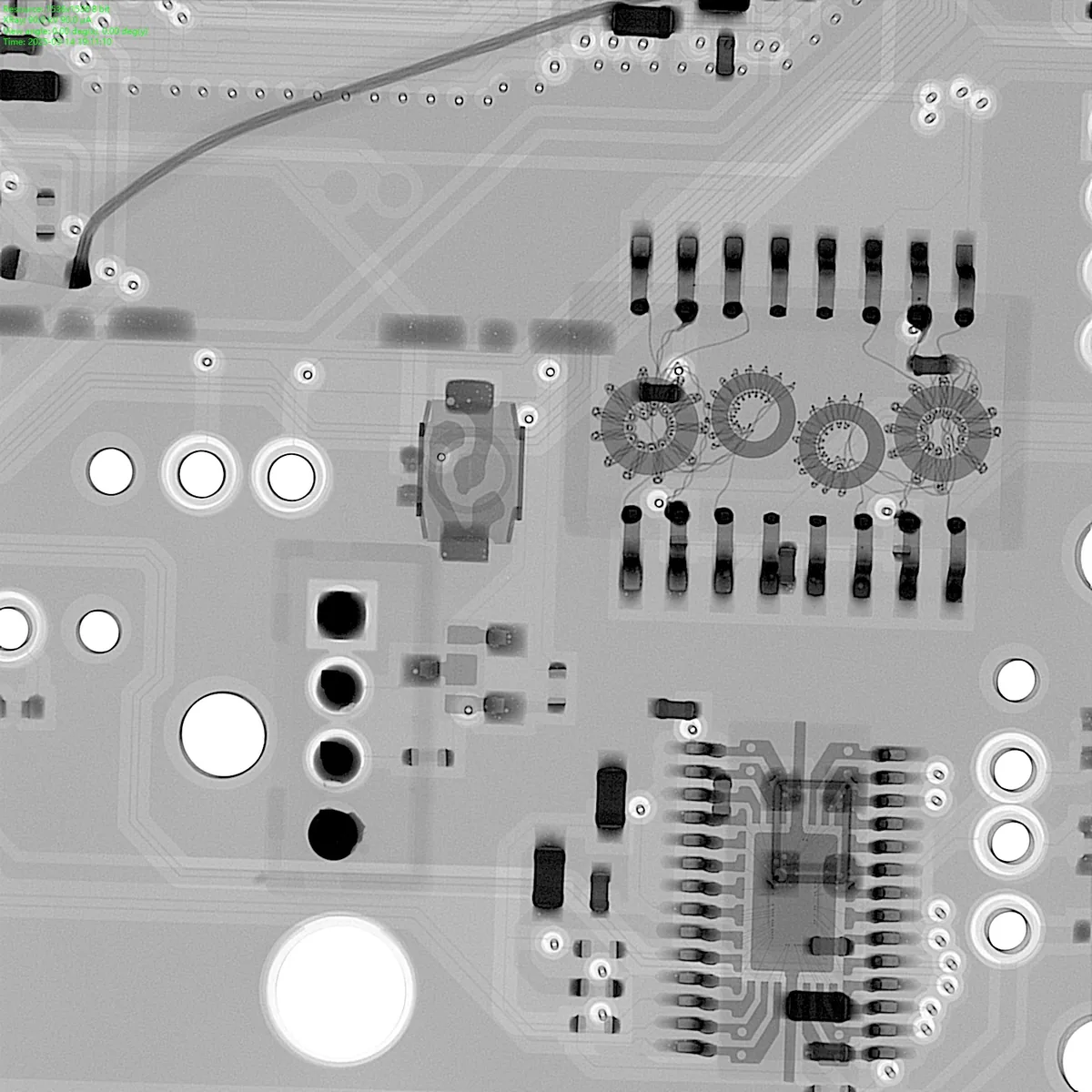

Inspección por rayos X

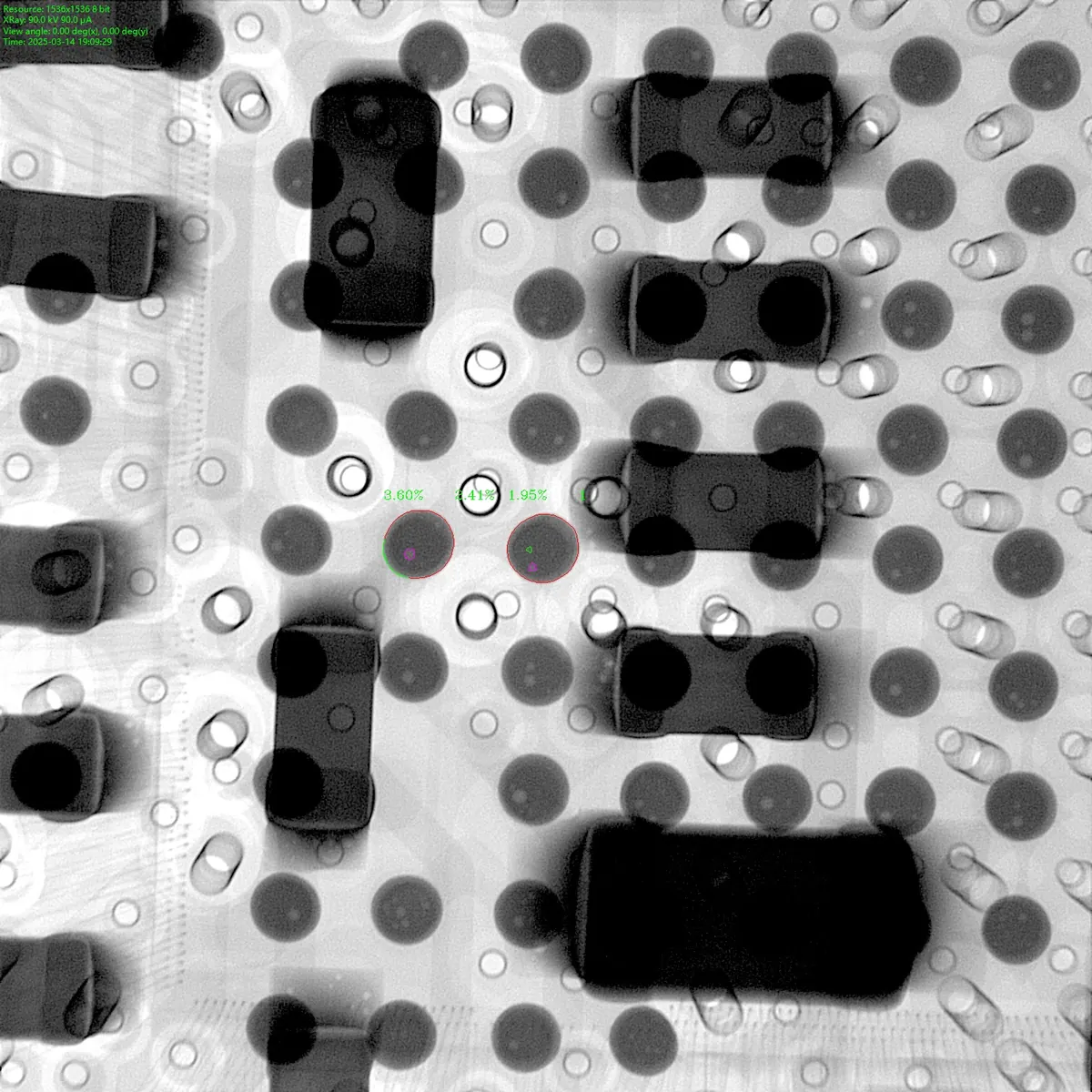

Lo que queda debajo del componente: atraviesan la placa y miden las burbujas de soldadura (voids) en BGA, QFN y otros encapsulados.
Offline cargas la placa a mano, mides y sacas informe. En línea va dentro de la producción: es el caso de la LX2000 o la LX9200 3D.
Depende de lo que busques. Hay equipos que hacen las tres en uno, como la AX9100VS (≤ 2 µm) o la LX9200 (de 9 a 30 µm).
Depende del modelo: de 250 x 330 mm de zona de inspección en la CX3000 de sobremesa a 565 x 510 mm en la AX9100.
Foco de 5 µm en la AX7900, AX8200MAX, AX8300 y AX8500, y aumentos desde 600X (AX8200MAX) hasta 2500x en la AX9500.
La mayoría llevan tubo cerrado (el de la AX9100VS, «libre de mantenimiento»); la AX9500, fuente abierta de hasta 160 kV. Si te preocupa el mantenimiento, decídelo primero.
Sí: la AX8500, la AX9100 y la AX9180 miden el llenado de los agujeros pasantes (PTH). La AX9180 inclina 60° por los dos lados para no dejar puntos ciegos.
Sí: según el modelo, declaran una dosis menor de 1 o de 0,5 µSv/h, con enclavamiento que corta el tubo y botón de emergencia.
Los de línea, sí: la LX2000 admite MES/ERP y SECS/GEM, y el contador CX7000L se conecta a MES, ERP y WMS. Los offline no lo mencionan.
Para eso está la CX7000L: cuenta bobinas de 7" a 17" en menos de 10 s, desde componentes 01005 y con un 99,99 % de precisión o más.
