Tamaño de placa (máximo, con el marco tensor universal 903.208). Admite placas de hasta 430 × 270 mm con el marco tensor universal 903.208.
430 × 270mmFuente: ficha del fabricante (FRITSCH)
Ver en tu naveEn proceso
Lo esencial de la printALL005L.
Tamaño de la plantilla (stencil). Máx. 460 × 280 mm con el marco tensor universal 903.208
460 × 280mmFuente: ficha del fabricante (FRITSCH)
Tamaño del marco (con el raíl de montaje 903.205).
Máx.560 × 30 × 350mmFuente: ficha del fabricante (FRITSCH)

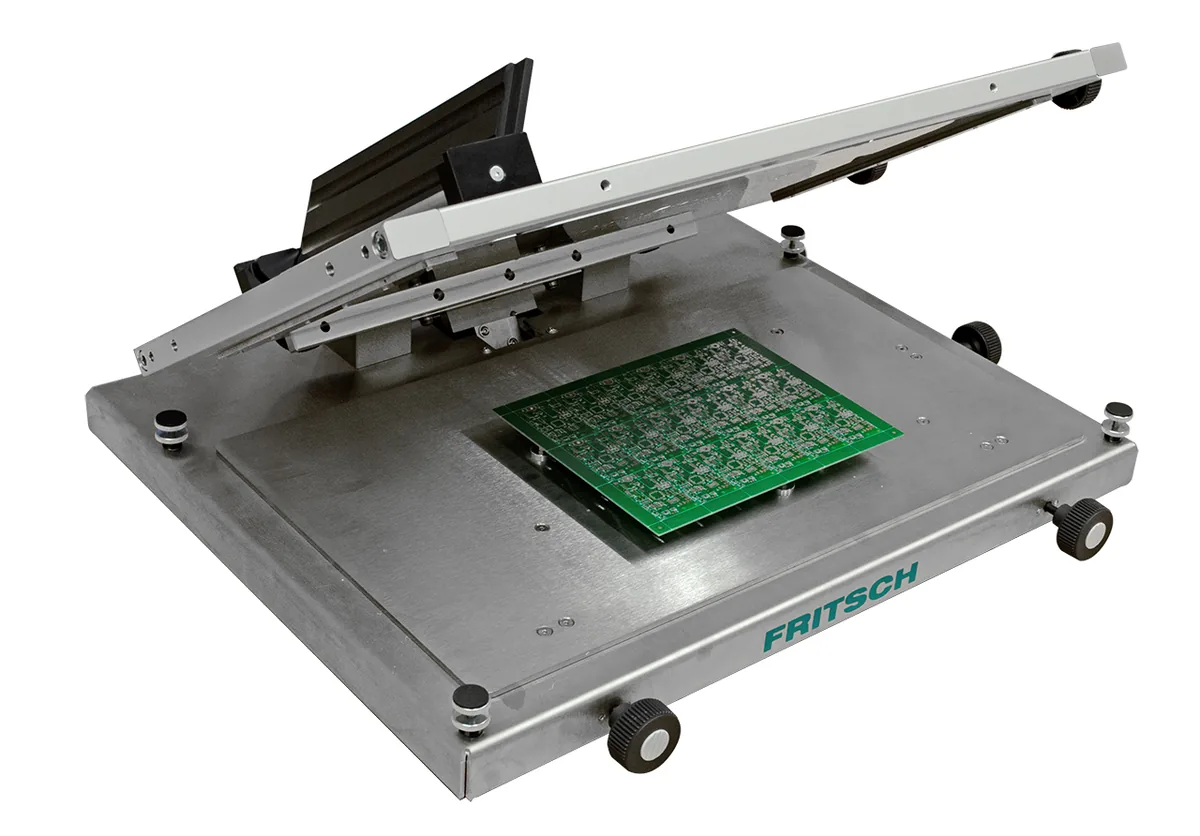

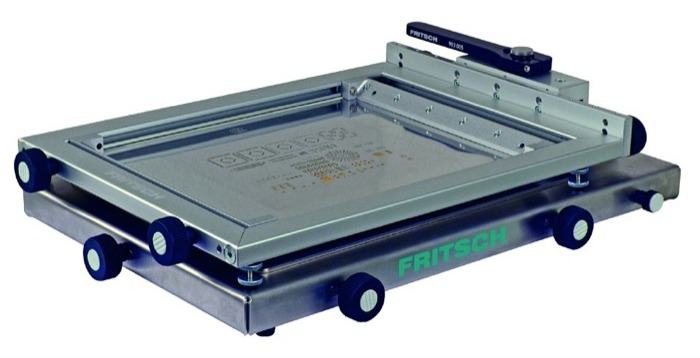

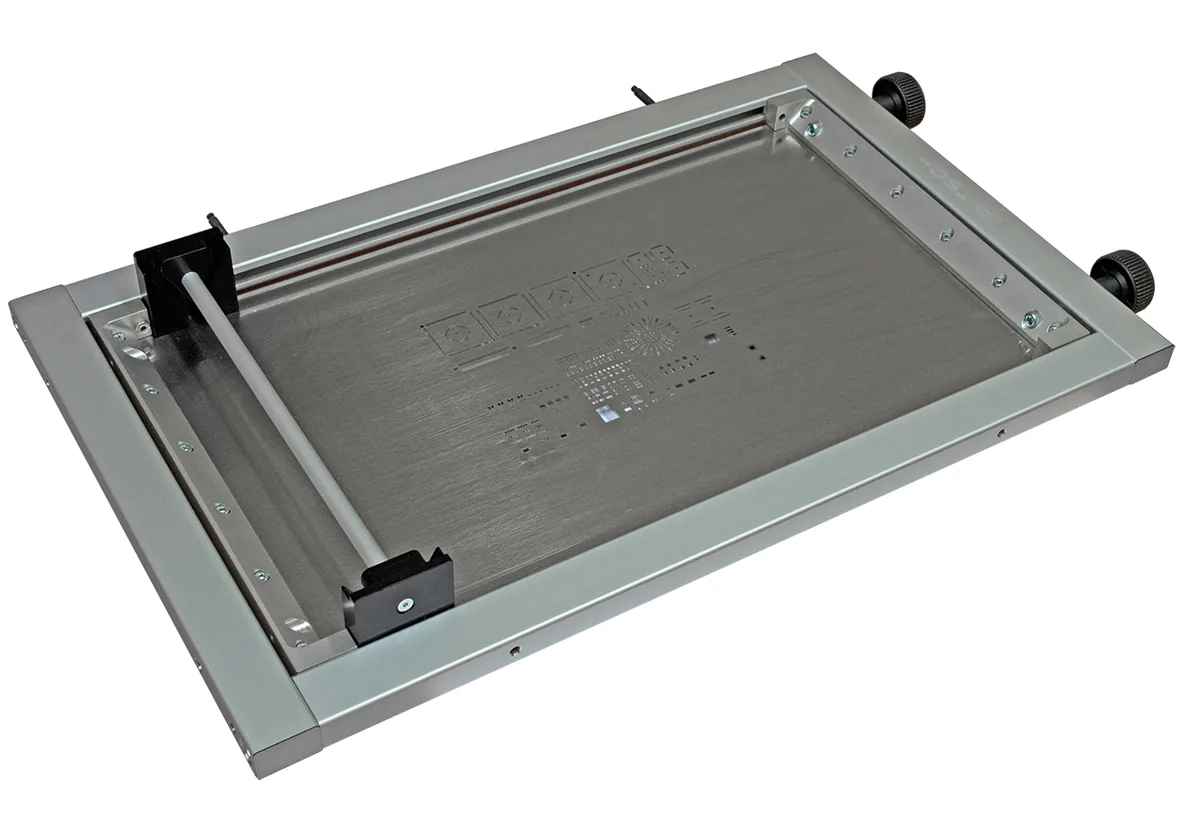

Impresora manual de pasta printALL005L de FRITSCH, la continuación de la printALL005: la misma estructura sólida y el mismo manejo sencillo, para imprimir con plantilla de forma limpia y repetible también estructuras finas.

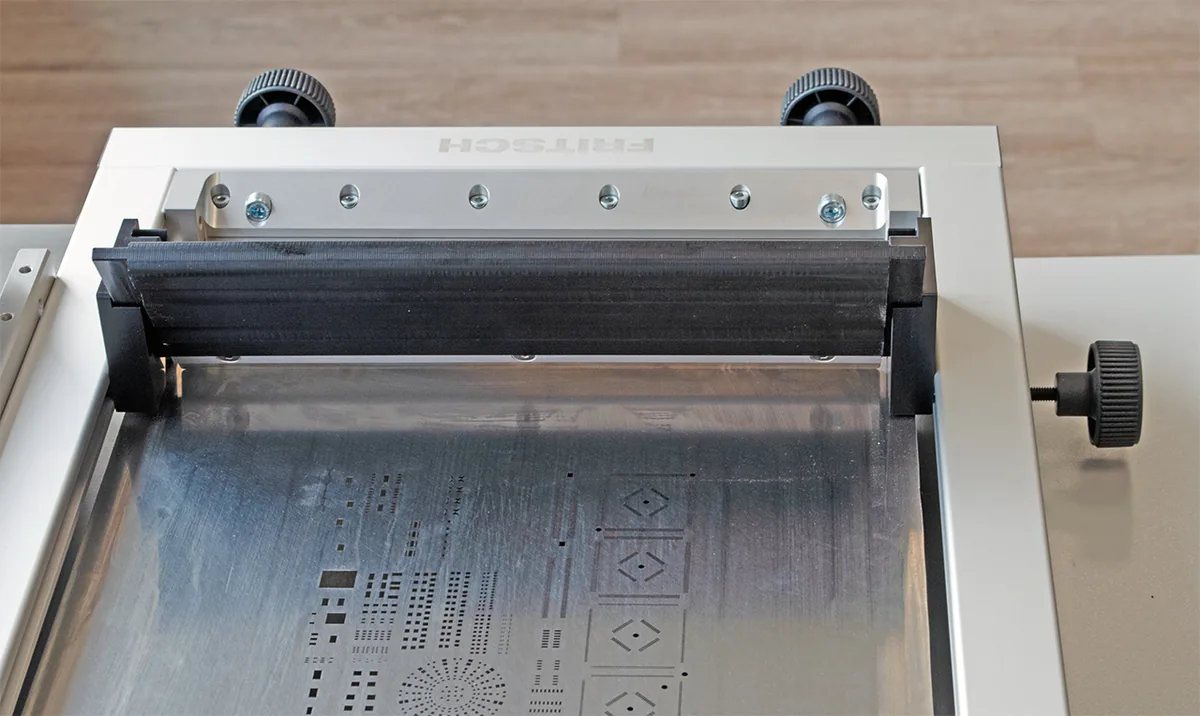

Admite placas de hasta 430 × 270 mm con el marco tensor universal 903.208. En prototipos, donde se usan plantillas de muchos tamaños, los marcos de prototipos las tensan y sujetan bien, y FRITSCH ofrece rasquetas de 110, 205 y 255 mm.
Especificaciones técnicas.
Placa3 datos
- Tamaño de placa (máximo, con el marco tensor universal 903.208)
- 430 × 270 mm
- Tamaño de la plantilla (stencil)
- Máx. 460 × 280 mm con el marco tensor universal 903.208
- Tamaño del marco (con el raíl de montaje 903.205)
- Máx. 560 × 30 × 350 mm
Proceso1 dato
- Guía de rasqueta
- 903.209, opcional
Fuente: ficha del fabricante (FRITSCH).
Te puede interesar.
Serigrafía manual y semiautomática
Preguntas frecuentes.
¿Manual o semiautomática: cuál me conviene?

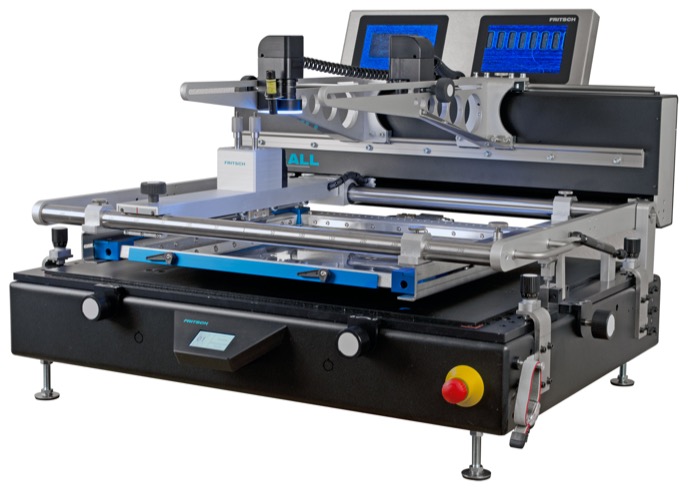

Depende del volumen. La printALL005 y la 005L son manuales y FRITSCH las recomienda para prototipos y series pequeñas (pág. 92-93). La printALL210 (y sus versiones L y XL) es semiautomática y llega a series pequeñas y medianas (pág. 96-97). Si cada día imprimes muchas placas iguales, la 210 te ahorra mano y te da repetibilidad.
Fuente: pág. 92-93; pág. 96-97
¿Qué tamaño de placa admite cada modelo?
- printALL005: hasta 380 x 280 mm con el marco 903.203; 330 x 270 mm con el marco tensor 903.204; 390 x 290 mm con el riel 903.205 (pág. 92).
- printALL005L: hasta 430 x 270 mm con el marco tensor 903.208 (pág. 93).
- printALL210: placa de hasta 440 x 430 mm, área de impresión 370 x 460 mm (pág. 97).
- printALL210L: placa de hasta 600 x 430 mm, área 530 x 460 mm (pág. 97).
- printALL210XL: placa de hasta 1240 x 600 mm, área 1170 x 630 mm (pág. 97).
Fuente: printALL005, pág. 92; printALL005L, pág. 93; printALL210, pág. 97; printALL210L, pág. 97; printALL210XL, pág. 97
¿Qué paso fino puedo imprimir?
La printALL005 imprime limpio estructuras finas de 0,5 mm (pág. 92), y la printALL210, con sus pernos de centrado cónicos, hace fine-pitch hasta 0,5 mm (pág. 96). FRITSCH habla de estructuras hasta 0,4 mm para la gama en general (pág. 90); si tu caso va por ahí, cuéntanoslo y lo miramos juntos.
Fuente: pág. 92; pág. 96; pág. 90
¿Puedo imprimir placas a dos caras?
Sí. En las manuales se hace con el juego de fijación magnética (903.103), obligatorio si usas el marco tensor; admite hasta 18 mm de componentes en la cara inferior (pág. 92 y 94). Las 210 traen de serie una fijación flexible para una y dos caras (pág. 97).
Fuente: pág. 92 y 94; pág. 97
¿Qué tipos de plantilla (stencil) puedo usar?
En las manuales hay tres opciones: marco universal sin tensión (903.203), marco tensor por dos lados sin perforar la plantilla (903.204, o 903.208 en la 005L) y base para marcos de aluminio fijos y sistemas de cambio rápido (903.205) (pág. 94). Para las 210 hay cambio rápido de cuatro lados para plantillas de 555,5 x 555,5 y 709,5 x 555,5 mm (pág. 102).
Fuente: pág. 94; pág. 102
¿Cómo alineo la plantilla con la placa?

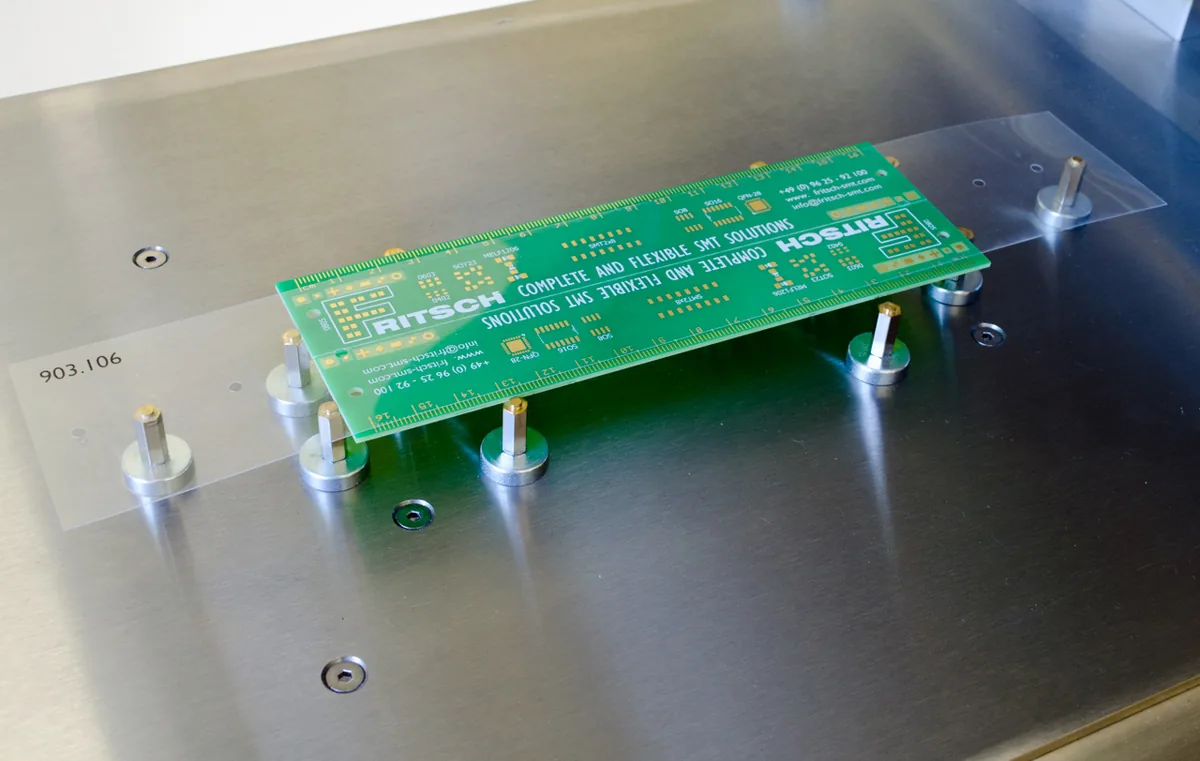

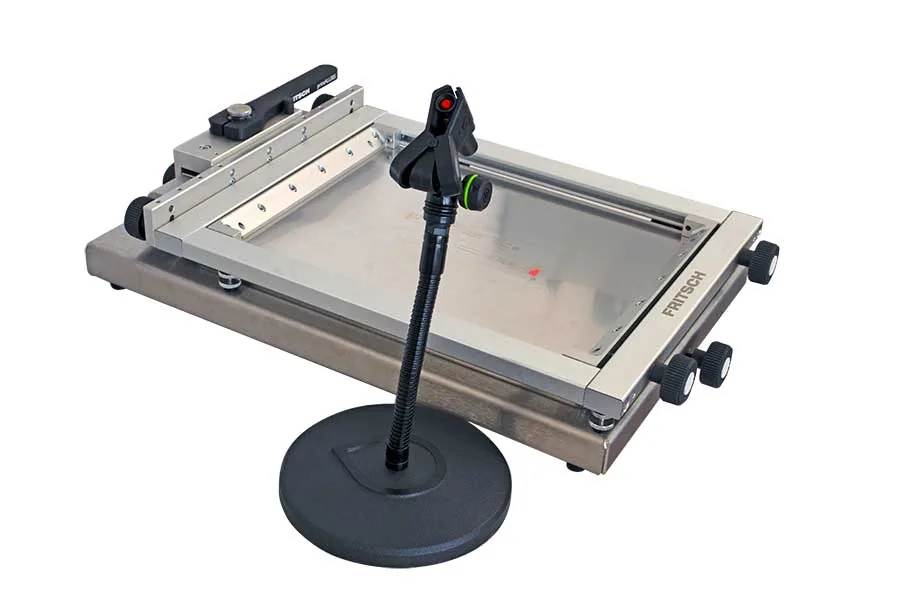

En las manuales, con tornillos moleteados en X, Y y giro (pág. 92), y como ayuda una lámina de posicionado (903.106) o un puntero láser (pág. 94-95). En la gama 210 hay un sistema de visión con dos cámaras y ayuda láser; en la 210XL viene incluido (pág. 96-97 y 100).
Fuente: pág. 92; pág. 94-95; pág. 96-97 y 100
¿Y si trabajo con flex o placas muy finas?
Hay opción de vacío para sujetar la placa mientras imprimes: en las manuales, la 903.206 con 4 ventosas magnéticas (pág. 95); en las 210, mesas de vacío de 450 x 450 mm (210) y 610 x 450 mm (210L), y en la XL bajo pedido (pág. 101). Pasar de mesa normal a vacío y al revés lleva unos minutos (pág. 96).
Fuente: pág. 95; pág. 101; pág. 96
¿La semiautomática guarda programas por producto?
Sí. La 210 se maneja desde una pantalla táctil y guarda programas por producto: eliges el programa y a producir. La rasqueta se mueve a motor y la mesa baja sola y en paralelo después de imprimir, para no emborronar (pág. 98).
Fuente: pág. 98
¿Imprime en las dos direcciones? ¿Se ajusta la rasqueta?
La 210 lleva doble rasqueta para imprimir en ambos sentidos; la presión se ajusta con tornillo y el ángulo va de 45° a 90° (pág. 98). La rasqueta de serie es de 205 mm en la 210 y la 210L, y de 375 mm en la XL (pág. 97).
Fuente: pág. 98; pág. 97
¿Necesito una mesa aparte?
Las 210 funcionan sobre mesa de trabajo o con su mesa inferior, con estante o con archivador colgante para 34 plantillas; la 210XL siempre la lleva (pág. 96 y 101).
Fuente: pág. 96 y 101
Fuente de todas las cifras: catálogo FRITSCH 2024 (fritsch-catalogo-2024.pdf), páginas indicadas.
