Tamaño de placa. La 210 admite placas de hasta 440 × 430 mm, la 210L de hasta 600 × 430 mm y la 210XL, la mayor de la gama, de hasta 1240 × 600 mm.
440 × 430mmFuente: ficha del fabricante (FRITSCH)
FRITSCH printALL210/L/XL
Serigrafía semiautomática
Ver en tu naveEn proceso
Lo esencial de la printALL210/L/XL.
Área máxima de impresión.
370 × 460mmFuente: ficha del fabricante (FRITSCH)
Plantilla (tamaño máximo).
620 × 580mmFuente: ficha del fabricante (FRITSCH)
Impresoras de pasta semiautomáticas printALL210, 210L y 210XL de FRITSCH, de manejo sencillo y construcción estable, que imprimen de forma limpia y repetible incluso estructuras finas, para prototipos y series pequeñas y medianas.
Sus pines de centrado cónicos dan mucha repetibilidad y permiten imprimir fine-pitch de hasta 0,5 mm, y la tapa abre y cierra sola con dos cilindros neumáticos. La 210 admite placas de hasta 440 × 430 mm, la 210L de hasta 600 × 430 mm y la 210XL, la mayor de la gama, de hasta 1240 × 600 mm. Pueden llevar sistema de visión con dos cámaras y ayuda láser para colocar la plantilla, mesa de vacío para placas y láminas grandes, y mesa inferior con estante o con colgador para 34 plantillas (la XL la lleva siempre).
Especificaciones técnicas.
Placa6 datos
- Tamaño de placa
- 440 × 430 mm
- Plantilla (tamaño máximo)
- 620 × 580 mm
- Tamaño de placa 2.º
- 600 × 430 mm
- Plantilla (tamaño máximo) 2.º
- 780 × 580 mm
- Tamaño de placa 3.º
- 1240 × 600 mm
- Plantilla (tamaño máximo) 3.º
- 1420 × 750 × 43 mm
Proceso3 datos
- Área máxima de impresión
- 370 × 460 mm
- Área máxima de impresión 2.º
- 530 × 460 mm
- Área máxima de impresión 3.º
- 1170 × 630 mm
Fuente: ficha del fabricante (FRITSCH).
Te puede interesar.
Serigrafía manual y semiautomática
Preguntas frecuentes.
¿Manual o semiautomática?
Depende del volumen. Las printALL005 y 005L son manuales, para prototipos y series pequeñas; la printALL210 es semiautomática, llega a series medianas y da más repetibilidad.
¿Qué tamaño de placa admite cada modelo?
Hasta 390 x 290 mm en la printALL005 y 430 x 270 mm en la 005L. En las 210, de 440 x 430 mm (210) a 1240 x 600 mm (210XL).
¿Qué paso fino puedo imprimir?
Hasta 0,5 mm en la printALL005 y en la 210. Si necesitas llegar a 0,4 mm, cuéntanoslo y lo miramos.
¿Puedo imprimir placas a dos caras?
Sí. Las manuales usan un juego de fijación magnética, con hasta 18 mm de componentes por debajo; las 210 traen de serie fijación para una y dos caras.
¿Qué plantillas puedo usar?

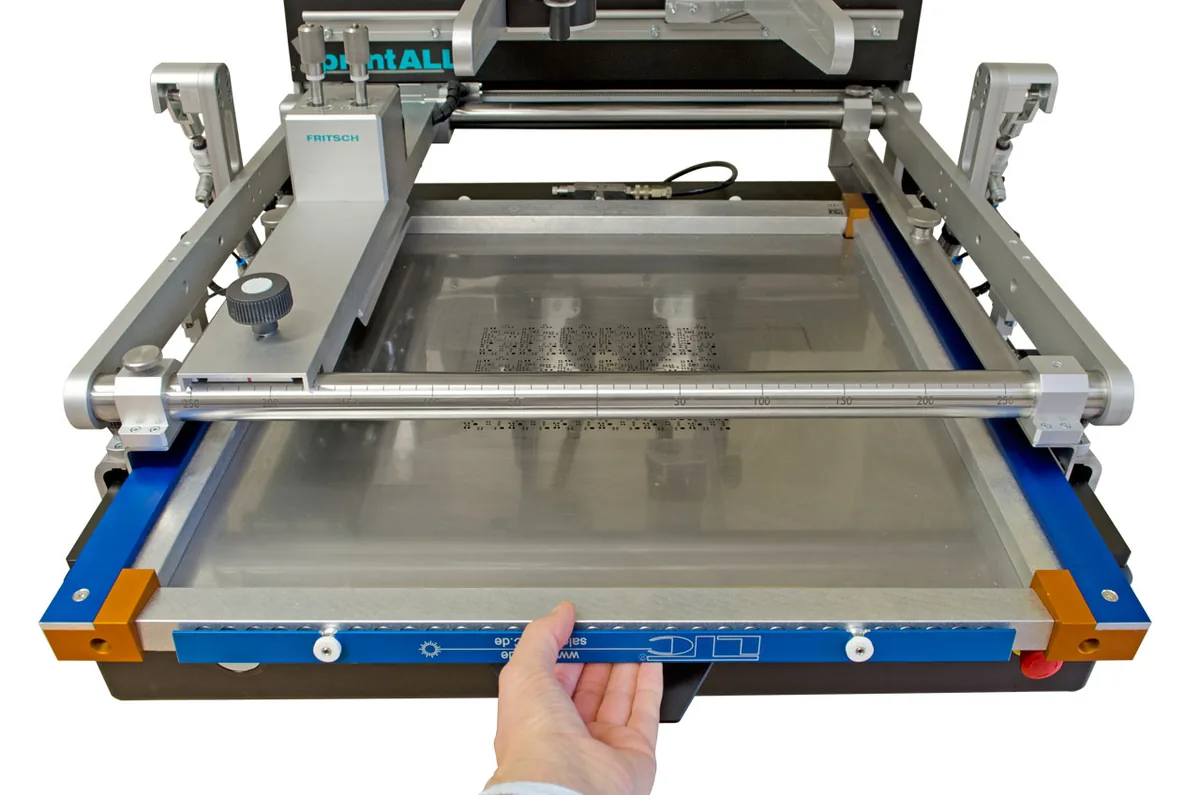

En las manuales, marco universal, marco tensor o base para marcos de aluminio fijos. Las 210 tienen cambio rápido para plantillas de 555,5 x 555,5 y 709,5 x 555,5 mm.
¿Cómo alineo la plantilla con la placa?

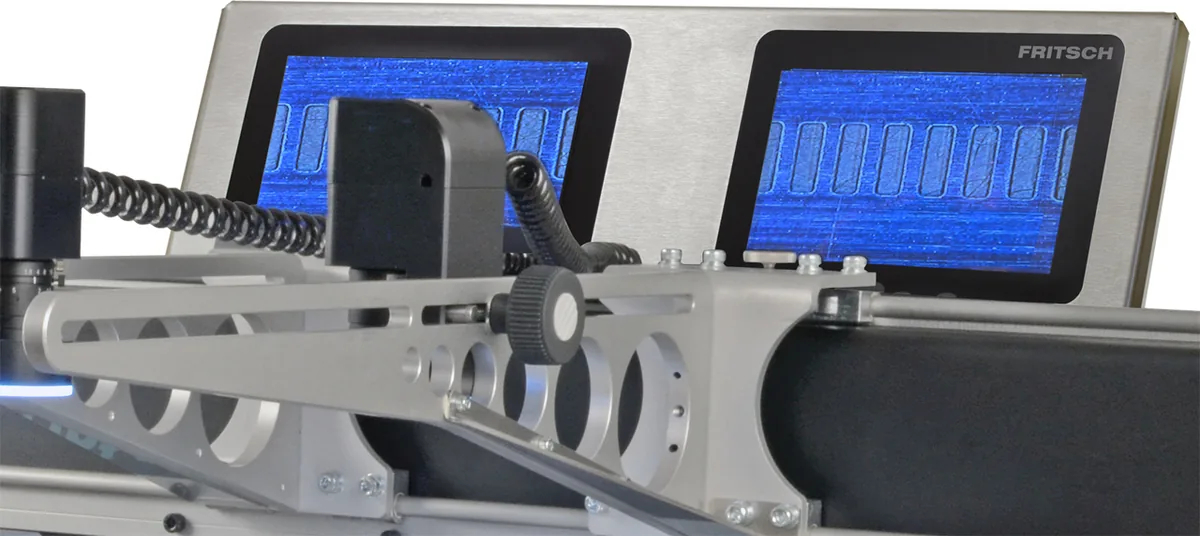

En las manuales, con tornillos en X, Y y giro, ayudado por una lámina o un puntero láser. Las 210 tienen visión con dos cámaras, de serie en la 210XL.
¿Y si trabajo con flex o placas muy finas?
Hay opción de vacío: ventosas magnéticas en las manuales y mesas de vacío en las 210. Pasar de mesa normal a vacío lleva unos minutos.
¿La semiautomática guarda programas?

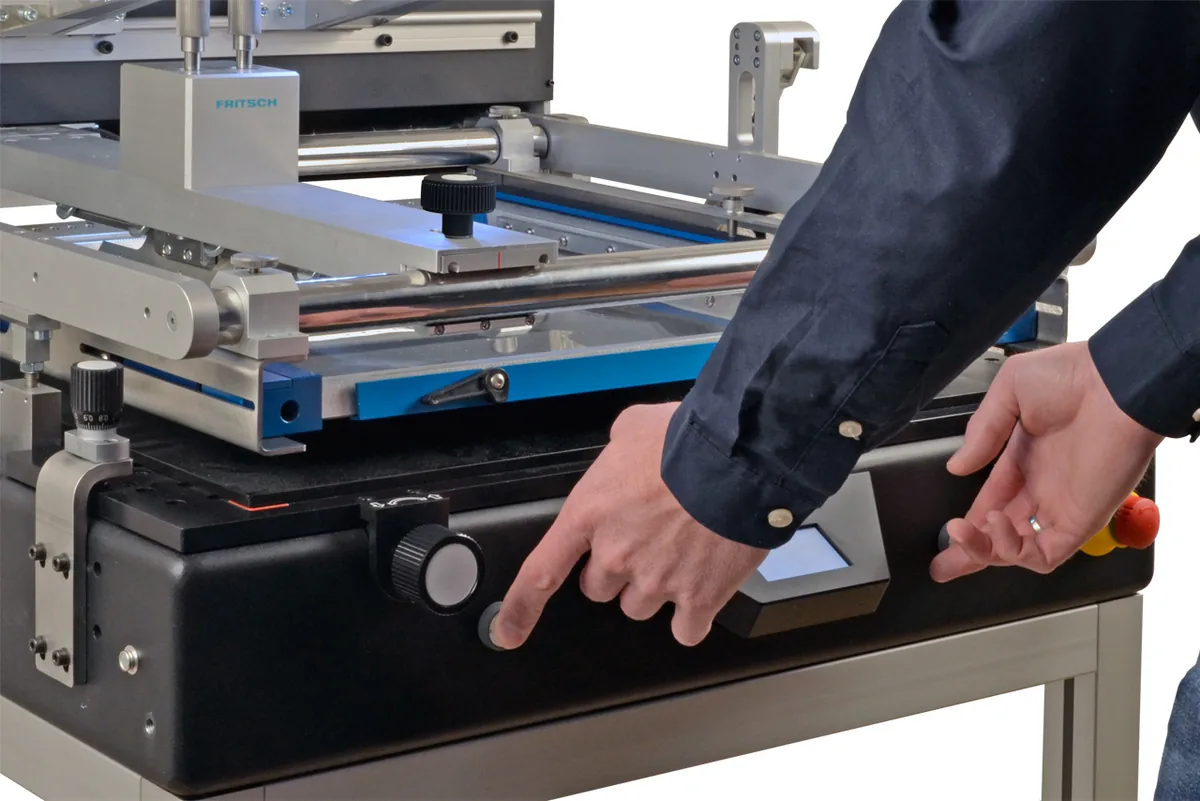

Sí: la 210 guarda un programa por producto en su pantalla táctil, y al terminar la mesa baja sola y en paralelo para no emborronar.
¿Imprime en los dos sentidos?

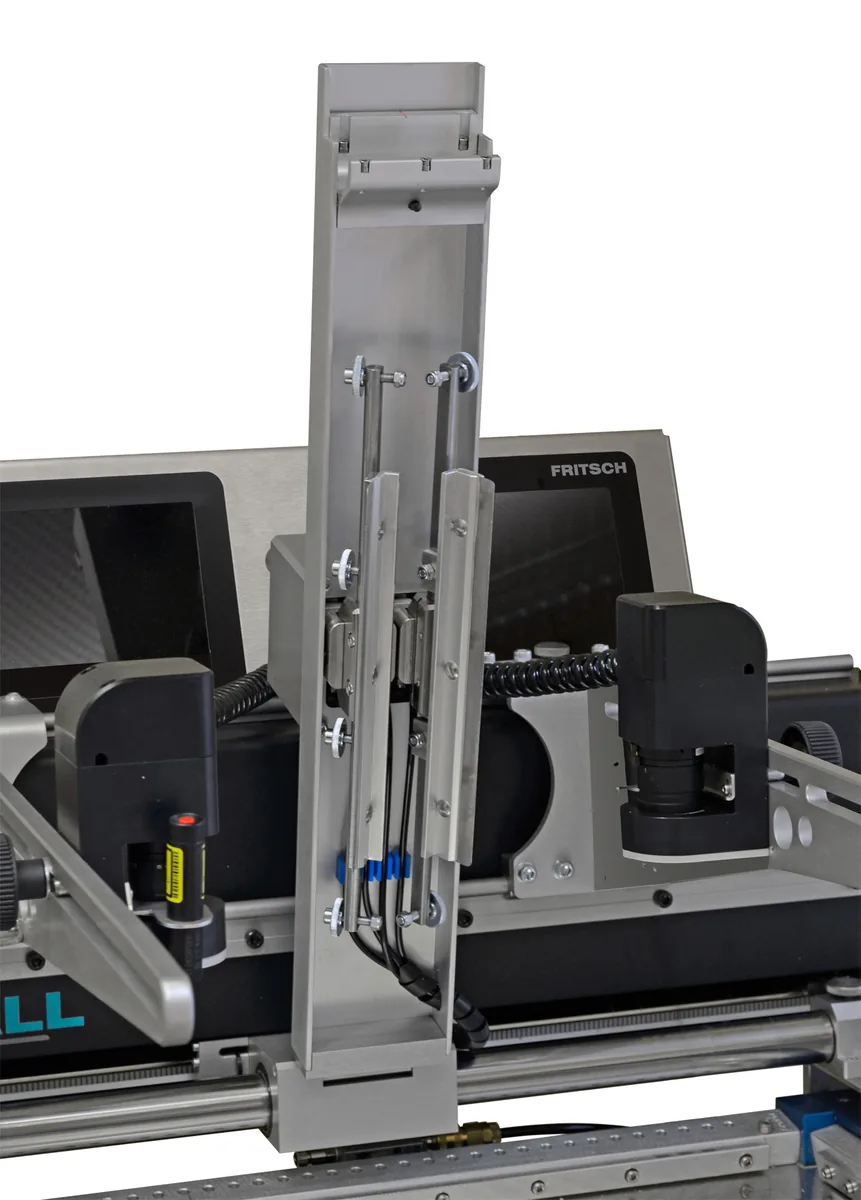

Sí: la 210 lleva doble rasqueta, con presión ajustable y ángulo de 45° a 90°.
¿Necesito una mesa aparte?
Las 210 van sobre tu mesa de trabajo o sobre su mesa inferior, con estante o archivador para 34 plantillas. La 210XL siempre la lleva.
