Velocidad. Detecta exceso y falta de soldadura, puentes, pines que faltan, soldaduras frías, agujeros y bolas de soldadura, a 0,23 s por campo de visión.
0,23s/FOVFuente: ficha del fabricante (MAKER RAY)
Ver en tu naveEn proceso
Lo esencial de la AIS30X-HW.
Tamaño de placa (máx.). 50 × 50 – 550 × 650 mm
550 × 650mmFuente: ficha del fabricante (MAKER RAY)
Cámara. 12 MP, color
12MPFuente: ficha del fabricante (MAKER RAY)
Resolución.
15µmFuente: ficha del fabricante (MAKER RAY)

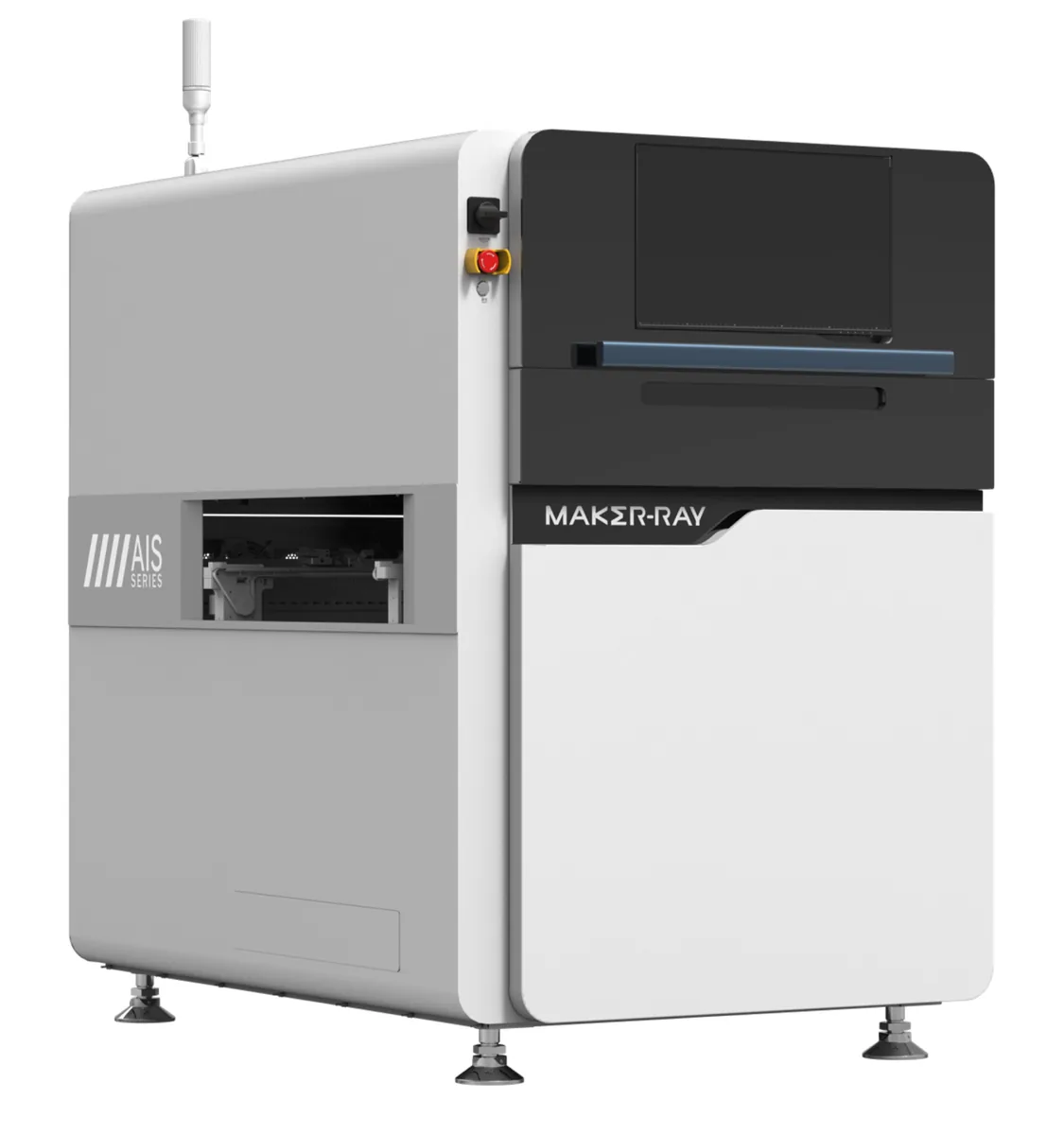

AOI en línea de MAKER-RAY para revisar las soldaduras THT con cámara inferior, con algoritmos de inteligencia artificial para la soldadura, los agujeros, los puentes y la falta de pin.
Detecta exceso y falta de soldadura, puentes, pines que faltan, soldaduras frías, agujeros y bolas de soldadura, a 0,23 s por campo de visión. Admite cambio automático de programa, paneles múltiples y componentes mezclados, y se programa con un clic: la IA dibuja sola las ventanas y ajusta los parámetros, sin necesidad de CAD ni Gerber, también en línea sin parar la producción. Lee códigos (Code 128, QR, Data Matrix) para la trazabilidad, guarda los datos para el análisis SPC y, como opción, lleva una estación de reparación, en línea o aparte, que proyecta sobre la placa dónde está cada fallo.
Especificaciones técnicas.
Placa5 datos
- Tamaño de placa
- 50 × 50 – 550 × 650 mm
- Grosor de placa
- 0,5 – 6 mm
- Borde de proceso
- 3 mm
- Ajuste de ancho
- High precision lead screw + servo motor
- Ajuste de ancho 2.º
- Manual/auto
Componentes1 dato
- Altura de componente
- TOP:110 mm(150 mm option), BOT:25 mm
Rendimiento y precisión1 dato
- Velocidad
- 0,23 s/FOV
Proceso1 dato
- Soldadura
- Insufficient, Excessive, Bridge, No foot, Solder void, etc
Óptica e inspección5 datos
- Cámara
- 12 MP, color
- Iluminación
- RGB + W four color integral
- Campo de visión
- 60 × 45 mm
- Resolución
- 15 µm
- Componentes que inspecciona
- Absent, Reversed, Mis-alignment, Broken, Extra, Foreignmaterial, Stained, etc
Software y control5 datos
- Sistema operativo
- Ubuntu 18.04 LTS 64bit
- Comunicación
- Standard SMEMA
- Salida de datos
- Autogenerated statistic analysis SPC
- Ordenador
- CPUintel i5 Display card: NVIDIA GTX1050Ti Memory: 32G DDR4 (303/303B-HW) / 64G DDR4 (303-L-HW), 256G SSD+2T Mechanical Hard DiskRed1000M Wired Network Card
- Pantalla
- 23,8 inch FHD display
Máquina5 datos
- Modelo
- AIS303-HW / AIS303B-HW / AIS303-L-HW
- Funciones
- Bar code Recognition / QR code Recognition/ OCR
- Funciones 2.º
- Remote control, remote assistance, CAD file import and user-defined model training
- Funciones 3.º
- Automatic search of elements and quick programming
- Medidas y peso
- (L*H*W)1100 × 1340 × 1161 mm, net weight:780 kg (303/303B-HW) / (L*H*W)1125 × 1340 × 1411 mm, net weight:870 kg (303-L-HW)
Instalación3 datos
- Alimentación y potencia
- AC 220 V, rated power 520 W
- Aire comprimido
- 0,4 – 0,6 MPa
- Entorno de trabajo
- Temperature：10 – 45 ℃, Humidity: 30 – 85%RH
Fuente: ficha del fabricante (MAKER RAY).
Te puede interesar.
AOI THT pre y post soldadura
Preguntas frecuentes.
¿Qué diferencia hay entre una AOI pre-soldadura y una post-soldadura?
La pre-soldadura (AIS20X-HW) mira los componentes de inserción antes de la ola: que estén, que sean los buenos, bien orientados y sin torcer. La post-soldadura (AIS30X-HW y AIS50X-HW) mira la soldadura ya hecha. Una evita meter en la ola una placa mal montada; la otra te dice si la ola ha soldado bien.
Fuente: Explicación de Bwit, sin cifras del fabricante
¿Qué defectos detecta la AIS20X-HW antes de la ola?
Pieza equivocada, pieza que falta, polaridad invertida, pieza de más y pieza torcida. Además lee serigrafías con OCR, útil para comprobar referencias.
Fuente: AIS20X-HW, folleto pág. 1
¿Y qué defectos de soldadura ve la AIS30X-HW?
Exceso y falta de estaño, puentes, pin ausente, soldadura fría, agujeros (soldadura hueca) y bolas de estaño, entre otros.
Fuente: AIS30X-HW, folleto pág. 1
¿Qué tamaño de placa admiten?
AIS203-HW hasta 400 × 266 mm y AIS203P-HW hasta 520 × 390 mm (AIS20X-HW, pág. 1). En la AIS303-HW, de 50 × 50 hasta 350 × 400 mm con transporte de tres tramos o 450 × 400 mm con uno; la AIS303-L-HW llega a 550 × 650 mm, y 710 × 650 mm en modo placa grande. Grosor de 0,5 a 6 mm.
Fuente: AIS20X-HW, pág. 1; AIS30X-HW, pág. 1
Mis placas llevan componentes altos y pesados (transformadores, condensadores grandes). ¿Caben?
En la AIS30X-HW, hasta 110 mm por arriba (150 mm quitando el deflector) y 25 mm por abajo, con placas de hasta 20 kg.
Fuente: AIS30X-HW, pág. 1
¿Hay que dar la vuelta a la placa para ver las soldaduras?
No. La AIS30X-HW ilumina y mira desde abajo, así que inspecciona la cara de soldadura sin voltearla. Si necesitas ver las dos caras, para eso está la AIS50X-HW de doble cara.
Fuente: AIS30X-HW, pág. 2
¿Es rápida? ¿Me va a frenar la línea?
La AIS30X-HW tarda 0,23 s por campo de visión (15 µm sobre 60 × 45 mm), y su planificador de recorridos se salta las zonas sin soldadura para hacer menos fotos (AIS30X-HW, págs. 1-2). La AIS20X-HW capta la placa entera de una vez (campo de 400 × 266 mm en la AIS203-HW).
Fuente: AIS30X-HW, págs. 1-2; AIS20X-HW, pág. 1
¿Cuánto cuesta programar una placa nueva? No tengo un ingeniero solo para la AOI.
Ese es el punto fuerte: programación «de un clic» con IA, que coloca las ventanas y elige algoritmo y parámetros sola. Con la AIS20X-HW, el fabricante habla de más de un 70 % menos de tiempo de programación y búsqueda automática de cerca de 50 tipos de componente; también importa CAD. Y se puede retocar el programa sin parar la línea.
Fuente: AIS20X-HW, págs. 1-2
¿Da muchas falsas alarmas?
Usa IA entrenada con mucha variedad de soldaduras y componentes para bajar las falsas alarmas, y tus ingenieros pueden entrenar el modelo en planta con piezas nuevas para afinarlo.
Fuente: AIS20X-HW, págs. 1-2; AIS30X-HW, pág. 2
¿Cómo se integra con mi línea y mi trazabilidad?
La AIS30X-HW usa interfaz SMEMA estándar, ancho manual o automático, y aire a 0,4-0,6 MPa. Las dos leen códigos 1D/2D y QR (desde 5 × 5 mm). La AIS20X-HW guarda estadísticas exportables a Excel o CSV y tiene como opción una caja de control que para la línea ante una NG y un localizador de placas NG; la AIS30X-HW tiene estación de reparación en línea o fuera de línea. Todas van a 220 V AC.
Fuente: AIS20X-HW y AIS30X-HW, pág. 1
