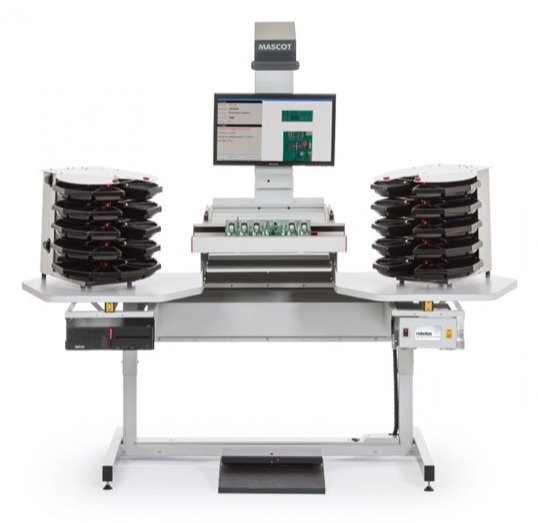

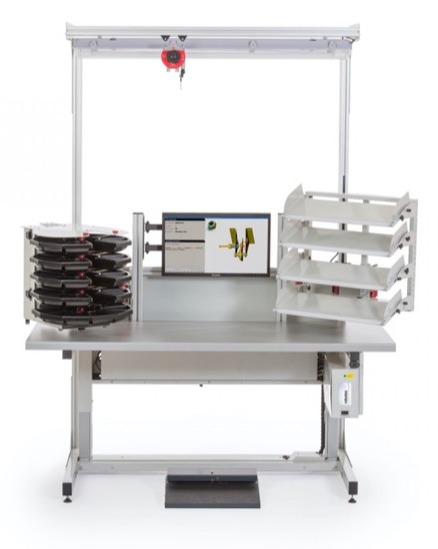

ROBOTAS | MASCOT | Electronics Assembly

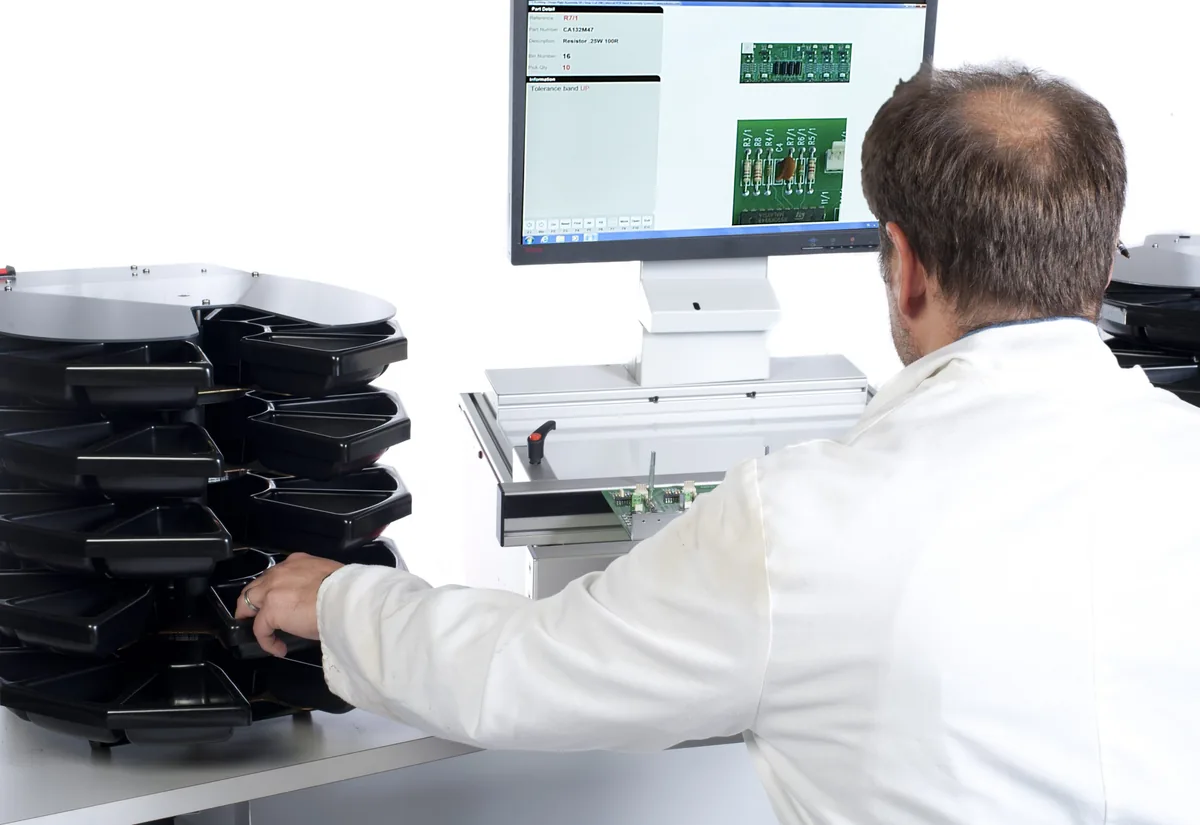

Montando una placa con el puesto

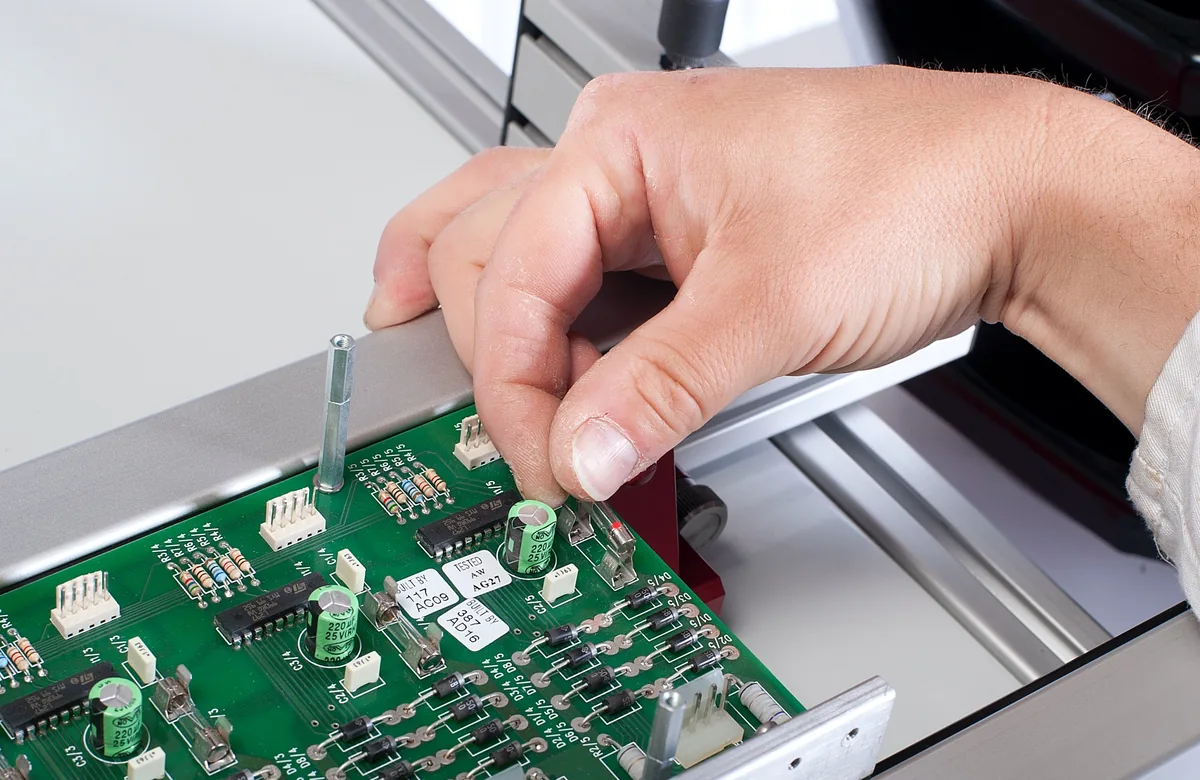

Insertando un componente

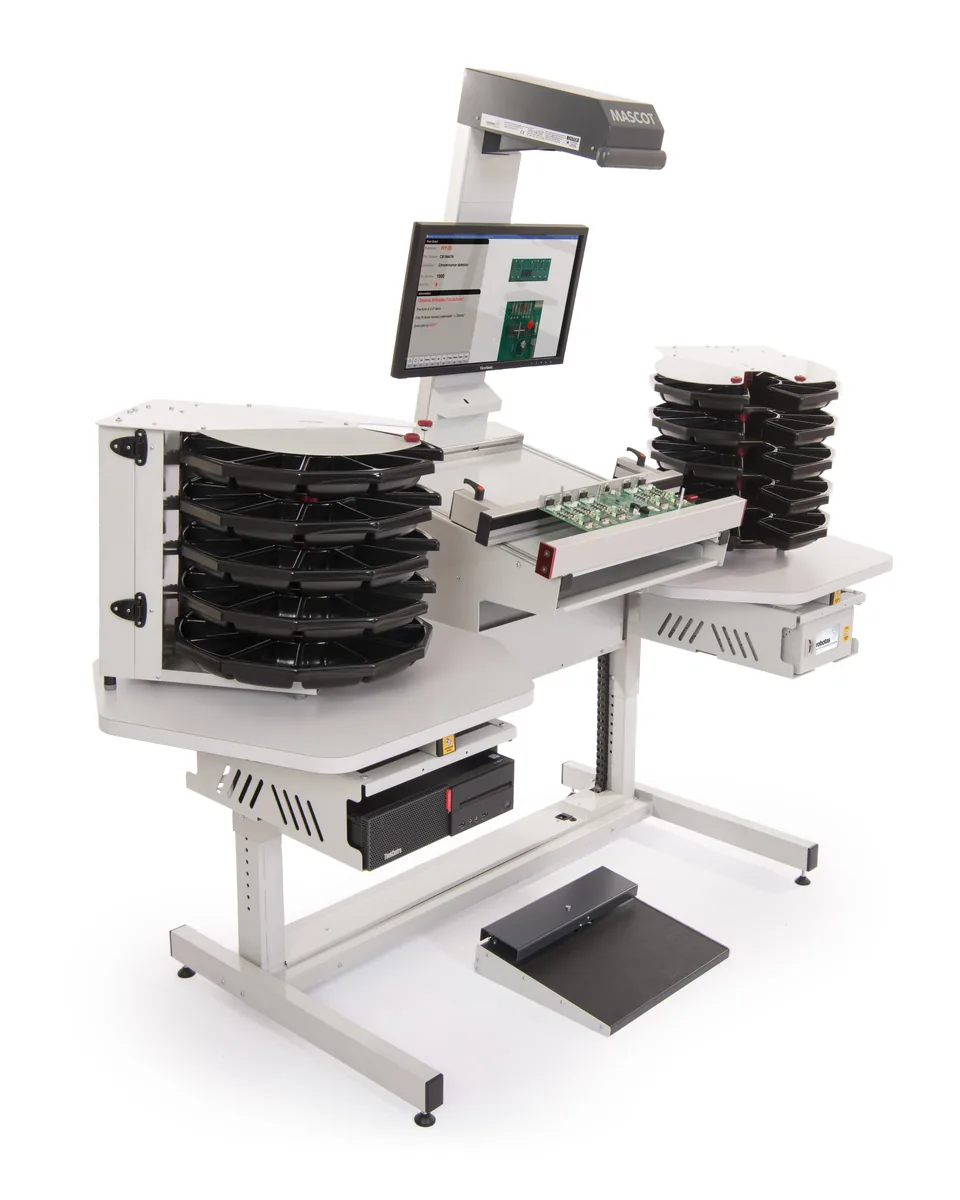

Vista de tres cuartos
Cogiendo el componente del carrusel
Ver en tu naveEn proceso

Lo esencial de la MASCOT.

Tamaño de placa (máximo). 500 × 600 mm (placa, palé o placa portadora)

500 × 600mmFuente: ficha del fabricante (ROBOTAS)

Velocidad de montaje. 750 – 1200 CPH (componentes por hora)

750 – 1200CPHFuente: ficha del fabricante (ROBOTAS)

Velocidad de barrido del láser. Hasta 600 mm/s (variable)

Hasta600mm/sFuente: ficha del fabricante (ROBOTAS)

Tiempo de giro del carrusel.

Menos de2sFuente: ficha del fabricante (ROBOTAS)

Manufactura esbelta para ensamblaje manual de PCBA ¿Cómo se asegura de que los operadores coloquen el componente correcto en el lugar correcto y con la orientación correcta en el tablero cada vez?

Es fácil y es lo que hemos estado ayudando a las empresas a lograr en todo el mundo durante los últimos 25 años. Mascot automatiza y agiliza el proceso de ensamblaje manual de PCB, haciéndolo rápido, confiable y productivo. Los beneficios incluyen una mejor calidad del producto, un mayor rendimiento, la eliminación virtual del tiempo de configuración y la reducción del retrabajo, lo que ayuda a impulsar la productividad.

Especificaciones técnicas.

Placa1 dato

Tamaño de placa (máximo)
500 × 600 mm (placa, palé o placa portadora)

Rendimiento y precisión3 datos

Velocidad de montaje
750 – 1200 CPH (componentes por hora)
Velocidad de barrido del láser
Hasta 600 mm/s (variable)
Tiempo de giro del carrusel
Menos de 2 s

Proceso1 dato

Láser
Unidad sellada de clase 2 según la IEC 60825‑1:2006, segura para la vista. Marca dónde va cada componente, su orientación y su polaridad

Software y control2 datos

Software opcional
PRO COMPILER (crea el programa desde los datos CAD y la lista de materiales) y WORKFLOW (tiempos y eficiencia de cada puesto)
Idiomas del software
Inglés, francés, italiano o chino (se pueden añadir otros)

Máquina1 dato

Espacio en planta (con el operario)
Standalone: 1200 × 2012 mm · Pushtrack: 1500 × 1410 mm (fondo × largo)

Datos generales6 datos

Área de trabajo máxima
457 × 305 mm o 600 × 500 mm, según la versión

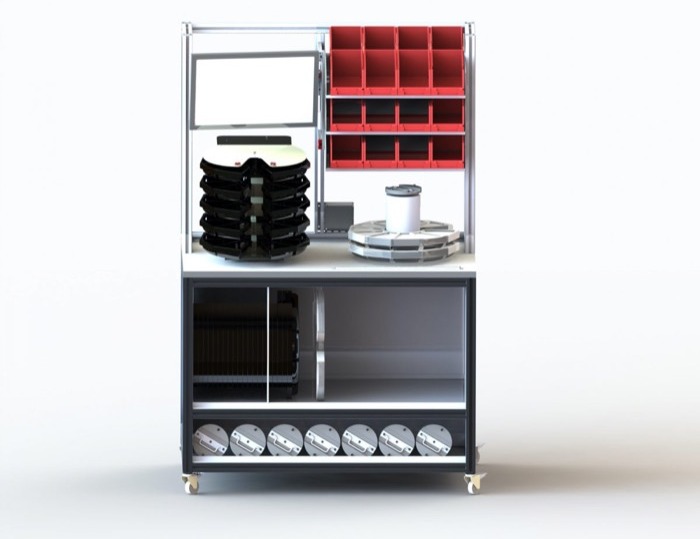

Carruseles
Hasta 4, motorizados, con hasta 50 compartimentos cada uno
Compartimentos
Hasta 200 en 4 carruseles: cada carrusel lleva 5 bandejas de 450 mm de diámetro con 10 compartimentos. También hay bandejas de 4 para piezas grandes
Tamaño de compartimento
Fondo 58 mm, largo 131 mm y ancho 117 mm (se estrecha hasta 34 mm)
Indicadores LED
Hasta 176
Versiones
Standalone (puesto suelto), Pushtrack (en línea, con carril no motorizado de hasta 500 mm de ancho) y Custom (sobre líneas motorizadas que ya tengas)

Instalación3 datos

Consumo
200 W
Alimentación eléctrica
100 – 110 V CA a 60 Hz o 220 – 240 V CA a 50 Hz, conmutable
Aire comprimido
No hace falta

Fuente: ficha del fabricante (ROBOTAS).

Te puede interesar.

Inserción THT (automática y manual asistida)

Preguntas frecuentes.

¿Me compensa una insertadora automática o sigo montando THT a mano?

JUKI plantea la insertadora para los problemas de siempre del montaje manual: operarios con distinta experiencia, errores humanos, calidad que no se estabiliza y el coste de contratar y formar a mucha gente a la vez (JM-Series, pág. 2). Si tienes volumen o muchas referencias repetidas, la JM sustituye mano de obra por máquina. Si fabricas muchas placas distintas en tiradas pequeñas o medias, hay un paso intermedio: el puesto asistido MASCOT, donde sigue montando una persona pero un láser le marca dónde va cada pieza (MASCOT, pág. 2).

Fuente: JM-Series, pág. 2; MASCOT, pág. 2

¿Qué modelo JM elijo: JM-100, JM-50 o JM-20?

Según JUKI: la JM-100 es el modelo rápido, para alto volumen; la JM-50 es el modelo de entrada, ideal para series pequeñas; y la JM-20 es la versátil para placas grandes y componentes de forma rara (JM-Series, pág. 2). Las tres insertan hasta □50 mm con reconocimiento por láser; la JM-100 y la JM-50 llegan a 30 mm de altura de componente y la JM-20 a 55 mm (pág. 1).

Fuente: JM-Series, pág. 2; pág. 1

¿Qué componentes puede insertar?

Componente a granel, en cinta (axiales y radiales), en tubo (stick) y en bandeja, con boquillas de vacío, axial, pinza y chuck (JM-Series, pág. 4). La JM-100 y la JM-50 cubren desde 0603 hasta □50 mm, componentes de hasta 200 g (pág. 4); la fuerza de inserción es de 50 N en JM-100 y JM-20 y de 20 N en la JM-50 (tabla de la pág. 1). La JM-20 admite además boquillas mayores y chuck para DIMM, PCI, conectores grandes, condensadores grandes y transformadores (pág. 4). Todas llevan también alimentadores de cinta SMT de 8 mm, hasta 56 en JM-100 y JM-50 y 80 en JM-20 (pág. 1).

Fuente: JM-Series, pág. 4; pág. 4; tabla de la pág. 1; pág. 1

¿Qué tamaño de placa admite?

Con una sola pinza de placa, de 50 × 50 a 410 × 360 mm en JM-100 y JM-50; la JM-20 llega a 410 × 360 mm en versión L y a 410 × 560 mm en la XL. Con doble pinza, hasta 800 × 360 mm en JM-100, JM-50 y JM-20 L, y 800 × 560 mm en la JM-20 XL. El peso máximo de placa es de 4 kg en JM-100 y JM-20 y de 2 kg en la JM-50 (JM-Series, pág. 1).

Fuente: JM-Series, pág. 1

¿Cuánto tarda en insertar cada pieza?

En condiciones óptimas, JM-100 y JM-50 insertan en 0,6 s por pieza con boquilla de vacío y 0,8 s con boquilla de pinza; la JM-20, en 0,8 s con vacío y 1,3 s con pinza (JM-Series, pág. 1). JUKI destaca que la JM-100 es la más rápida de su clase y que no hace falta cambiar de boquilla entre componentes (pág. 4). El tiempo real de tu placa depende de qué piezas lleve y cómo se alimenten; si nos mandas la lista de materiales (BOM), lo estudiamos contigo.

Fuente: JM-Series, pág. 1; pág. 4

¿Cómo se asegura de que el pin entra en el agujero?

JUKI gira el componente 360° delante de un láser y un sensor CCD mide primero el contorno del cuerpo y después la punta de los pines, antes de insertar (JM-Series, pág. 4). Además aplica reconocimiento de imagen 3D, copiado de sus máquinas de inspección, que distingue puntas afiladas, semicirculares y diferencias de altura. En la tabla de especificaciones, la precisión de colocación SMT es de ±0,05 mm (3σ) con láser y ±0,04 mm con visión (pág. 1). Como opción hay una función de enderezado de patillas para componentes con paso no estándar (pág. 4).

Fuente: JM-Series, pág. 4; pág. 1; pág. 4

¿Cuántos alimentadores caben y puedo cambiar de referencia rápido?

Según el folleto, con paso de 18 mm la JM-100 y la JM-50 admiten hasta 18 alimentadores radiales (MRF-S), 14 axiales (MAF-S), 10 de tubo apilado, 10 de granel general (MVF) y hasta 40 bandejas en MTS (sistema de bandejas); la JM-20 sube a 26 radiales, 22 axiales, 16 de tubo y 14 de granel (JM-Series, pág. 1, tabla «Feeder capacity»; son máximos por tipo, no se suman). Para evitar montar la pieza equivocada al reponer material, JUKI propone su sistema de alimentador inteligente IFS-NX, con RFID o código de barras, que además permite rastrear el número de serie de la placa hasta el lote de cada componente (pág. 4).

Fuente: JM-Series, pág. 1, tabla «Feeder capacity»; son máximos por tipo, no se suman; pág. 4

¿Qué pasa si la placa se mueve hasta el horno y los componentes se levantan?

Para eso está el clinching activo de la JM-100: una unidad dobla las patillas hacia dentro, hacia fuera o en N para que el componente no se levante durante el reflow y la placa llegue mejor al paso siguiente (JM-Series, pág. 4). Es exclusivo de la JM-100 y se pide en la versión para placas L, de 80 × 100 a 410 × 360 mm (pág. 1).

Fuente: JM-Series, pág. 4; pág. 1

¿Qué necesita la máquina para instalarse?

Alimentación trifásica de 200 a 415 V, 2,2 kVA en JM-100 y JM-50 y 2,0 kVA en JM-20; aire a 0,5 ± 0,05 MPa con 81 L/min (JM-100/50) o 50 L/min (JM-20); altura de cinta transportadora de 900 ± 20 mm (JM-Series, pág. 1). Medidas (ancho × fondo × alto): 1.500 × 1.500 × 1.450 mm y 1.300 kg la JM-100; 1.454 × 1.505 × 1.450 mm la JM-50; 1.500 × 1.657 × 1.550 mm y 1.760 kg la JM-20 L, y 1.500 × 1.892 × 1.550 mm y 1.985 kg la JM-20 XL (pág. 1). El peso de 1.300 kg que da el folleto en esa fila es común a JM-100 y JM-50.

Fuente: JM-Series, pág. 1; pág. 1

¿Y si mi producción es de muchas placas distintas en tiradas cortas? ¿Qué es MASCOT?

Es un puesto de montaje manual guiado de Robotas: una pantalla muestra el paso, un láser marca la posición y orientación exacta del componente y un carrusel motorizado entrega la pieza siguiente (MASCOT, pág. 2). Robotas habla de 750 a 1.200 componentes por hora y de un 60 % menos de errores de operario según sus clientes (pág. 2 y 6). Admite placas de hasta 500 × 600 mm, hasta 4 carruseles con 50 compartimentos cada uno, y necesita 200 W y nada de aire comprimido (pág. 4 y 6). Se ofrece en modo individual (un operario monta la placa entera) o en línea con Pushtrack, donde cada puesto monta su parte y se pasa la placa al siguiente (pág. 4 y 5). Se programa importando datos CAD y BOM con el módulo opcional PRO COMPILER (pág. 3).

Fuente: MASCOT, pág. 2; pág. 2 y 6; pág. 4 y 6; pág. 4 y 5; pág. 3

Cifras sacadas de los folletos oficiales: JUKI «JM-Series» (juki-serie-jm.pdf, en inglés, Rev. dic-2025: JM-100, JM-50, JM-20) y Robotas «MASCOT» (robotas-mascot.pdf, en español). La página es la del PDF. Las velocidades de JUKI son «en condiciones óptimas» según el propio folleto (pág. 1, notas *1 a *5).
