Sistema de ROBOTAS que guía el montaje manual de cualquier producto paso a paso, para que cada pieza se monte bien a la primera, tenga la experiencia que tenga el operario.

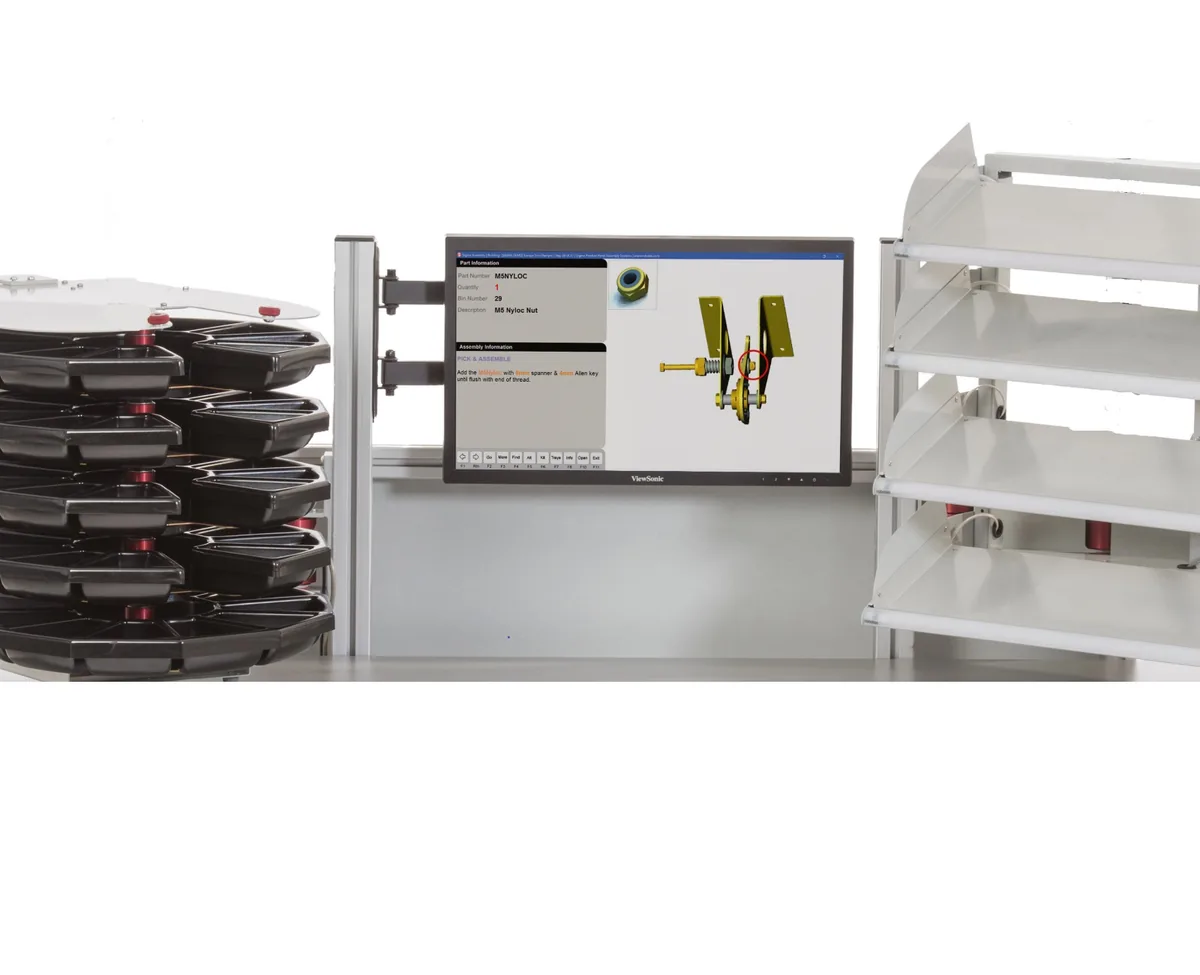

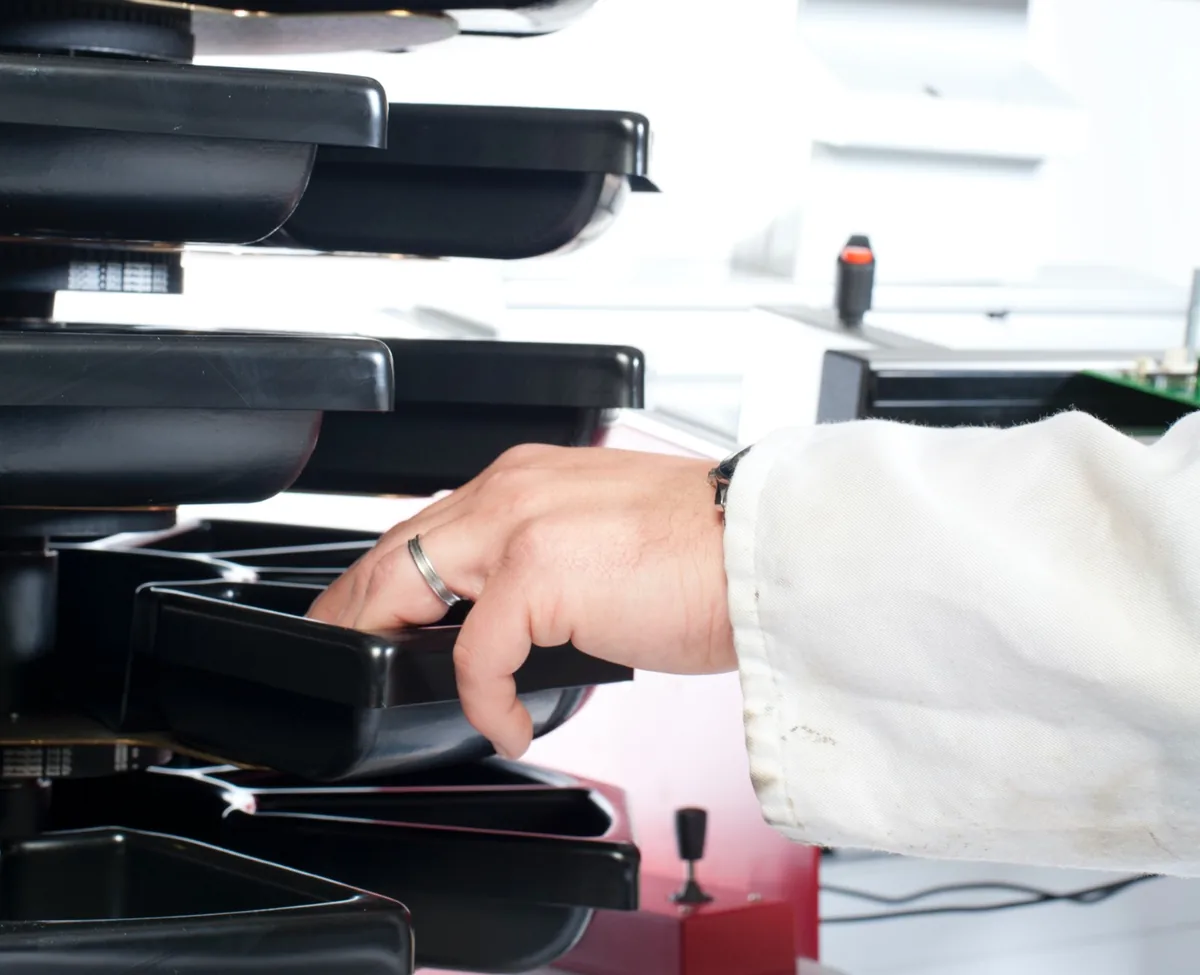

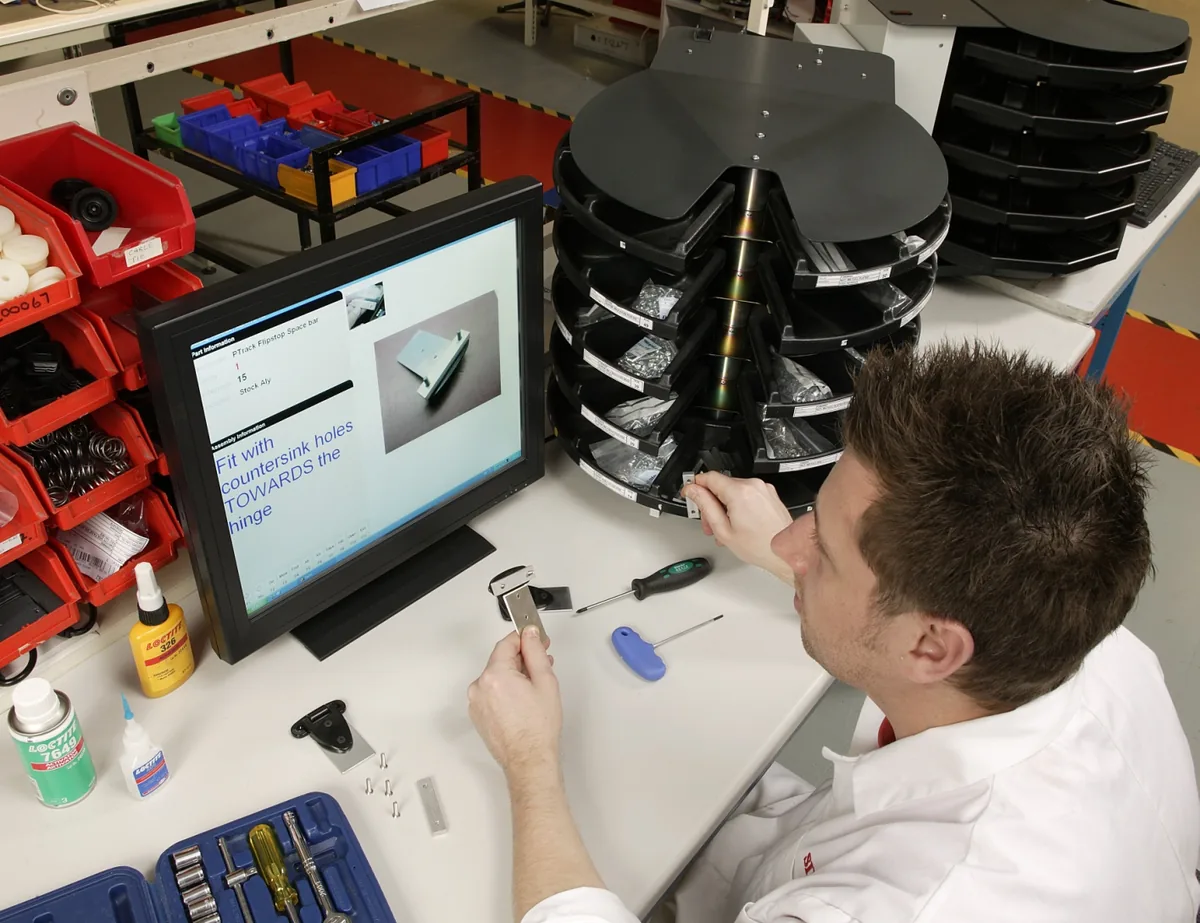

En cada paso, el carrusel motorizado entrega la pieza correcta, la pantalla enseña su imagen y la cantidad que hay que coger, un LED señala la herramienta y se ven las instrucciones, con imágenes, vídeos o planos CAD si hace falta. Pensado para lotes pequeños y medianos de muchos productos distintos, se usa en sectores con mucha exigencia de calidad, como el aeroespacial, la defensa o el médico, y se cambia de producto con un solo botón o leyendo un código de barras. Es modular: hasta 4 carruseles, software con trazabilidad, mensajes al supervisor y registro del material sobrante, y bancos de trabajo ergonómicos.
Especificaciones técnicas.
Rendimiento y precisión1 dato
- Tiempo de giro del carrusel
- Menos de 2 s
Software y control4 datos
- Funciones del software
- Notas de los operarios (REDLINE), petición de material desde el puesto (NEED), mensajes al supervisor, registro del material sobrante (SCRAP), búsqueda de piezas (FIND), verificación por código de barras y trazabilidad
- Programación
- Instrucciones con imágenes, vídeos y documentos (PDF, CAD, enlaces web…); importa las instrucciones de las bases de datos que ya tengas
- Software opcional
- WORKFLOW: compara el rendimiento de cada puesto con las instrucciones de trabajo
- Idiomas del software
- Inglés, francés, italiano o chino (se pueden añadir otros)
Máquina1 dato
- Medidas de cada carrusel
- Unos 650 mm de fondo, 465 mm de ancho y 465 mm de alto: es lo que ocupa en el banco, sin contar el PC ni la pantalla
Datos generales5 datos
- Carruseles
- Hasta 4, motorizados, con hasta 50 compartimentos cada uno
- Compartimentos
- Hasta 200 en 4 carruseles: cada carrusel lleva 5 bandejas de 450 mm de diámetro con 10 compartimentos. También hay bandejas de 4 para piezas grandes
- Tamaño de compartimento
- Fondo 58 mm, largo 131 mm y ancho 117 mm (se estrecha hasta 34 mm)
- Indicadores LED
- Hasta 176
- Configuración más habitual
- Software SIGMA, pantalla táctil y un carrusel motorizado de 50 compartimentos
Instalación3 datos
- Consumo de cada carrusel
- 70 W
- Alimentación eléctrica
- 100 – 110 V CA a 60 Hz o 220 – 240 V CA a 50 Hz, conmutable
- Aire comprimido
- No hace falta
Fuente: ficha del fabricante (ROBOTAS).
