Tubo de rayos X - Tensión máxima.
100kVFuente: ficha del fabricante (UNICOMP)

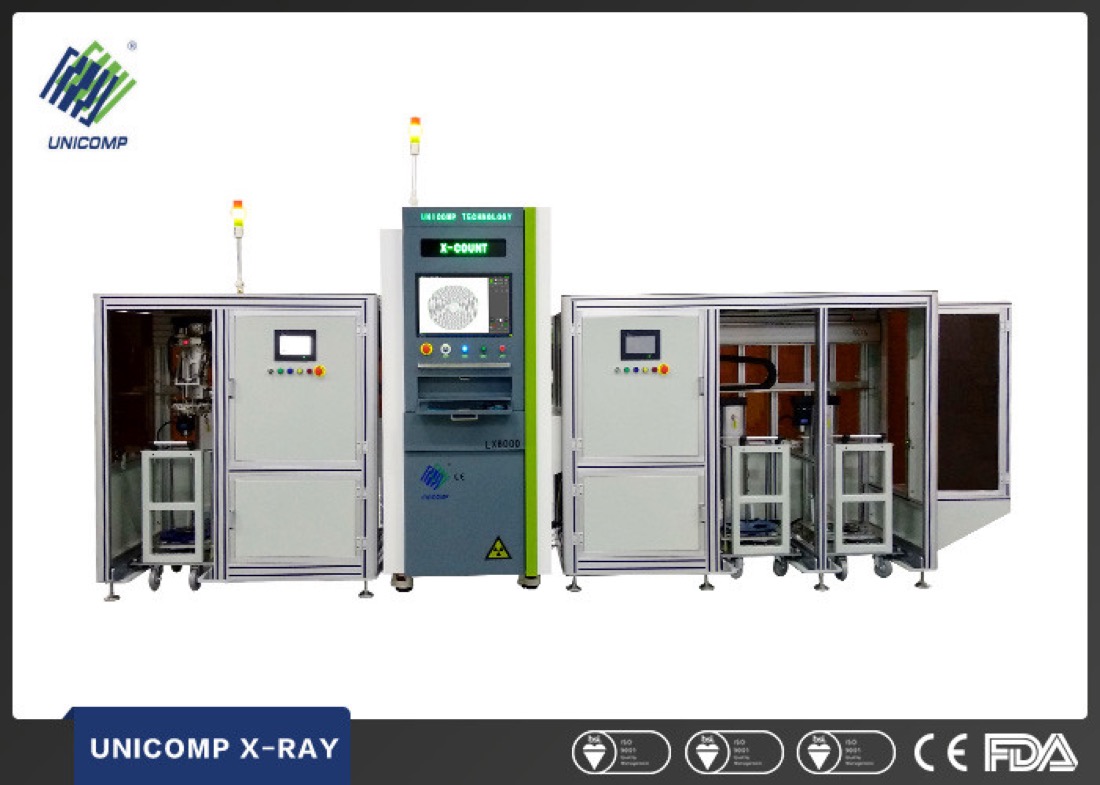

UNICOMP LX6000
Contador de componentes por rayos X en línea, para automoción
Ver en tu naveEn proceso
Lo esencial de la LX6000.
Tubo de rayos X - Tamaño de foco.
0,4mmFuente: ficha del fabricante (UNICOMP)
Detector - Tamaño mínimo de unidad de imagen.
0,1mmFuente: ficha del fabricante (UNICOMP)
Contador de componentes electrónicos por rayos X en línea, orientado también a automoción.
Especificaciones técnicas.
Componentes1 dato
- Parámetros de detección - Tipo del componente compatible más pequeño
- 0201
Rendimiento y precisión1 dato
- Parámetros de detección - Precisión
- >=99,8%
Proceso5 datos
- Tubo de rayos X - Tipo
- Cerrado
- Tubo de rayos X - Tensión máxima
- 100 kV
- Tubo de rayos X - Corriente máxima
- 3,5 mA
- Tubo de rayos X - Tamaño de foco
- 0,4 mm
- Parámetros de detección - Fuga de rayos X
- <1µSv/h
Óptica e inspección3 datos
- Detector - Tipo
- Escaneo por matriz lineal
- Detector - Tamaño mínimo de unidad de imagen
- 0,1 mm
- Parámetros de detección - Tamaño del objeto detectado
- de 30 a 450; espesor inferior a 50 mm
Máquina2 datos
- Parámetros del sistema - Dimensiones
- 1650 × 960 × 1700 mm
- Parámetros del sistema - Peso
- 750 kg
Datos generales1 dato
- Parámetros del sistema - Tamaño del túnel
- 440 mm
Instalación2 datos
- Parámetros del sistema - Potencia
- 220AC/50 Hz
- Parámetros del sistema - Consumo
- 0,8 kW
Fuente: ficha del fabricante (UNICOMP).
Te puede interesar.
Inspección por rayos X
Preguntas frecuentes.
¿Qué ven los rayos X que no ve una AOI?
Lo que queda debajo del componente: atraviesan la placa y miden las burbujas de soldadura (voids) en BGA, QFN y otros encapsulados.
¿Offline o en línea?
Offline cargas la placa a mano, mides y sacas informe. En línea va dentro de la producción: es el caso de la LX2000 o la LX9200 3D.
¿2D, 2,5D o 3D?
Depende de lo que busques. Hay equipos que hacen las tres en uno, como la AX9100VS (≤ 2 µm) o la LX9200 (de 9 a 30 µm).
¿Qué tamaño de placa entra?
Depende del modelo: de 250 x 330 mm de zona de inspección en la CX3000 de sobremesa a 565 x 510 mm en la AX9100.
¿Qué foco y qué aumento tienen?
Foco de 5 µm en la AX7900, AX8200MAX, AX8300 y AX8500, y aumentos desde 600X (AX8200MAX) hasta 2500x en la AX9500.
¿Tubo cerrado o abierto?
La mayoría llevan tubo cerrado (el de la AX9100VS, «libre de mantenimiento»); la AX9500, fuente abierta de hasta 160 kV. Si te preocupa el mantenimiento, decídelo primero.
¿Sirve para soldadura THT?
Sí: la AX8500, la AX9100 y la AX9180 miden el llenado de los agujeros pasantes (PTH). La AX9180 inclina 60° por los dos lados para no dejar puntos ciegos.
¿Es seguro tenerlo en la planta?
Sí: según el modelo, declaran una dosis menor de 1 o de 0,5 µSv/h, con enclavamiento que corta el tubo y botón de emergencia.
¿Se conecta con mi MES?
Los de línea, sí: la LX2000 admite MES/ERP y SECS/GEM, y el contador CX7000L se conecta a MES, ERP y WMS. Los offline no lo mencionan.
¿Y si necesito contar componentes?
Para eso está la CX7000L: cuenta bobinas de 7" a 17" en menos de 10 s, desde componentes 01005 y con un 99,99 % de precisión o más.
