Tubo de rayos X - Tensión máxima. Sistema de rayos X de microfoco de 180kV, con vista oblicua por detector de panel plano y mesa giratoria de 360°, para la inspección completa de componentes electrónicos.
180kVFuente: ficha del fabricante (UNICOMP)

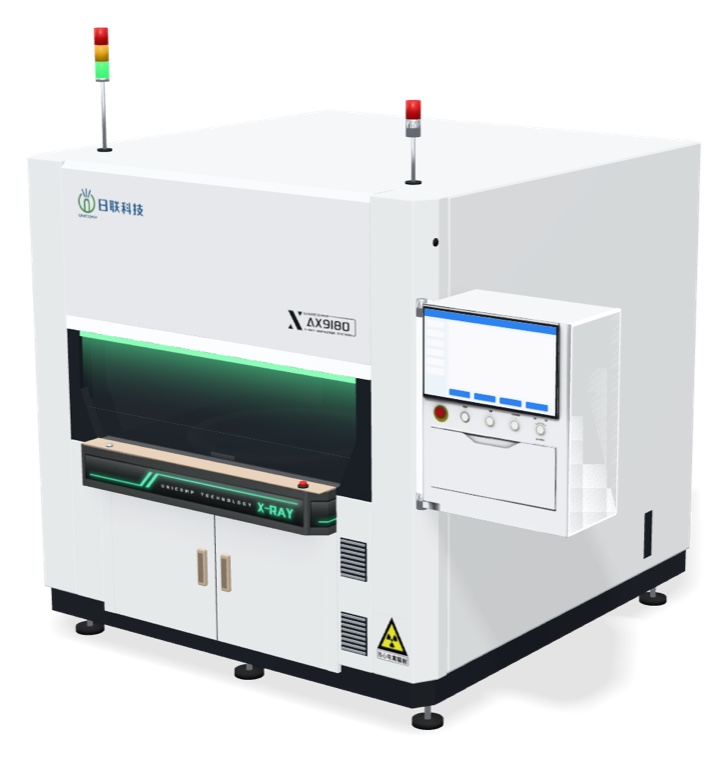

UNICOMP AX9180
Rayos X de microfoco de 180kV con mesa giratoria de 360°
Ver en tu naveEn proceso
Lo esencial de la AX9180.
Tubo de rayos X - Potencia máxima.
90WFuente: ficha del fabricante (UNICOMP)
Tubo de rayos X - Tamaño de foco.
≤ 10µmFuente: ficha del fabricante (UNICOMP)
Sistema de rayos X de microfoco de 180kV, con vista oblicua por detector de panel plano y mesa giratoria de 360°, para la inspección completa de componentes electrónicos.
Especificaciones técnicas.
Proceso8 datos
- Tubo de rayos X - Tipo
- Cerrado
- Tubo de rayos X - Tensión máxima
- 180 kV
- Tubo de rayos X - Potencia máxima
- 90 W
- Tubo de rayos X - Tamaño de foco
- ≤ 10 µm
- Sistema de rayos X - Detector
- FPD
- Sistema de rayos X - Monitor
- 24" HD 2K
- Sistema de rayos X - Aumento geométrico
- 12,3X
- Zona de detección - Fuga de rayos X
- <1µSv/h
Óptica e inspección2 datos
- Zona de detección - Tamaño máximo de carga
- Φ750 mm
- Zona de detección - Área máxima de inspección
- Φ750 mm
Máquina2 datos
- Parámetros del sistema - Dimensiones
- ≈2000(W) × 2030(D) × 2040(H) mm
- Parámetros del sistema - Peso
- 5300 kg
Instalación2 datos
- Parámetros del sistema - Potencia
- 220 V±10% 50 Hz/60 Hz 4A
- Parámetros del sistema - Consumo
- 2,2 kW
Fuente: ficha del fabricante (UNICOMP).
