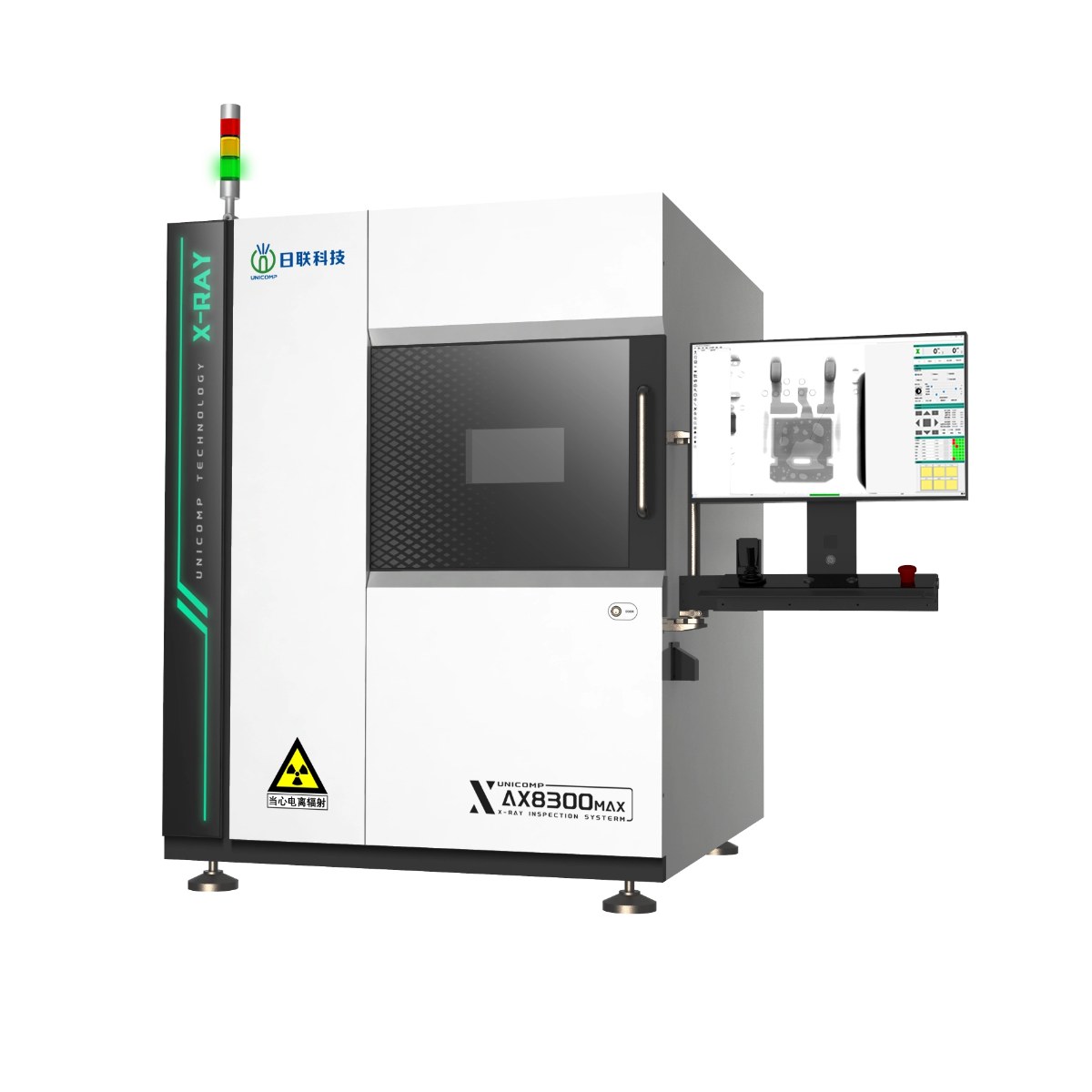

UNICOMP AX8300MAX
Rayos X de microfoco de 5µm dedicado a semiconductores
Equipo de rayos X de microfoco dedicado a semiconductores, con resolución de 5 micras.
Especificaciones técnicas.
Óptica e inspección1 dato
- Detector
- FPD de alta resolución
Máquina2 datos
- Medidas
- 1280 × 1500 × 1700 mm
- Peso
- 1525 kg
Instalación3 datos
- Alimentación
- 220 V±10% 50 Hz/60 Hz 4A
- Tensión
- 110 kV
- Consumo
- 900 W
Fuente: ficha del fabricante (UNICOMP).
Te puede interesar.
Inspección por rayos X
Preguntas frecuentes.
¿Qué ven los rayos X que no ve una AOI?
Lo que queda debajo del componente: atraviesan la placa y miden las burbujas de soldadura (voids) en BGA, QFN y otros encapsulados.
¿Offline o en línea?
Offline cargas la placa a mano, mides y sacas informe. En línea va dentro de la producción: es el caso de la LX2000 o la LX9200 3D.
¿2D, 2,5D o 3D?
Depende de lo que busques. Hay equipos que hacen las tres en uno, como la AX9100VS (≤ 2 µm) o la LX9200 (de 9 a 30 µm).
¿Qué tamaño de placa entra?
Depende del modelo: de 250 x 330 mm de zona de inspección en la CX3000 de sobremesa a 565 x 510 mm en la AX9100.
¿Qué foco y qué aumento tienen?
Foco de 5 µm en la AX7900, AX8200MAX, AX8300 y AX8500, y aumentos desde 600X (AX8200MAX) hasta 2500x en la AX9500.
¿Tubo cerrado o abierto?
La mayoría llevan tubo cerrado (el de la AX9100VS, «libre de mantenimiento»); la AX9500, fuente abierta de hasta 160 kV. Si te preocupa el mantenimiento, decídelo primero.
¿Sirve para soldadura THT?
Sí: la AX8500, la AX9100 y la AX9180 miden el llenado de los agujeros pasantes (PTH). La AX9180 inclina 60° por los dos lados para no dejar puntos ciegos.
¿Es seguro tenerlo en la planta?
Sí: según el modelo, declaran una dosis menor de 1 o de 0,5 µSv/h, con enclavamiento que corta el tubo y botón de emergencia.
¿Se conecta con mi MES?
Los de línea, sí: la LX2000 admite MES/ERP y SECS/GEM, y el contador CX7000L se conecta a MES, ERP y WMS. Los offline no lo mencionan.
¿Y si necesito contar componentes?
Para eso está la CX7000L: cuenta bobinas de 7" a 17" en menos de 10 s, desde componentes 01005 y con un 99,99 % de precisión o más.
