Programación con IA
De 30 minutos a 5.
Busca sola las piezas y las soldaduras y les pone los parámetros. El ingeniero ve enseguida el resultado del programa.
5min
para programar con IA, frente a 30 min a mano. La misma persona, con la misma placa.
- 01
Busca con un clic
Encuentra las piezas y las soldaduras y elige los parámetros que les van.
- 02
Con el CAD
Importa el fichero CAD de la placa.
- 03
Lee la serigrafía
Localiza y lee los caracteres sin prepararlos a mano, así que es fácil de programar.
- 04
Su propia biblioteca
Guarda los parámetros de cada pieza como plantilla para las piezas de siempre, y así se programa en menos tiempo.
- 05
Sin parar la línea
Se programa, se cambian piezas o se ajustan parámetros mientras la línea sigue produciendo.
Fuente de luz multicanal de desarrollo propio, compatible con componentes, patches, soldaduras y otros elementos de inspección distintos; mejora la saturación y el brillo de la imagen, con mejor resultado de imagen.
Usa un algoritmo combinado de IA para detectar soldaduras, cobre expuesto, soldadura fría y otros defectos. No se ve afectado por las diferencias de forma y color de la soldadura debidas a la marca de la pasta, la temperatura del horno u otras condiciones, lo que le da mayor fiabilidad.

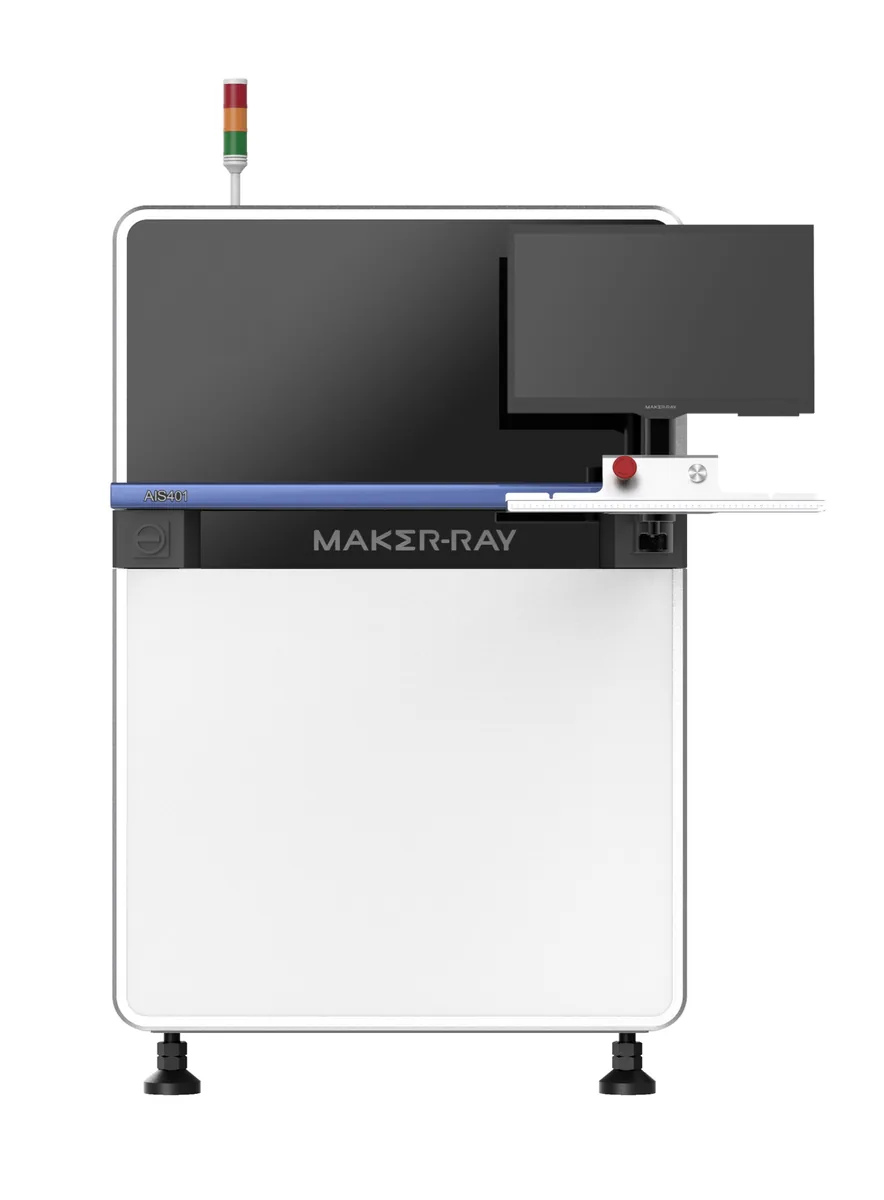

Especificaciones técnicas.
Placa2 datos
- Tamaño de placa medible AIS401B-HW
- 50 × 50 mm – 510 × 460 mm (Placa grande: 50 × 50 mm – 690 × 460 mm (a medida))
- Tamaño de placa medible 401B-D-HW
- Single Land: 50 × 50 mm – 510 × 610 mm (Modo placa grande supports 690 × 610 mm) Dual Lane: 50 × 50 mm – 510 × 330 mm (Modo placa grande supports 690 × 330 mm) (The minimum distance between the two middle tracks is 55 mm)
Rendimiento y precisión2 datos
- Velocidad de inspección AIS401B-HW
- 0,23 s/FOV
- Velocidad de inspección 401B-D-HW
- 0,23 s/FOV
Óptica e inspección6 datos
- Cámara AIS401B-HW
- 12 MP color high speed camera.
- Campo de visión AIS401B-HW
- 40 × 30 mm
- Resolución AIS401B-HW
- 10 µm
- Cámara 401B-D-HW
- 12 MP color high speed camera
- Campo de visión 401B-D-HW
- 40 × 30 mm
- Resolución 401B-D-HW
- 10 µm
Software y control7 datos
- Ordenador industrial AIS401B-HW
- CPU：Intel i5 Graphics：Nvidia GTX1050Ti Memory：32G DDR4 Storage：256G SSD + 2T HDD Network：1000M network card
- Pantalla AIS401B-HW
- 23,8 inch
- Sistema operativo AIS401B-HW
- Ubuntu 18.04 LTS 64bit
- Ordenador industrial 401B-D-HW
- CPU：Intel i5 Graphics：Nvidia GTX1050Ti Memory：32G DDR4 Storage：256G SSD + 2T HDD Network：1000M network card
- Pantalla 401B-D-HW
- 23,8 inch
- Sistema operativo 401B-D-HW
- Ubuntu 18.04 LTS 64bit
- Comunicación 401B-D-HW
- Standard SMEMA interface
Máquina2 datos
- Medidas y peso AIS401B-HW
- (L*H*W)1015 × 1512 × 1070 mm (Tower light excluded), 670 kg
- Medidas y peso 401B-D-HW
- (L*H*W)1015 × 1512 × 1330 mm (Tower light excluded), 790 kg
Instalación4 datos
- Alimentación y potencia AIS401B-HW
- AC 220 V. Rated power 380 W
- Entorno de trabajo AIS401B-HW
- Temperature: 10 – 45 ℃. Humidity: 30 – 85%RH
- Alimentación y potencia 401B-D-HW
- AC 220 V. Rate power 490 W
- Entorno de trabajo 401B-D-HW
- Temperature: 10 – 45 ℃. Humidity: 30 – 85%RH
Fuente: ficha del fabricante (MAKER RAY).
Te puede interesar.
AOI 2D y 3D
Preguntas frecuentes.
¿AOI 2D o 3D?
La 2D revisa presencia, polaridad, desplazamientos y soldadura. La 3D además mide altura: ve componentes levantados, patillas dobladas o lápidas. Si ese no es tu problema, la 2D basta.
¿Qué tamaño de placa admite?
De 50 x 50 a 510 x 460 mm; para placas más largas, hasta 690 x 460 mm en la 2D y 710 x 460 mm en la 3D. Grosor de 0,5 a 6 mm.
¿Qué resolución tiene y cuánto tarda?
La 2D, 10 µm y 0,23 s por campo; la 3D, 10 o 13 µm y hasta 0,5 s por campo. El tiempo por placa depende de cuántos campos tenga.
¿Qué defectos detecta?
Pieza equivocada o ausente, polaridad, desplazamientos y soldadura, como puentes o soldadura fría. La 3D suma lápidas, patillas levantadas y altura de la soldadura.
¿Qué altura de componente admite?
La 2D, 25 mm por arriba y 80 por abajo; la 3D, 35 por arriba y 50 por abajo. Hay que dejar 3 mm libres en el canto.
¿Cuánto se tarda en programar un producto nuevo?
Importas el CAD y la IA encuentra componentes y soldaduras. El fabricante compara 30 min a mano con 5 min así; en tu placa dependerá de su complejidad.
¿Da muchas falsas alarmas?
El fabricante habla de casi cero con su IA, frente a un 50 % con el método tradicional. Lo honesto es probarlo con tus placas, y lo organizamos contigo.
¿Dónde va en la línea?
Antes o después del horno, con interfaz SMEMA. Las versiones D tienen doble carril, para inspeccionar dos placas a la vez.
¿Puedo trazar y analizar los resultados?
Sí: lee códigos 1D, 2D y QR desde 5 x 5 mm, y la 3D guarda el histórico con gráficos exportables a Excel o .csv.
¿Qué necesito para instalarla?
220 V CA, de 380 a 490 W según versión, y aire a 0,4-0,6 MPa. Ocupa 1015 mm de fondo y pesa de 670 a 970 kg.
