AOI

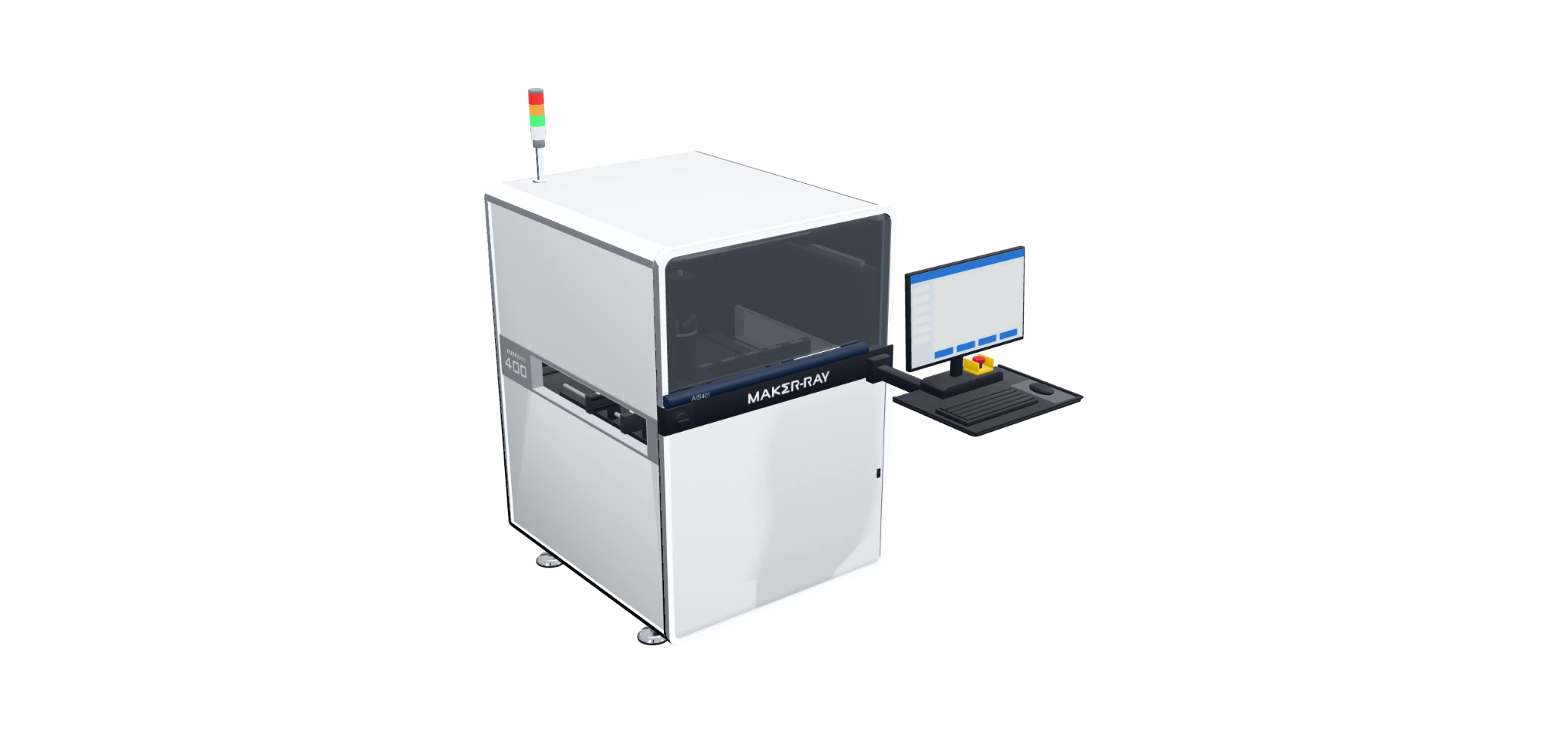

Recreación 3D

Maker Ray · AOI 2D · antes del horno

AIS40X-HW

12 MP · 10 µm · 0,23 s/FOV

Ver en detalle

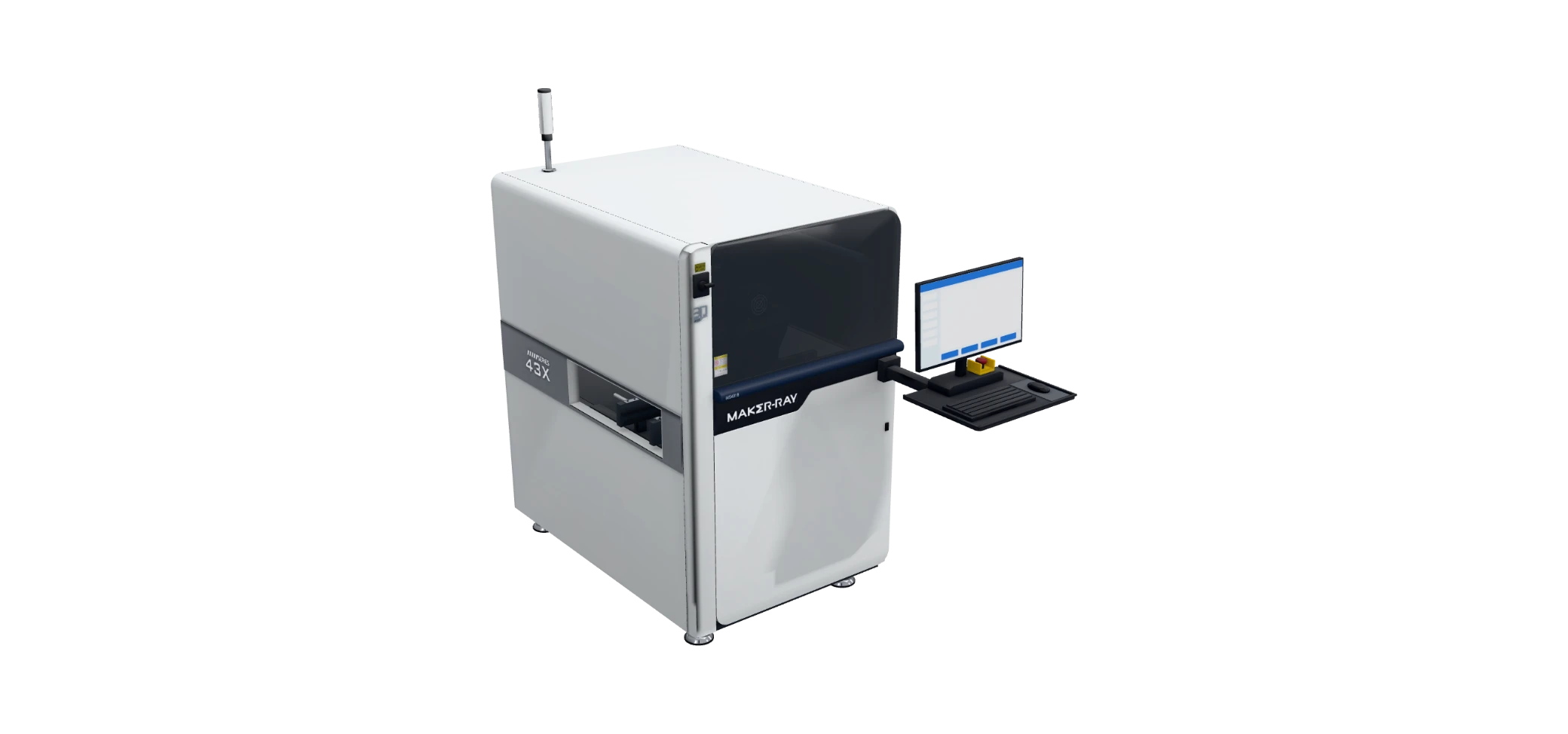

Recreación 3D

Maker Ray · AOI 3D

AIS 43X-HW

21 MP + 4 cámaras laterales

Ver en detalle

Programación con IA

—

Se programa sola: busca las piezas, dibuja sus ventanas (cuerpo, serigrafía, patas y soldaduras) y les pone su algoritmo y sus parámetros.

Placa

medible · AIS401B-HW50 × 50 mm – 510 × 460 mm (Placa grande: 50 × 50 mm – 690 × 460 mm (a medida))medible · 401B-D-HWSingle Land: 50 × 50 mm – 510 × 610 mm (Modo placa grande supports 690 × 610 mm) Dual Lane: 50 × 50 mm – 510 × 330 mm (Modo placa grande supports 690 × 330 mm) (The minimum distance between the two middle tracks is 55 mm)

Single Lane: 50 × 50 – 510 × 610 mm (Modo placa grande: hasta 710 × 610 mm) Dual lane: 50 × 50 – 510 × 330 mm (Modo placa grande: hasta 710 × 330 mm)

Cámara

AIS401B-HW12 MP color high speed camera.401B-D-HW12 MP color high speed camera

1 cámara principal industrial de alta velocidad 21 MP + 4 cámaras laterales

Resolución

AIS401B-HW10 µm401B-D-HW10 µm

13 µm: 66 × 53 mm 10 µm: 51 × 40 mm

Velocidad de inspección

inspección · AIS401B-HW0,23 s/FOVinspección · 401B-D-HW0,23 s/FOV

Hasta 0,5 s / FOV

Dónde lo pone

Ficha técnica del fabricante (Maker Ray).

Folleto Maker Ray AIS 43X-HW, pág. 1 («Programming Method»); Ficha técnica del fabricante (Maker Ray).
