Pick & Place

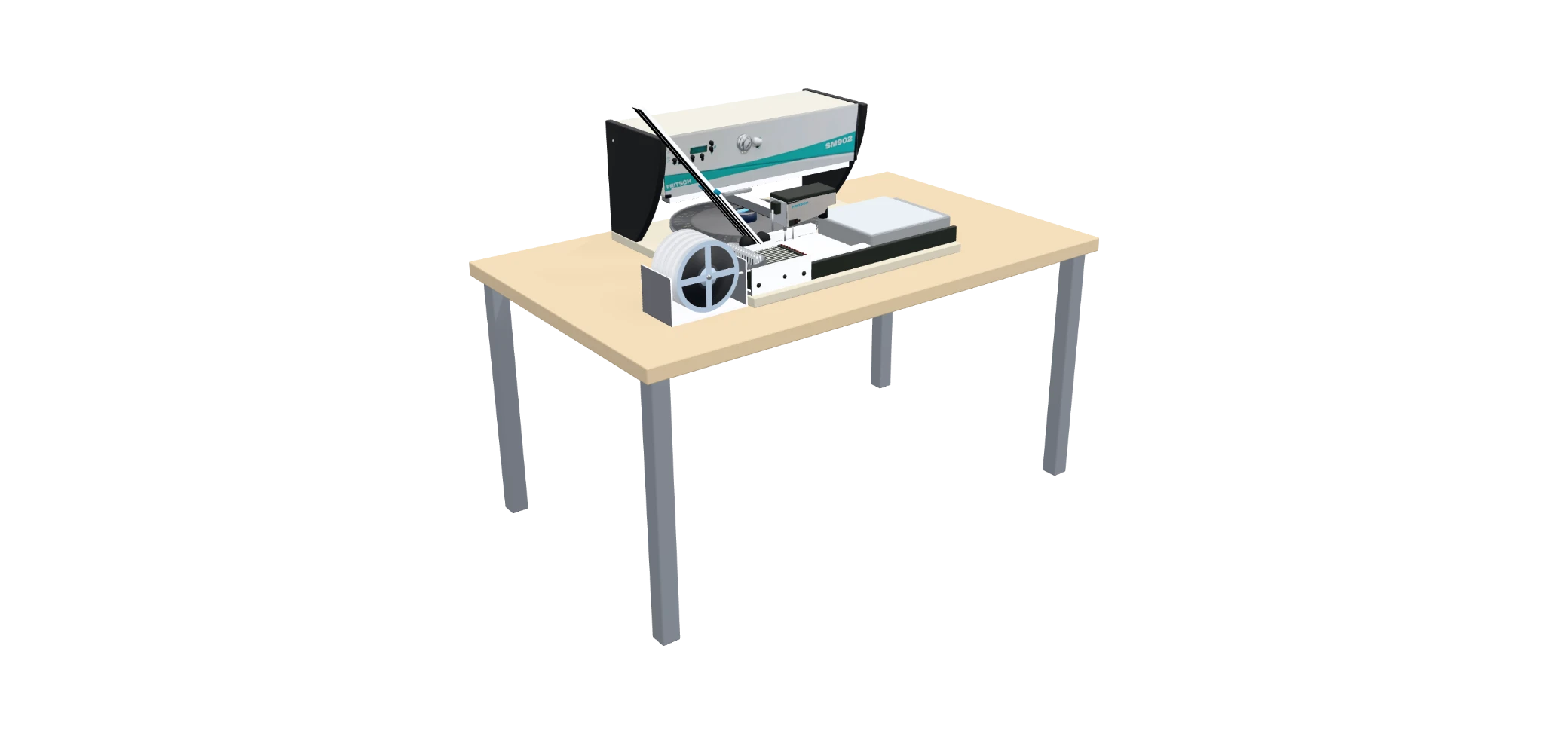

Recreación 3D

FRITSCH · Manual y semiautomática

LM9XX SM902

Muestra dónde recoger y colocar

Ver en detalle

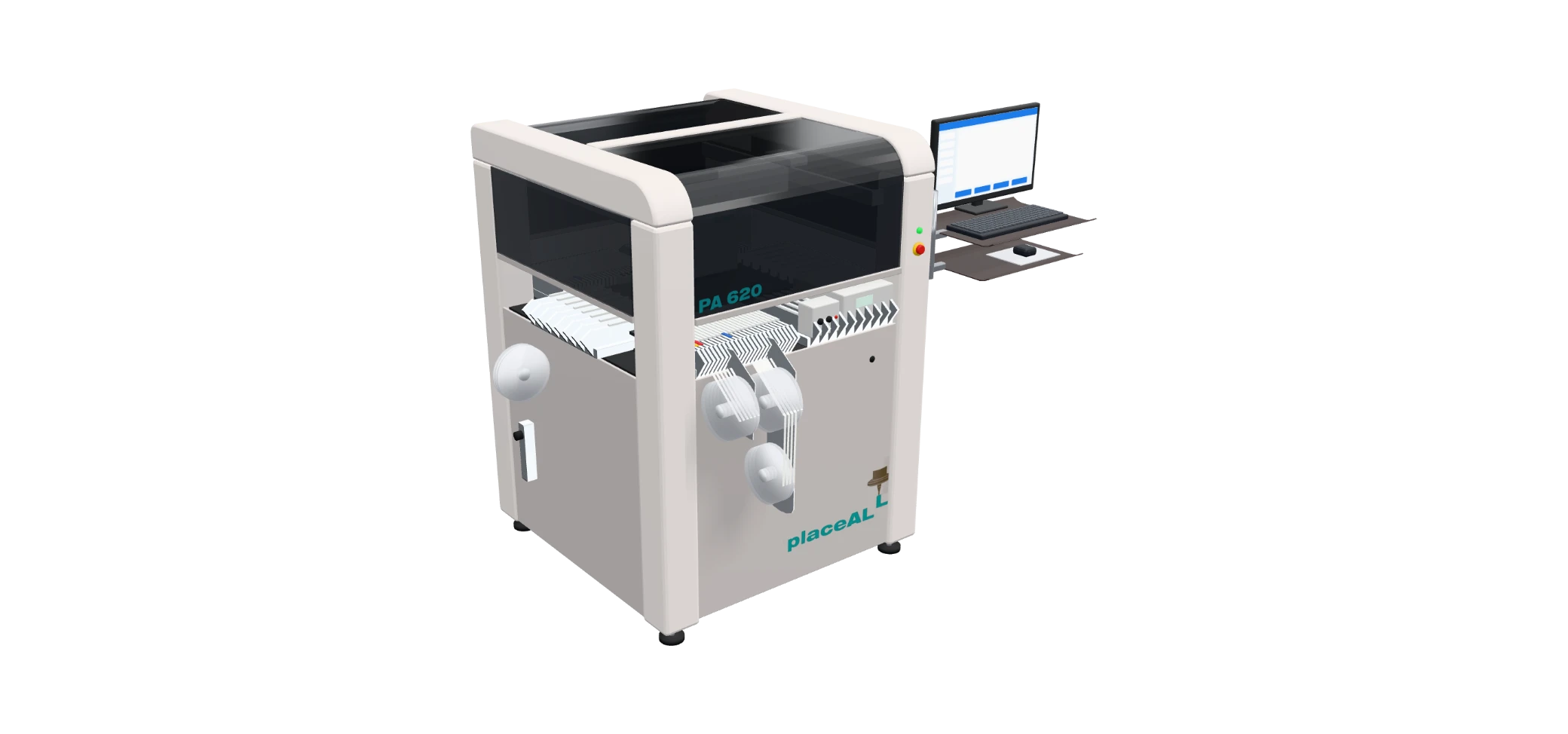

Recreación 3D

FRITSCH · Automática

PlaceALL

Hasta 6.000 CPH · placas hasta 520 × 430 mm

Ver en detalle

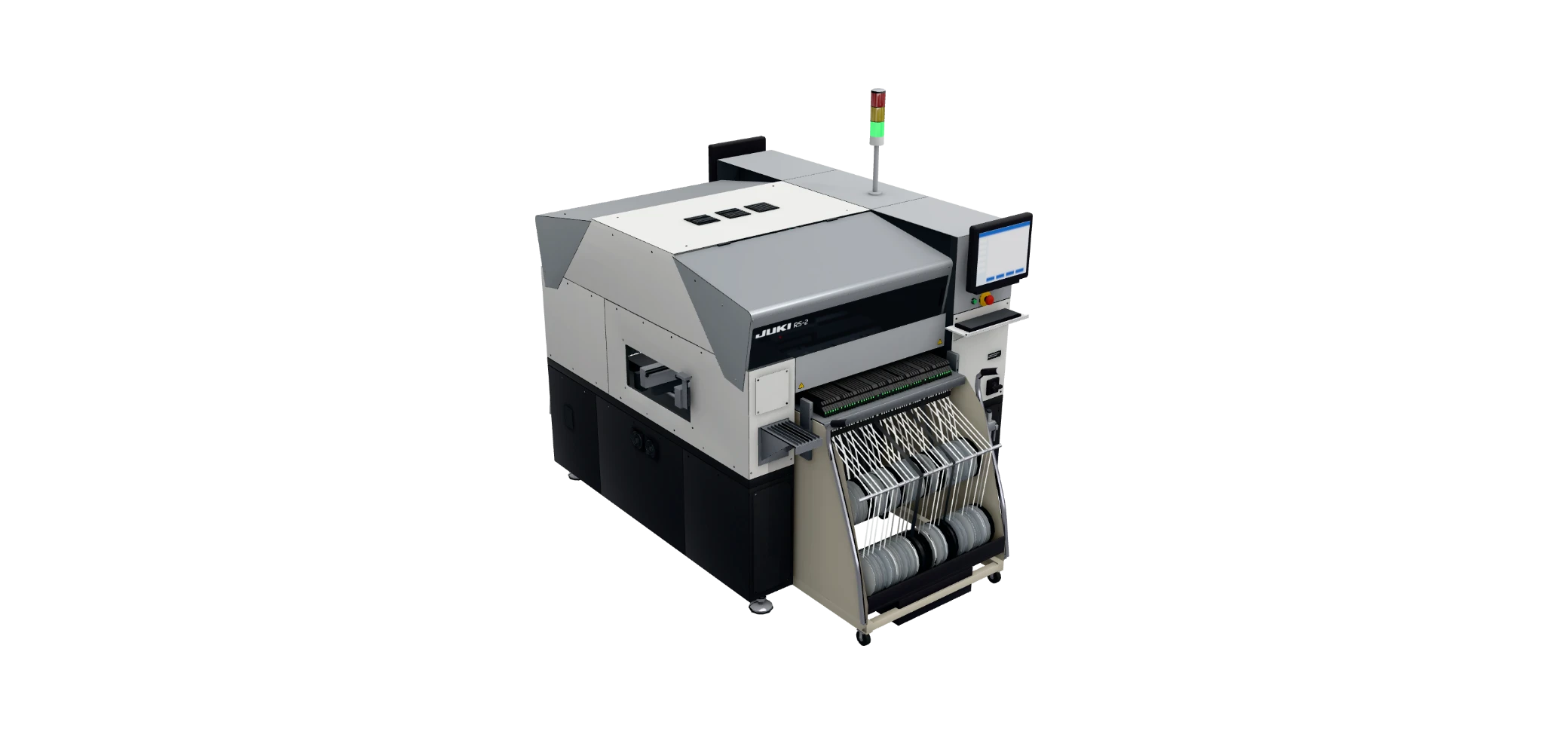

Recreación 3D

JUKI · Alta velocidad en línea

RS-2

50.000 CPH · desde 03015

Ver en detalle

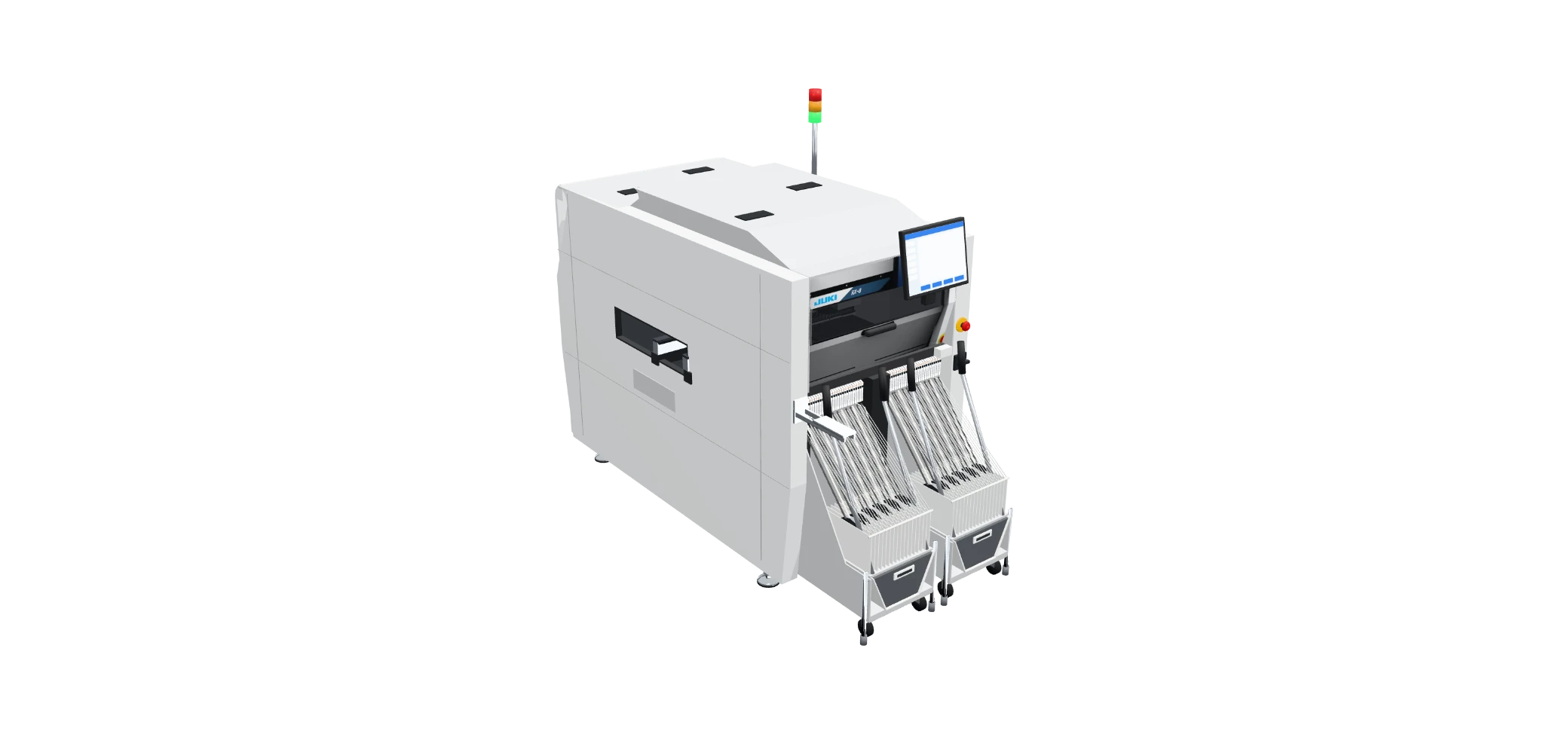

Recreación 3D

JUKI · Alta velocidad en línea

RX-8

100.000 CPH · dos cabezales

Ver en detalle

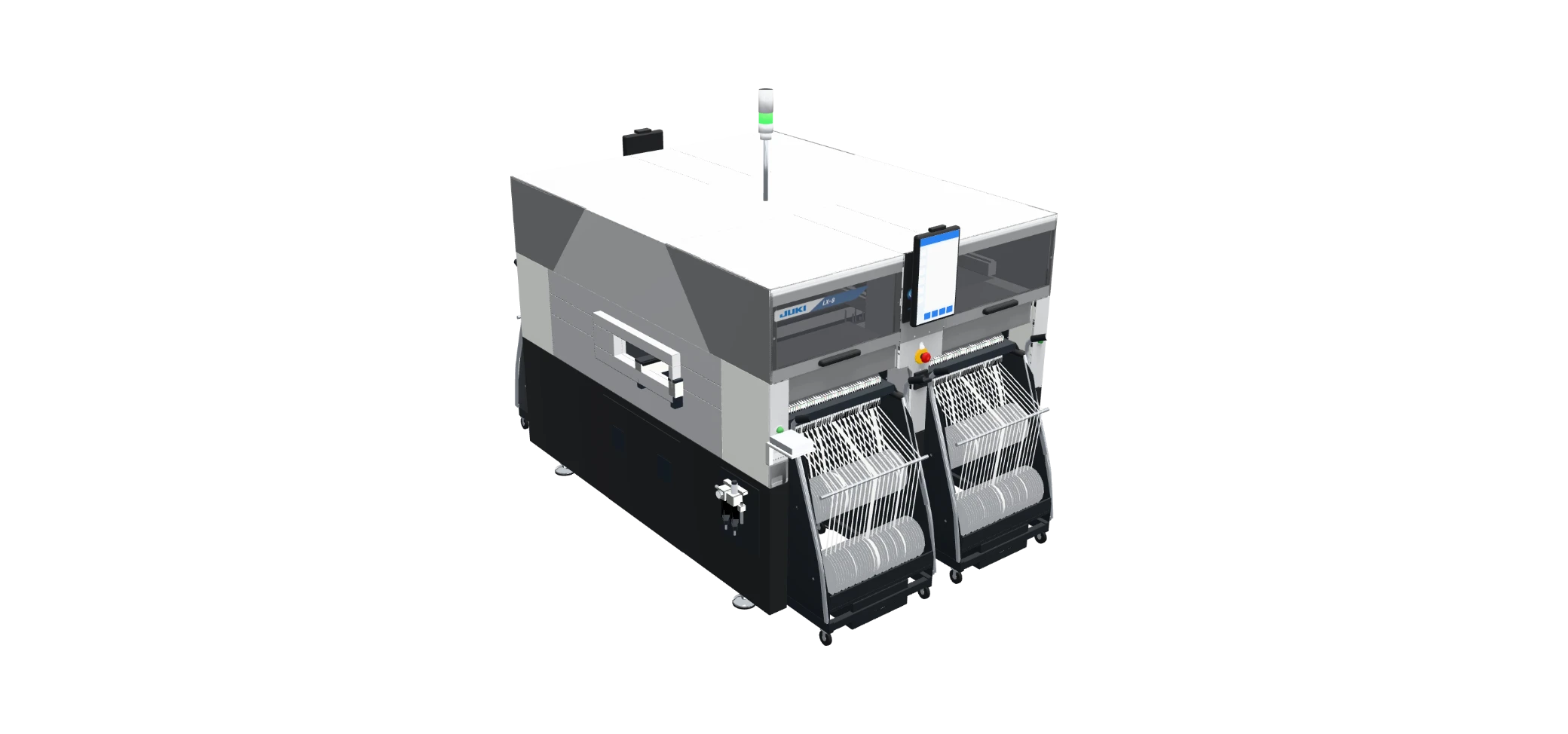

Recreación 3D

JUKI · Alta velocidad en línea

LX8

105.000 CPH · desde 03015

Ver en detalle

Velocidad

SM902400 – 700 CPH, según la experiencia de FRITSCHLM900300 – 600 CPH, según la experiencia de FRITSCH

placeALL 520Hasta 4000 CPH (3200 según IPC 9850)placeALL 620Hasta 6000 CPH (4600 según IPC 9850); hasta 10 500 CPH con dos cabezales

óptima50 000 CPH

óptima, chip100.000 CPH

óptima105 000 CPH (P20S × 2) / 99 500 CPH (P20S × Takumi) / 94 000 CPH (Takumi × Takumi)

Placa

máximo550 × 310 mm (LM900 y SM902)

máximo520 × 430 mm (placeALL 520 y 620)

máximo, 1 buffer800 × 370 mmmáximo, 3 buffers410 × 370 mm

50 × 50 – 510 × 450 mm

máximo, sujeción simple410 × 400 mmmáximo, sujeción doble810 × 400 mm

Componentes

—

cabezal con centrado láserDesde chips 0201 hasta 32 × 32 mm, paso de 0,6 mm (en la 620, de serie hasta 22 × 22 mm)gama placeALL 520Chips desde 0201, paso fino y BGA hasta un paso de 0,4 mm y 70 × 70 mm de ladogama placeALL 620Chips desde 0201, paso fino y BGA hasta un paso de 0,3 mm y 70 × 70 mm de lado

03015 – 50 × 150 mm (reconocimiento en 1 × 3 segmentos) × □74 mm (reconocimiento en 2 × 2 segmentos)

0201 – □5 mm

mínimo0201 (P20S) / 03015 (Takumi)máximo□5 mm (P20S) / □65 mm, 10 × 90 mm, 50 × 75 mm (Takumi)

Precisión de colocación

—

—

Precisión en chip 1005 (Cpk ≥ 1)±50 µm

±0,04 mm (Cpk ≥ 1)

Cpk ≥ 1±40 µm (25 µm) (P20S) / ±35 µm (Takumi)

Alimentadores

—

placeALL 520100 ranuras: 200 posiciones para bobina de 8 mmplaceALL 620108 ranuras: 208 posiciones para bobina de 8 mm

112 tipos de componente

Hasta 56

cintaMáx. 136 (P20S × 2) / Máx. 148 (P20S × Takumi) / Máx. 160 (Takumi × Takumi)bandeja— (P20S × 2) / Máx. 30 (P20S × Takumi) / Máx. 60 (Takumi × Takumi)

Dónde lo pone

Ficha técnica del fabricante (FRITSCH).

Ficha técnica del fabricante (FRITSCH).

Ficha técnica del fabricante (JUKI); JUKI · especificaciones RS-2/RS-2XL.

Ficha técnica del fabricante (JUKI).

Ficha técnica del fabricante (JUKI).
